Počet dělení prutu pro zobrazení průběhu výsledků

V parametrech výpočtu lze nastavit počet dělení prutů pro průběhy výsledků. Účinek této možnosti nastavení je znázorněn na následujících obrázcích.

Průběh momentu na krátkém prutu se zde zobrazuje při spojitém zatížení jako trojúhelník.

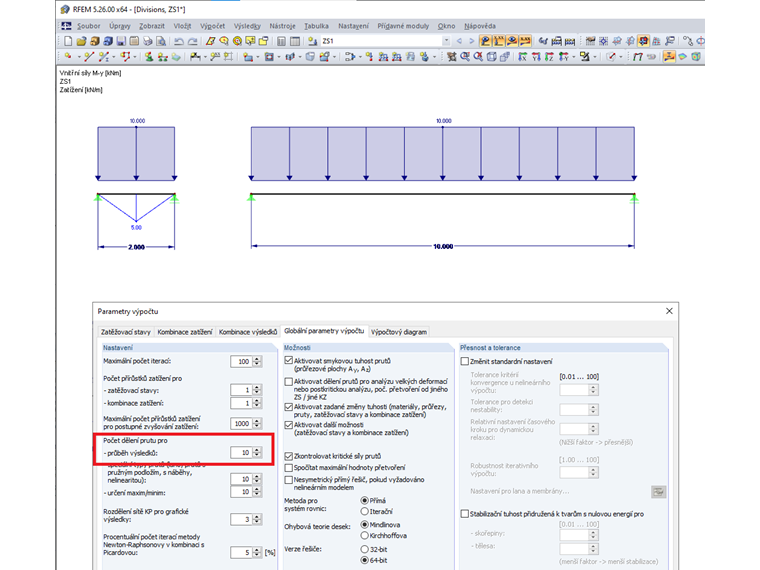

Průběh momentu s děleními na prutu pro průběhy výsledků na 10 dílů

Důvodem pro to je přilehlý a poměrně delší prut. Pokud je, jako v tomto případě, počet dělení nastaven na 10, je ten nejdelší prut v systému rozdělen na 10 dílů. Tato délka dělení platí také pro všechny ostatní pruty. Neboť krátký prut měří dva metry a délka dělení odpovídá jednomu metru, může zobrazení momentu být pouze trojúhelníkové.

Pro vyřešení problému je možné buď rozdělit ten nejdelší prut, nebo zvýšit hodnotu počtu dělení prutů v Parametrech výpočtu.

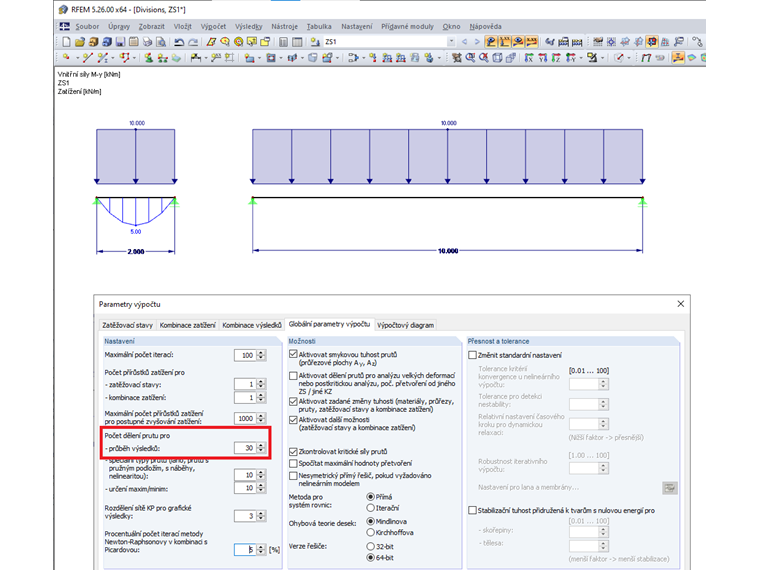

Průběh momentu s děleními na prutu pro průběhy výsledků na 30 dílů

Autor

Ing. Sühnel zajišťuje kvalitu programu RSTAB, podílí se na vývoji programů a poskytuje technickou podporu zákazníkům.
