Anzahl der Stabteilungen für Ergebnisverläufe

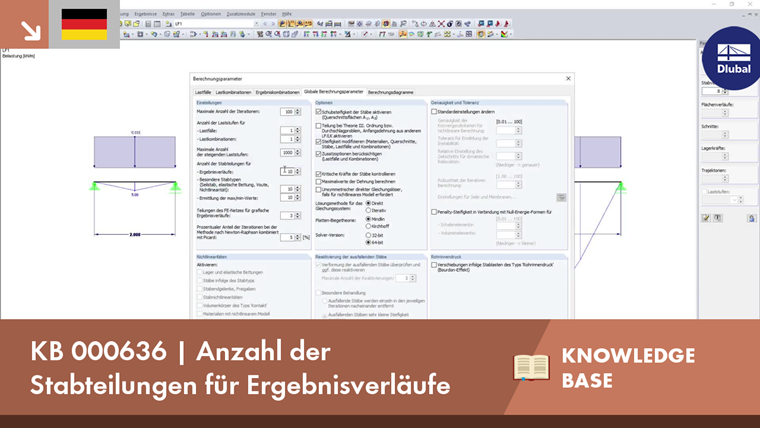

In den Berechnungsparametern kann die Anzahl der Stabteilungen für Ergebnisverläufe eingestellt werden. Der Effekt dieser Einstellungsmöglichkeit wird in den folgenden Bildern aufgezeigt.

Der Momentenverlauf des kurzen Stabes stellt sich bei einer Streckenlast dreieckig dar.

Momentenverlauf mit 10 Stabteilungen für die Ergebnisverläufe

Der Grund hierfür ist der daneben liegende und im Vergleich viel längere Stab. Ist wie in diesem Beispiel die Anzahl der Teilungen auf 10 eingestellt, wird der längste Stab im System in 10 Teile geteilt. Diese Teilungslänge gilt auch für alle anderen Stäbe. Da der kürzere Stab zwei Meter lang ist und eine Teilungslänge einem Meter entspricht, kann die Momentendarstellung nur ein Dreieck ergeben.

Zur Abhilfe könnte man entweder den längsten Stab teilen oder den Wert für die Stabteilungen in den Berechnungsoptionen erhöhen.

Momentenverlauf mit 30 Stabteilungen für die Ergebnisverläufe
