Dobradiças articuladas

Algumas estruturas de vigas compostas, tais como recipientes empilhados ou barras telescópicas retraídas, transferem as forças por atrito na ligação entre os componentes. A capacidade de carga de tais ligações depende da força axial efetiva perpendicular ao plano de atrito e dos coeficientes de atrito entre as duas superfícies de atrito. Por exemplo, quanto mais as superfícies de atrito são comprimidas, mais força de corte horizontal pode ser transferida pelas superfícies de atrito (atrito estático).

No RFEM e no RSTAB, esta relação não linear entre as forças axiais e de corte pode ser aplicada iterativamente através da utilização de uma articulação de atrito na extremidade da barra. Ou seja: A articulação da barra representa a ligação entre os "componentes estruturais", a capacidade de suporte de carga resulta das barras correspondentes e o coeficiente de atrito definido. A posição do plano de atrito ou a direção da força axial perpendicular ao plano de atrito é definida pelo sistema de eixos da barra com a articulação de atrito e as suas configurações.

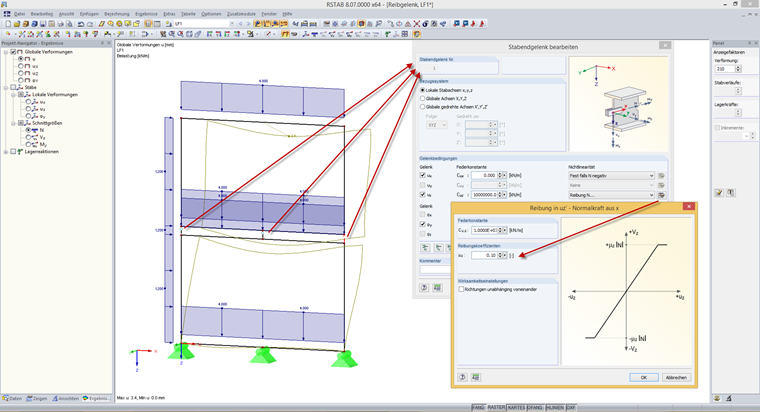

Reibgelenke

O grau de liberdade da articulação (u_x , u_y , u_z ) com a configuração de não-linearidade "Atrito" determina a direção da força de atrito/força de corte horizontal. A direção na configuração não-linearidade determina a força axial perpendicular ao plano de atrito. O coeficiente de atrito pode ser definido no submenu da configuração não-linearidade.
