Articulations de friction

Trucs & Astuces

Ce texte a été traduit par Google Translate Lire le texte source

Il existe des structures de poutres composées comme des conteneurs empilés ou barres télescopiques escamotées où les efforts dans l’assemblage entre les composants sont transférés par friction. La capacité portante de charge d’un tel assemblage dépend de l’effort normal efficace perpendiculaire au plan de friction et des coefficients de friction entre les deux surfaces de friction. Plus les surfaces de friction sont comprimées, plus de force de cisaillement horizontale peut être transféré par les surfaces de friction (friction statique).

Dans RFEM et RSTAB, cette relation non linéaire entre l’effort normal et l’effort tranchant peut être appliquée itérativement à l’aide d’une articulation de friction à la fin de la barre. Dans ce cas, l’articulation de barre représente la connexion entre les « composants structurels », la capacité portante de charge résulte des barres correspondantes et du coefficient de friction défini. La position du plan de friction ou la direction de l’effort normal perpendiculaire au plan de friction sont définies par le système d’axe de la barre avec l’articulation de friction et ses paramètres.

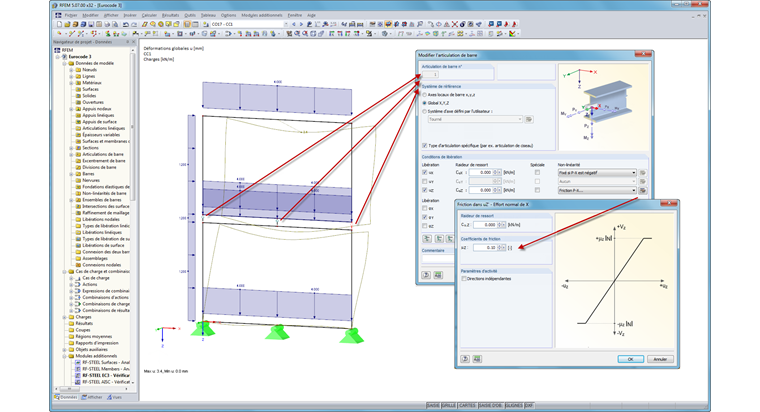

Figure 01 - articulations-de-friction

Le degré de liberté de l’articulation (ux, uy, uz) avec les paramètres de non linéarité de « Friction » détermine la direction de la force de friction / force de cisaillement horizontale. La direction dans les paramètres de non linéarité détermine l’effort normal perpendiculaire au plan de friction. Le coefficient de friction peut être défini dans le sous menu des paramètres de non linéarité.

Plus d’informations sur la modélisation dans RFEM…

Plus d’informations sur la modélisation dans RSTAB…

Plus d’informations…
