Zawiasy cierne

Niektóre konstrukcje z belek złożonych, takie jak kontenery piętrowe lub schowane pręty teleskopowe, przenoszą siły w połączeniu między elementami poprzez tarcie. Nośność takiego połączenia zależy od efektywnej siły osiowej prostopadłej do płaszczyzny tarcia oraz od współczynników tarcia pomiędzy obiema powierzchniami ciernymi. Na przykład, im bardziej powierzchnie cierne są ściskane, tym więcej poziomej siły tnącej może być przenoszone przez powierzchnie cierne (tarcie statyczne).

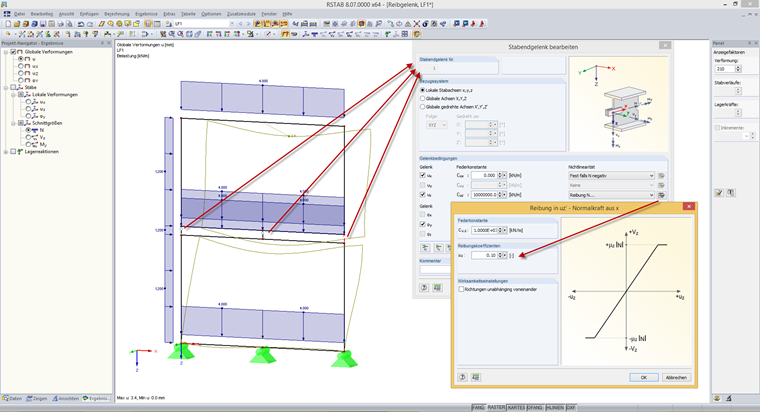

W programach RFEM i RSTAB ta nieliniowa zależność między siłami osiowymi i tnącymi może być stosowana iteracyjnie za pomocą przegubu ciernego na końcu pręta. Oznacza to, że: Przegub prętowy stanowi połączenie „elementów konstrukcyjnych”, nośność wynika z odpowiednich prętów oraz zdefiniowanego współczynnika tarcia. Położenie płaszczyzny tarcia lub kierunek siły osiowej prostopadłej do płaszczyzny tarcia jest definiowany przez układ osiowy pręta z przegubem ciernym i jego ustawienia.

Stopień swobody zawias (u,x, ur, Uoo) z ustawieniem „tarcia” nieliniowości określa kierunek siły ścinającej siły tarcia/poziomej. Kierunek w ustawieniu nieliniowości określa siłę osiową prostopadłą do płaszczyzny tarcia. Współczynnik tarcia można zdefiniować w podmenu ustawienia nieliniowości.
