Processo de cálculo
Im ersten Berechnungsschritt ist der Spannungsverlauf am Brutto-Querschnitt zu ermitteln. De acordo com a EN 1993‑1‑5, secção 4.4 [2] , o valor de encurvadura kσ das partes da secção sujeitas a compressão pode ser determinado utilizando as tensões existentes. Über den Beulschlankheitsgrad λp und den daraus resultierenden Abminderungsfaktor ρ berechnet sich die wirksame Breite beff des Querschnittsteiles. Die somit ermittelte Reduzierung wird vom Gesamtquerschnitt abgezogen. Es ergeben sich daraus neue Querschnittabmessung und Querschnittswerte.
Die Berechnung ist jedoch an dieser Stelle noch nicht beendet. Es erfolgt ein weiterer Iterationsschritt, in dem mit den vorhandenen Schnittgrößen ein neuer Spannungsverlauf basierend auf dem reduzierten Querschnitt berechnet wird. An dieser Stelle sind folgende Dinge zu beachten:

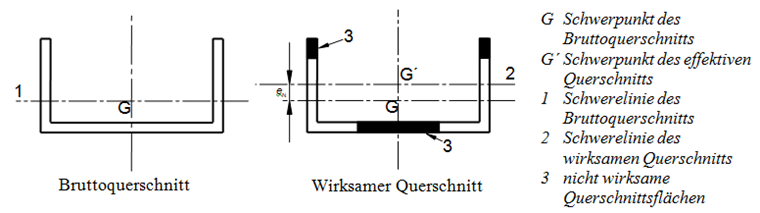

1. Durch die Reduzierung des Querschnittes verschiebt sich der Schwerpunkt. Wirken Normalkräfte, so erzeugen diese ein zusätzliches Moment über den Abstand des neuen Schwerpunktes zum alten.
2. Eine Reduzierung des Querschnittes kann ebenfalls eine Drehung der Hauptachsen bewirken. In solchen Fällen ist im Anschluss das Deviationsmoment Iyz zu berücksichtigen.
Nach der Ermittlung der Spannungen wird erneut die Schlankheit der druckbeanspruchten Querschnittsteile überprüft. Sind weitere Abminderungen nötig, ist der iterative Prozess solange fortzuführen, bis keine nennenswerten Querschnittsänderungen mehr auftreten. Erst im Anschluss können die entsprechenden Nachweise mit den effektiven Querschnittswerten geführt werden.
Conclusão
Die im ersten Moment schnell durchgeführte Ermittlung der effektiven Querschnittswerte kann aufgrund mehrerer benötigter Iterationen schnell in einer zeitintensiven Berechnung enden. Nutzern von DUENQ sowie den Stahl-Bemessungsmodulen stehen hierfür leistungsstarke Produkte zur Verfügung, die die oben angeführten Schwerpunkte abdecken.
