Pilares encastrados com o RF-/JOINTS Steel - Column Base

Uma análise estrutural não se resume apenas à determinação e ao dimensionamento dos esforços internos e das deformações. Ela também assegura que as forças e momentos numa estrutura são gerados de forma fiável e transferidos para as fundações. A Dlubal Software oferece uma vasta gama de produtos para o cálculo estrutural e dimensionamento de ligações de aço e madeira. So besteht in RF-/JOINTS Stahl - Stützenfuß die Möglichkeit, Fußpunkte von gelenkigen oder eingespannten Stahlstützen zu untersuchen. Die Stützenfußplatten können dabei mit oder ohne Steifen ausgeführt werden.

Este artigo apresenta um exemplo de dimensionamento de secção de um pilar assente numa fundação de encaixe de betão. Este exemplo também está descrito na literatura [1].

Sistema estrutural

O pilar tem uma secção HEB 280 em aço S 235 JR.

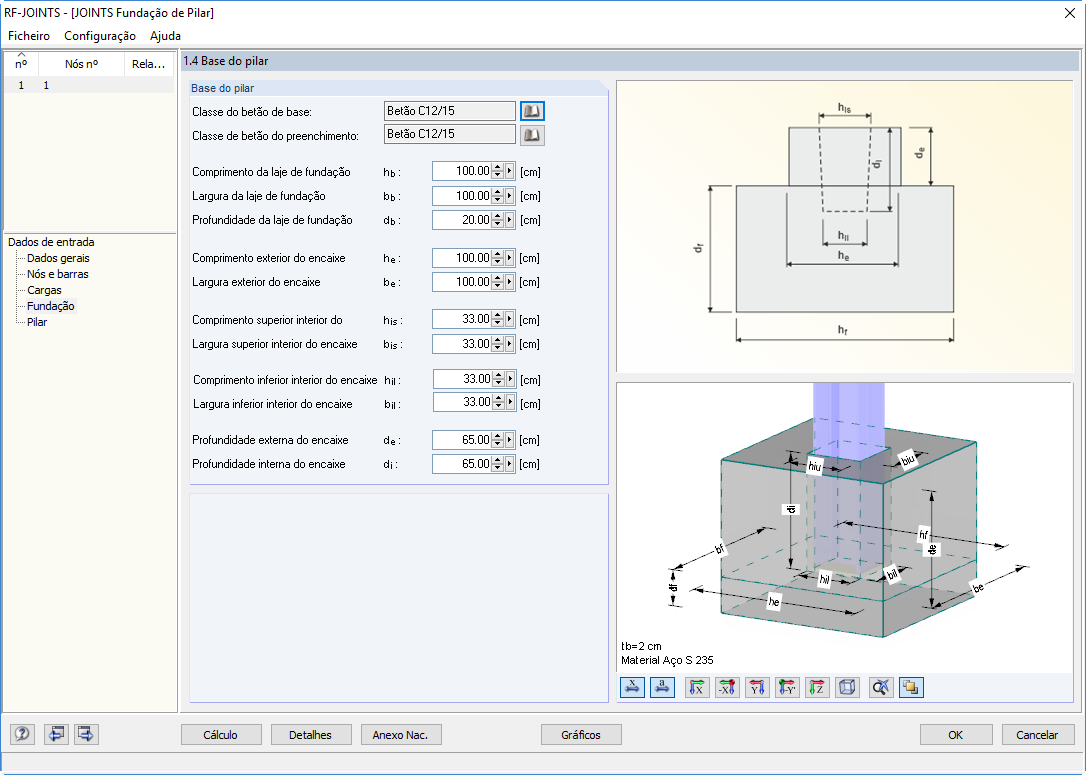

Os parâmetros de geometria do pilar de base são definidos na janela 1.4 do RF-JOINTS de acordo com [1]. A altura de restrição selecionada é de 65 cm.

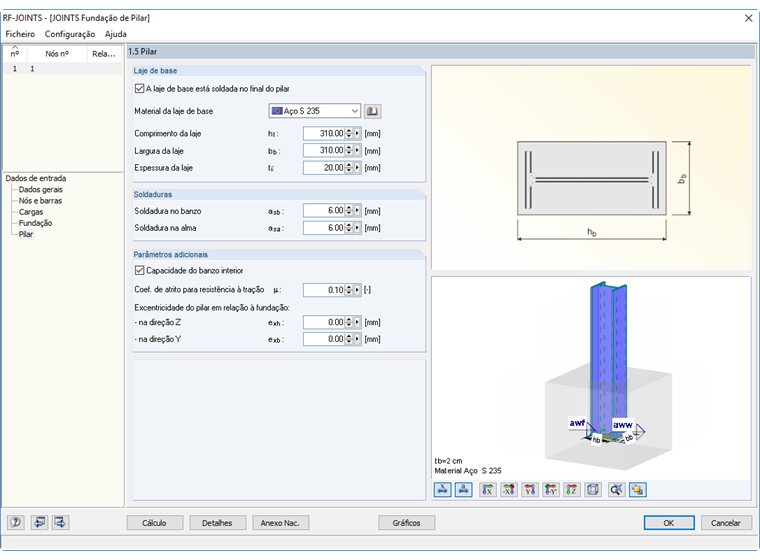

Os parâmetros da placa de base são definidos na janela 1.5.

Esforços internos

Estão disponíveis os seguintes esforços internos de cálculo.
NEd = 396,0 kN
VEd = 21,5 kN
MEd = -118,0 kN

Dimensionamento da altura de caçamba necessária

O valor determinante é a altura de restrição mínima baseada na resistência do betão.

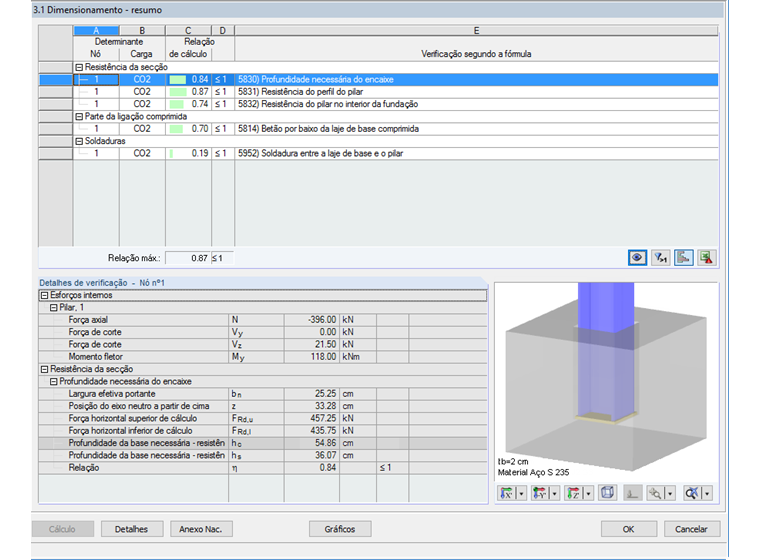

A altura de restrição mínima é necessária de 54,86 cm. Isto é fornecido pela altura selecionada de 65 cm.

Verificação da resistência da secção do pilar

A distribuição de força e momento no pilar corresponde à seguinte distribuição, de acordo com [1].

A tensão normal do momento máximo é calculada da seguinte forma:

Para tensão de corte máxima, aplica-se o seguinte:

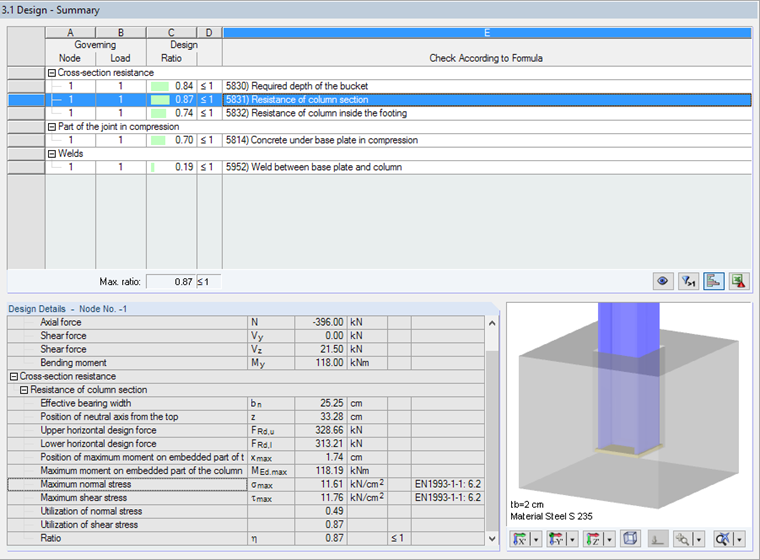

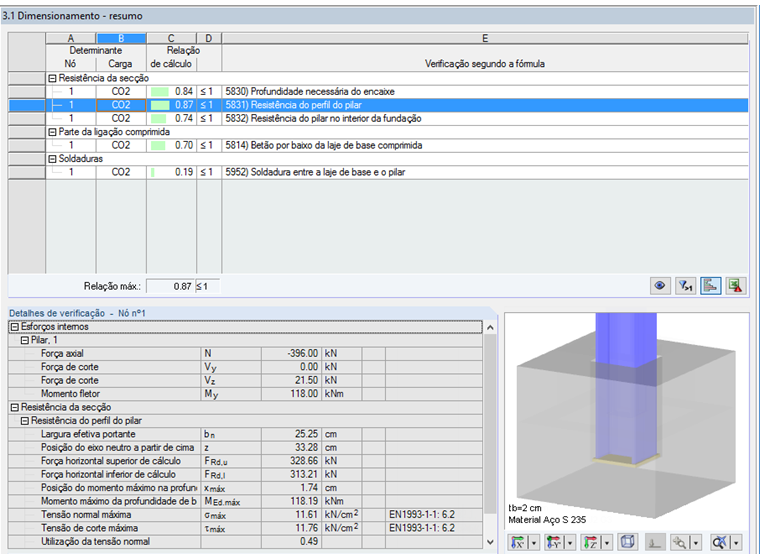

As tensões correspondentes e os detalhes de dimensionamento também podem ser encontrados na tabela de resultados em Resistência da secção.

Dimensionamento de pilar dentro de balde

A Figura 05 apresenta as localizações relevantes para o dimensionamento. A secção BB no lado da pressão de flexão é decisiva (ponto b na Figura 5):

A tensão normal na direção X é calculada da seguinte forma:

A seguinte tensão normal atua na direção Z:

Para tensão de corte máxima, aplica-se o seguinte:

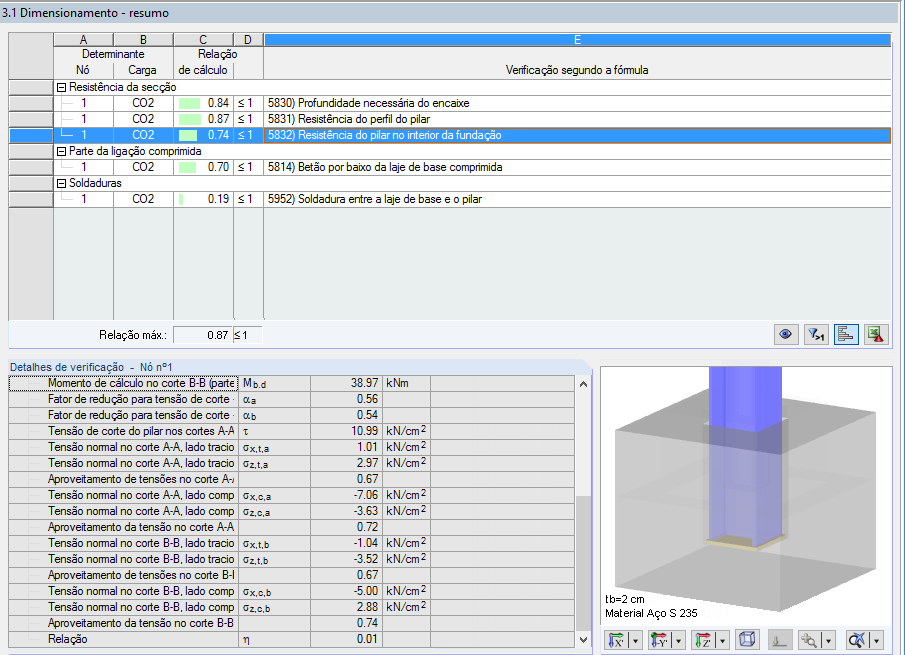

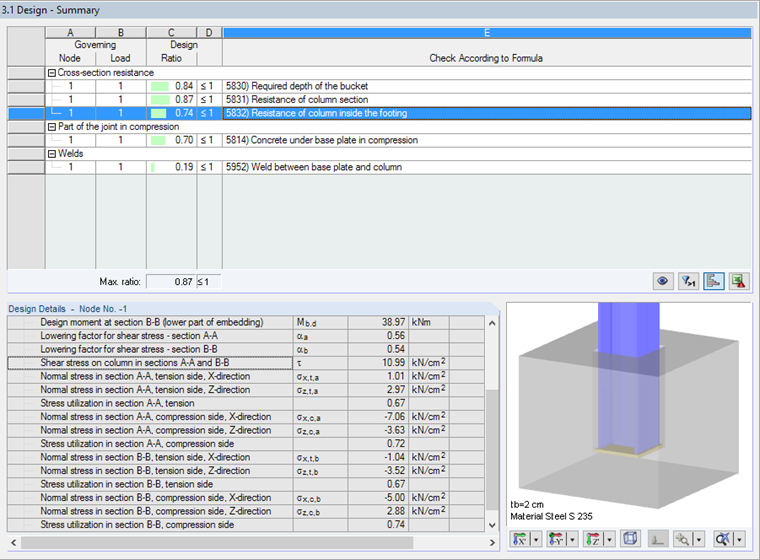

Os detalhes de dimensionamento da janela 3.1 incluem as tensões e relações correspondentes:

O programa completa o dimensionamento através da análise da ligação em compressão e das soldaduras. No entanto, estas não são explicadas neste artigo.

Conclusão

O RF-/JOINTS Steel - Column Base permite o dimensionamento de sapatas de bases de pilares articuladas e restringidas. No caso de um pilar num balde de betão, o módulo adicional analisa a altura necessária do balde, a resistência da secção do pilar e a resistência do pilar no interior da sapata em relação às tensões de tração e compressão resultantes . A análise é completada pelo dimensionamento do betão sob a placa de base em compressão, bem como pelo dimensionamento das soldaduras entre a placa de base e o pilar.


Autor

O Eng. Vogl cria e gere a documentação técnica.

Ligações
Referências
  1. Eduard Kahlmeyer and Karin Hebestreit and Werner Vogt. Stahlbau nach EC 3. Werner Verlag, Köln, edition = 6. 2012.
  2. Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; EN 1993-1-1:2005 + AC:2009
  3. Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-8: Bemessung von Anschlüssen; EN 1993-1-8:2005 + AC:2009
  4. Eurocódigo 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken- Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; EN 1992-1-1:2004+ AC:2010
  5. Handbuch RF-/JOINTS. Tiefenbach: Dlubal Software, Dezember 2018
