Geral
Cada apoio nodal tem o seu próprio sistema de eixos local. Os eixos são definidos como X ', Y' e Z '. Por defeito, este sistema de eixos baseia-se no sistema de eixos global do ficheiro do RFEM. Contudo, é possível definir um sistema de eixos personalizado ou simplesmente uma rotação. No exemplo apresentado aqui, os sistemas de eixos de apoio são exibidos para todos os apoios nodais.
As opções das não-linearidades individuais serão apresentadas para a rotação sobre Y '. Para as outras duas direções do eixo de apoio, aplicam-se as definições semelhantes. A direção da rotação positiva do momento segue a regra da mão direita.
Atenção: A não-linearidade sempre se refere à força de apoio atuante.

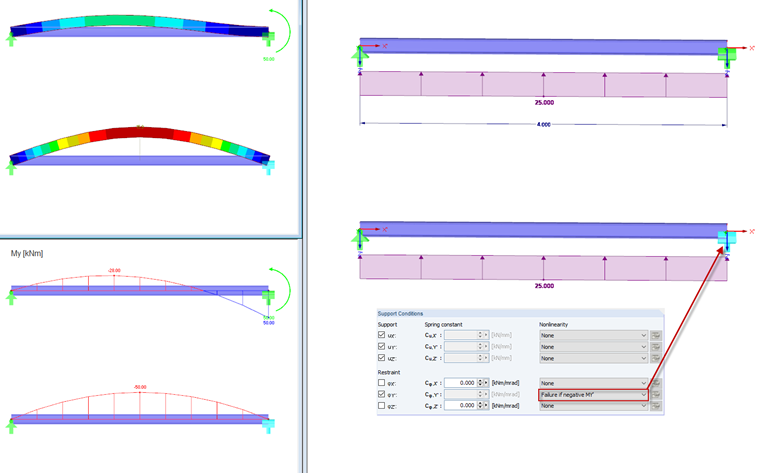

Falha se MY 'Negativo
O eixo Y está orientado para nós. Assim, um momento de apoio à esquerda é positivo. A carga introduzida gera um momento de apoio girando para a direita no apoio e assim, o momento de apoio é negativo.

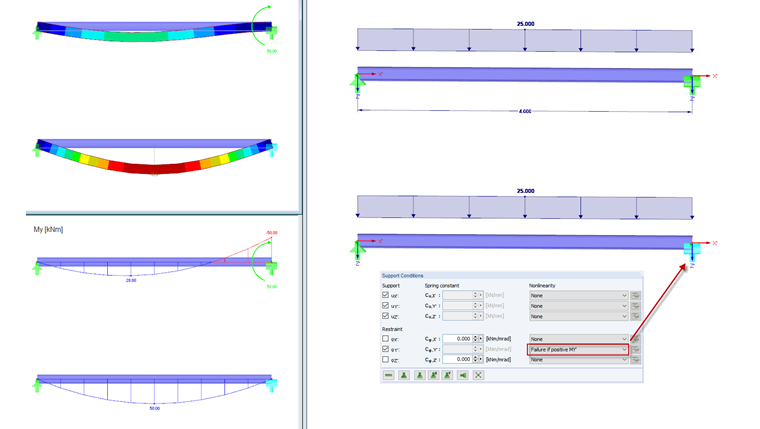

Falha se MY 'Positivo
O eixo Y está orientado para nós. Assim, um momento de apoio à esquerda é positivo. A carga introduzida gera um momento de apoio girando para a esquerda no apoio e assim, o momento de apoio é positivo.

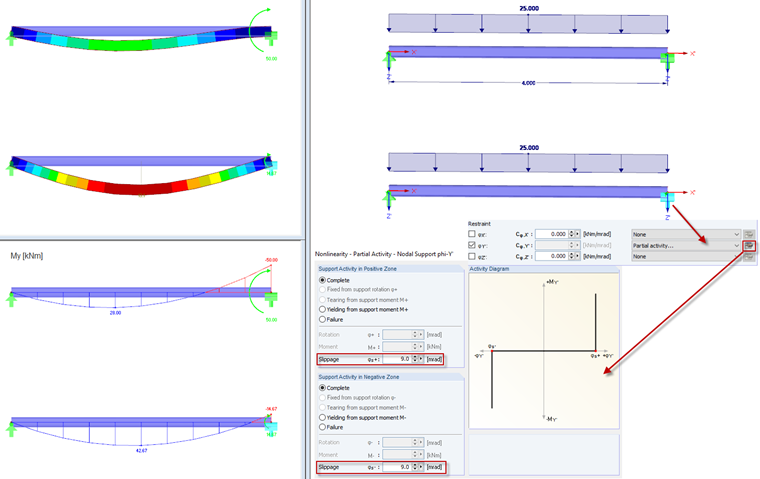

Atividade parcial: deslizamento
A atividade parcial é definida num menu adicional. Aqui, é possível definir independentemente o apoio para a zona positiva (momento de apoio positivo MY 'e rotação positiva φY'), bem como a zona negativa (momento de apoio negativo MY 'e rotação negativa φY'). As configurações são exibidas graficamente num diagrama.
Se o apoio foi definido como "fixo" em Y ', o nó de apoio com a atividade de apoio definida "completa" e "derrapagem" é rodado até ocorrer o derrapagem. Então, o momento de apoio atuante será transferido completamente. Se tiver definido uma mola, esta será eficaz após atingir o deslizamento definido.

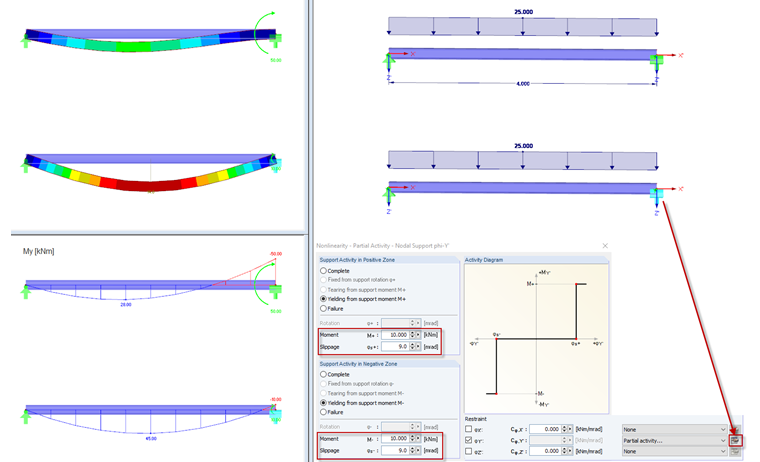

Atividade parcial: rendimento e desvio
Ao selecionar esta opção, pode definir um momento de apoio de limite e um valor para o escorregamento. Mais uma vez, isto pode ser feito independentemente para a zona positiva e negativa. Se for atingida uma rotação maior do que o deslizamento definido, o apoio apenas pode transferir o momento de apoio do limite definido. Se o momento de apoio atuante excede o momento limite de apoio, a rotação continua a aumentar sem aumentar o momento de apoio.

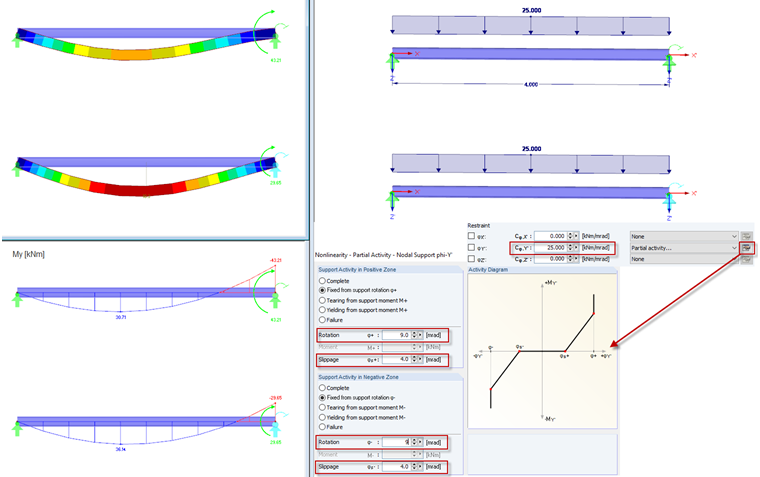

Atividade parcial: mola e derrapagem
Se foi definida uma constante da mola para o apoio, existe uma opção adicional "Fixação da rotação do apoio φ +" disponível para "Atividade parcial". Como já foi descrito, é possível definir um valor limite para o deslizamento. Além disso, a atividade da mola definida é agora limitada pelo valor limite "Rotação". Uma mola de rotação linear opera entre o valor limite "Slippage" e o valor limitativo "Rotação". Se a deformação se torna maior do que o valor limite "Rotação", o momento de apoio é absorvido completamente sem um aumento adicional da rotação. Como com todas as outras opções, isto também pode ser definido separadamente para a zona positiva e negativa.

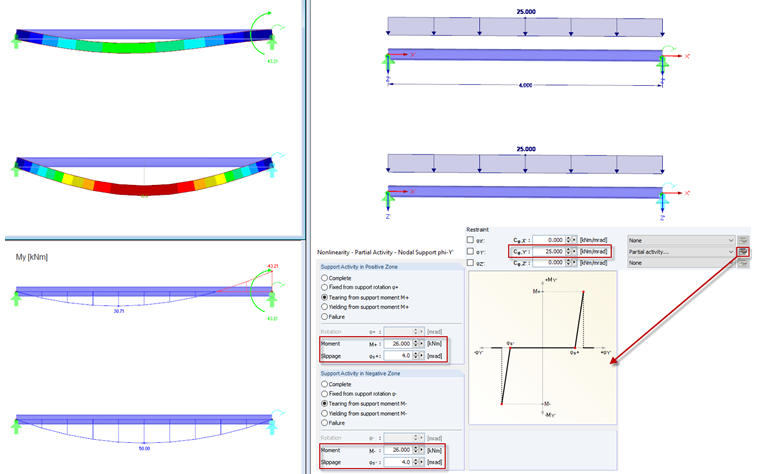

Atividade parcial: Rasgamento a partir do momento de apoio
Se foi definida uma constante da mola para o apoio, é também possível especificar "Ruptura do momento de apoio M +" para o apoio. Esta opção pode ser novamente combinada com derrapagem. O momento de apoio aumenta proporcionalmente à constante da mola rotacional até ser atingido o momento limite de apoio definido. Se o momento limite de apoio for excedido, o apoio falha subitamente para essa restrição.
Outro artigo técnico descreverá as outras opções que não foram explicadas aqui.
