举例说明支座非线性 | 2.1 转动

在实践中,工程师们必须尽可能的真实再现支座条件,以便能够分析其影响下的结构变形和内力,并且尽可能地进行最经济的建造。 RFEM 和 RSTAB 提供了多种可能给节点支座进行非线性支座定义。 在第二部分中将用一个简单的例子说明对一个约束建立非线性支座的可能性。 为了更好的理解,图中给线性定义的支座的结果始终是平行显示的。

基本

每个节点支座都有一个自己的局部坐标系。 这里坐标轴用 X'、Y' 和 Z' 表示。 标准情况下,该支座坐标系是与 RFEM 或者 RSTAB 文件中的全局坐标系对齐。 也可以定义一个自定义坐标系或者一个转角。 在这里列举的例子中显示所有节点支座的支座坐标系。

显示绕 Y' 转动的各个非线性的可能性。 对于其它两个支座坐标轴方向,定义也同样是相似的。 弯矩转动方向遵循右手法则。

请注意: 非线性始终与作用的支座反力相关联。

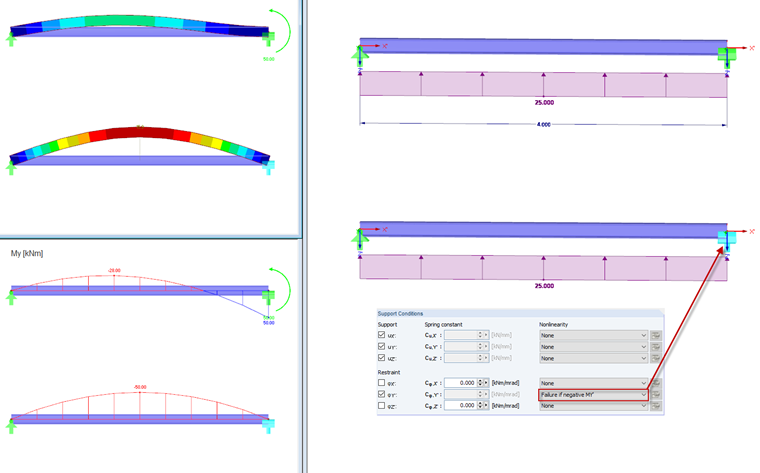

当 MY' 是负的,则失效

Y' 轴向我们对准。 因此向左转的支座弯矩是正的。 计算书上的荷载在支座中引起了一个向右转动的支座弯矩,因此支座弯矩是负的。

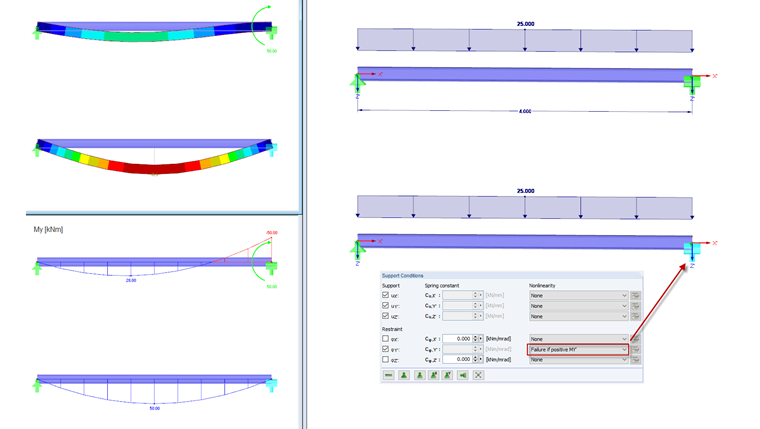

当 MY' 是正的,则失效

Y' 轴向我们对准。 因此向左转的支座弯矩是正的。 计算书上的荷载在支座中引起了一个向左转动的支座弯矩,因此支座弯矩是正的。

部分作用: 滑移

部分作用在附加菜单中定义。 在此可以在支座正区(正支座弯矩 MY' 和正转角 φY')以及支座负区(负支座弯矩 MY' 和负转角 φY')分别的定义。 这些设置以图形方式显示在图表中。

如果支座在 Y' 上定义为“固定”,在对话框中定义了“完全”和“滑移”,就从支座节点的转角设置转到了滑移的定义上。 此后作用的支座弯矩完全被传递。 如果已经定义了弹簧,那么在达到所定义的滑移之后弹簧起作用。

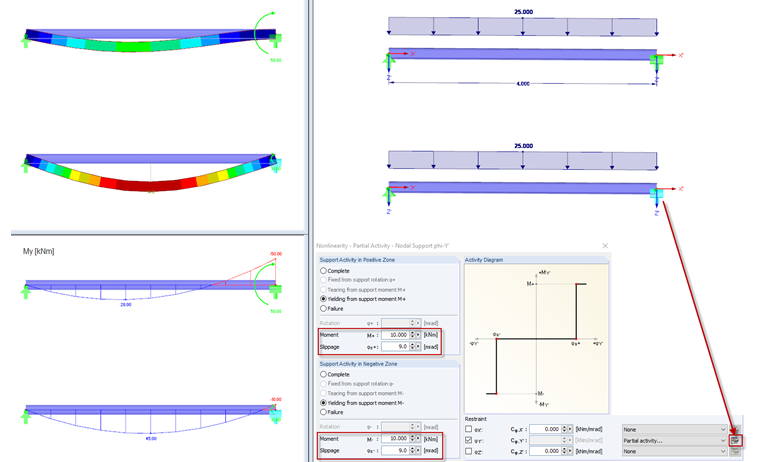

部分作用: 屈服和滑移

在该选择,可以定义极限支座弯矩和给滑移设置一个值。 这又可以在正区支座作用和负区支座作用中各项分别设置。 如果转角大于定义的滑移,支座可以传递最大的定义极限支座弯矩。 如果作用的支座弯矩超出了该极限支座弯矩,转角将继续增加,支座弯矩就不会继续增加。

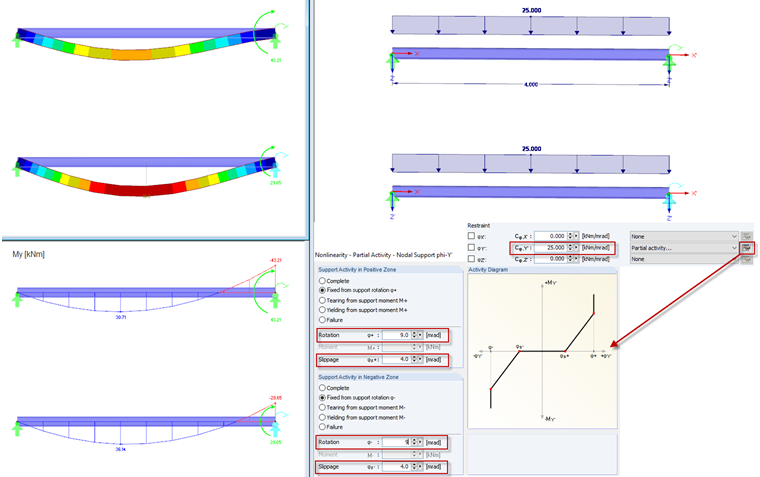

部分作用: 弹簧和滑移

如果给支座定义了一个弹簧常数,则对于“部分作用”可以使用另一个选项“支座转动 φ+ 后有效”。 如刚描述的那样可以定义滑移的极值。 此外定义的弹簧的工作范围相关于“转角”的极值被限制。 在“滑移”极值和“转角”极值之间,线转动弹簧工作。 如果转角大于“转角”极值,完全吸收支座弯矩,并且转角不再继续增加。 与所有其它选项一样,分别在正区支座作用和负区支座作用中重新定义。

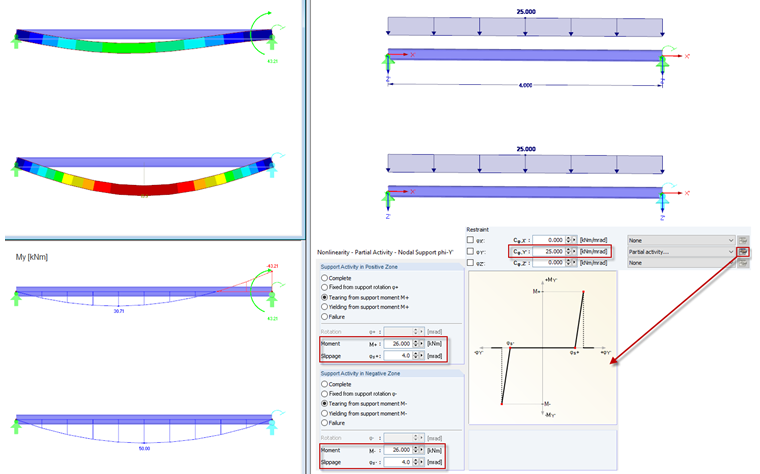

部分作用: 从支座弯矩(或扭矩)开始撕裂

如果已经定义了弹簧常数,那么可以给支座指定“从支座弯矩(或扭矩)M+ 开始撕裂”。 该选项可以和滑移相结合。 相关与转动弹簧常数,支座弯矩增加到定义的极限支座弯矩。 当超出极限支座弯矩时,对于该约束,支座失效。

在以后的技术文章中将继续说明本文中没有介绍选项。
