generale
Ogni vincolo esterno del nodo ha il proprio sistema assiale locale. Gli assi sono definiti come X ', Y' e Z '. Per impostazione predefinita, questo sistema assiale si basa sul sistema di assi globale del file RFEM. Tuttavia, è possibile definire un sistema assiale personalizzato o semplicemente una rotazione. Nell'esempio mostrato, i sistemi assiali di vincoli esterni saranno visualizzati per tutti i vincoli esterni nodali.
Le opzioni delle singole non linearità saranno mostrate per la rotazione attorno a Y '. Per le altre due direzioni degli assi di vincolo esterno si applicano le definizioni simili. La direzione di rotazione positiva del momento segue la regola della mano destra.
Nota: La non linearità si riferisce sempre alla forza del vincolo esterno agente.

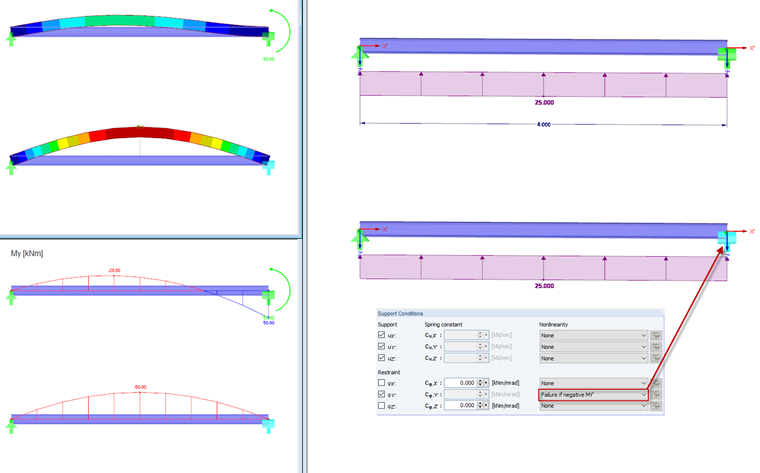

Fallimento se MY 'Negativo
L'asse Y è orientato verso di noi. Così, un momento di supporto per la svolta a sinistra è positivo. Il carico inserito genera un momento di vincolo che gira a destra nel vincolo esterno e, quindi, il momento del vincolo esterno è negativo.

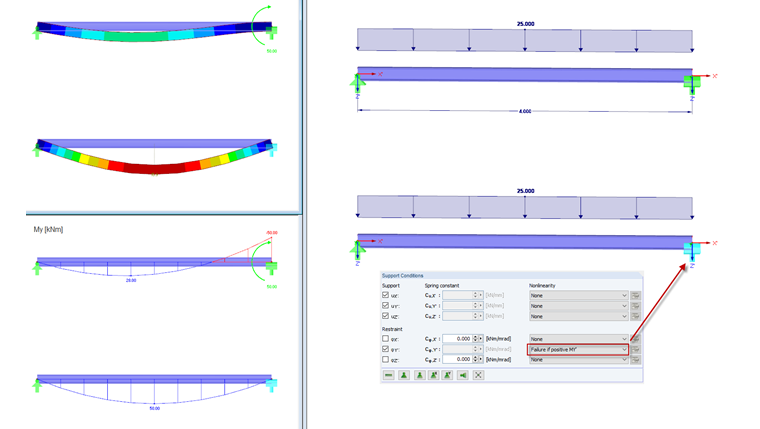

Fallimento se MY 'Positivo
L'asse Y è orientato verso di noi. Così, un momento di supporto per la svolta a sinistra è positivo. Il carico inserito genera un momento del vincolo esterno che gira a sinistra nel vincolo esterno e, quindi, il momento del vincolo esterno è positivo.

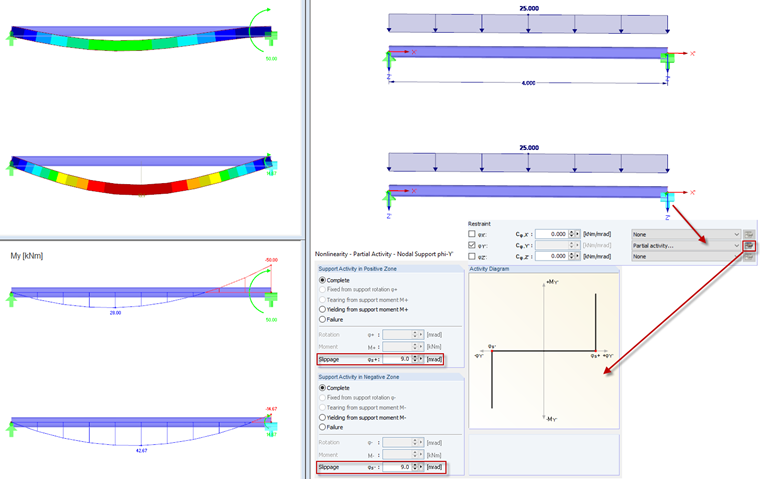

Attività parziale: scorrimento
L'attività parziale è definita in un altro menù. Qui, è possibile definire il vincolo esterno della zona positiva (momento positivo del vincolo esterno MY 'e rotazione positiva φY') e la zona negativa (momento del vincolo esterno MY 'e rotazione negativa φY'). Quindi, le impostazioni saranno visualizzate graficamente in un diagramma.
Se il vincolo esterno è stato definito come "fisso" in Y ', il nodo di vincolo esterno con l'attività di vincolo esterno definita "completa" e "scivolata" viene ruotato fino allo slittamento definito. Quindi, il momento del vincolo sostitutivo sarà trasferito completamente. Se una molla è stata definita, sarà efficace dopo aver raggiunto lo slittamento definito.

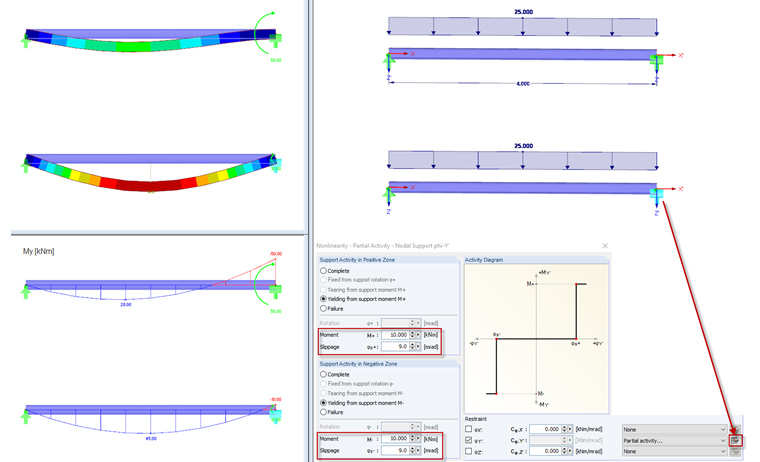

Attività parziale: cedimento e scorrimento
Selezionando questa opzione, è possibile definire un momento limite di vincolo esterno e un valore per lo slittamento. Ancora una volta, questo può essere fatto indipendentemente per la zona positiva e quella negativa. Se si raggiunge una rotazione maggiore rispetto allo slittamento definito, il vincolo esterno può trasferire solo il momento limite definito. Se il momento del vincolo agente supera il momento limite del vincolo esterno, la rotazione continua ad aumentare senza aumentare il momento del vincolo esterno.

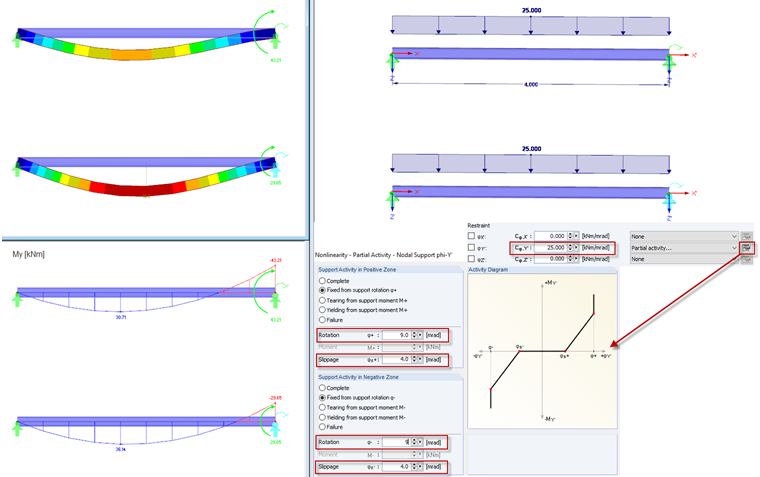

Attività parziale: primavera e slittamento
Se per il vincolo esterno è stata definita una costante elastica, per "Attività parziale" è disponibile un'opzione aggiuntiva "Fissa dalla rotazione del vincolo esterno φ +". Come già descritto, è possibile definire un valore limite per lo slippage. Inoltre, l'attività della molla definita è ora limitata dal valore limite "Rotazione". Una molla di rotazione lineare opera tra il valore limite "Slippage" e il valore limite "Rotazione". Se la deformazione diventa maggiore del valore limite "Rotazione", il momento del vincolo esterno viene completamente assorbito senza un ulteriore aumento della rotazione. Come per tutte le altre opzioni, anche questa può essere definita separatamente per la zona positiva e negativa.

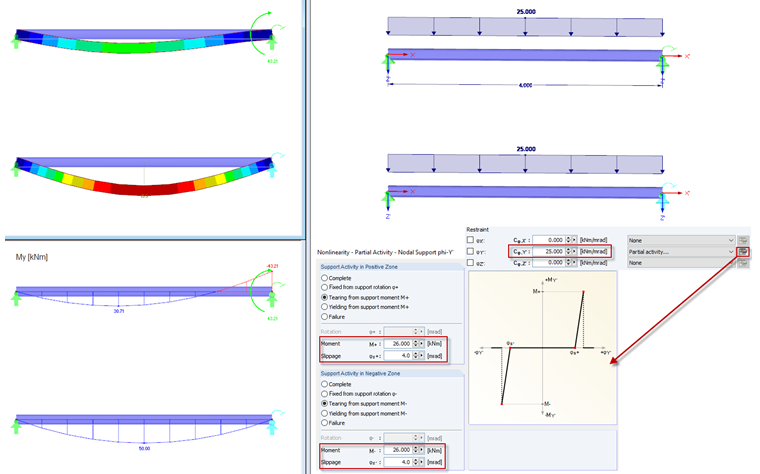

Attività parziale: Strappamento dal momento vinc.
Se per il vincolo esterno è stata definita una costante elastica, è possibile anche specificare "Strappo dal momento del vincolo esterno M +" per il vincolo esterno. Questa opzione può essere ancora combinata con lo slippage. Il momento del vincolo aumenta di conseguenza rispetto alla costante della molla rotazionale fino al raggiungimento del momento limite definito. Se si supera il momento limite del vincolo esterno, il vincolo esterno fallirà improvvisamente per il vincolo esterno.
Un altro articolo tecnico descriverà le altre opzioni che non sono state spiegate qui.
