Nieliniowości nakładek wyjaśniono za pomocą przykładu | 2,1 obrotu

Artykuł o tematyce technicznej

W praktyce inżynier często staje przed zadaniem mapowania warunków przechowywania tak realistycznie, jak to możliwe, aby móc analizować odkształcenia i siły wewnętrzne konstrukcji pod ich wpływem oraz umożliwić możliwie najbardziej ekonomiczne konstrukcje. RFEM i RSTAB oferują wiele wariantów nieliniowych definicji łożysk dla łożysk węzłowych. W tej drugiej części, możliwości nieliniowej konstrukcji łożyska do mocowania zostaną pokazane na prostym przykładzie. Dla lepszego zrozumienia wynik liniowo zdefiniowanego łożyska jest zawsze pokazywany równolegle.

ogólny

Każdy magazyn węzłów ma swój własny lokalny system osi. Osie są oznaczone przez X ', Y' i Z '. Domyślnie ten system osi pamięci jest oparty na globalnym systemie osi pliku RFEM lub RSTAB. Możliwe jest również zdefiniowanie niestandardowego systemu osi lub po prostu obrót. W przedstawionym przykładzie systemy osi przechowywania są wyświetlane dla wszystkich pamięci węzłów.

Możliwości poszczególnych nieliniowości są pokazane dla obrotu wokół Y '. Definicje mają zastosowanie mutatis mutandis do pozostałych dwóch typów osi łożyska. Kierunek dodatniego pędu jest zgodny z zasadą prawej ręki.

Uwaga: Nieliniowość zawsze odnosi się do działającej siły nośnej.

Niepowodzenie, jeśli MOJE 'negatywne

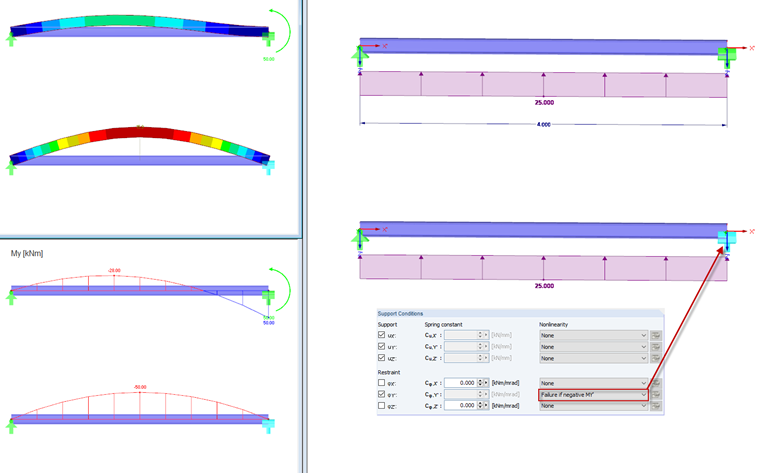

Rysunek 01 - Niepowodzenie, jeśli MOJE 'negatywne

Oś Y jest skupiona na nas. Zatem moment obrotowy obracający się w lewo jest dodatni. Zarejestrowane obciążenie generuje moment obrotowy obracający się w prawo w łożysku, dlatego moment łożyska jest ujemny.

Niepowodzenie, jeśli MY 'pozytywne

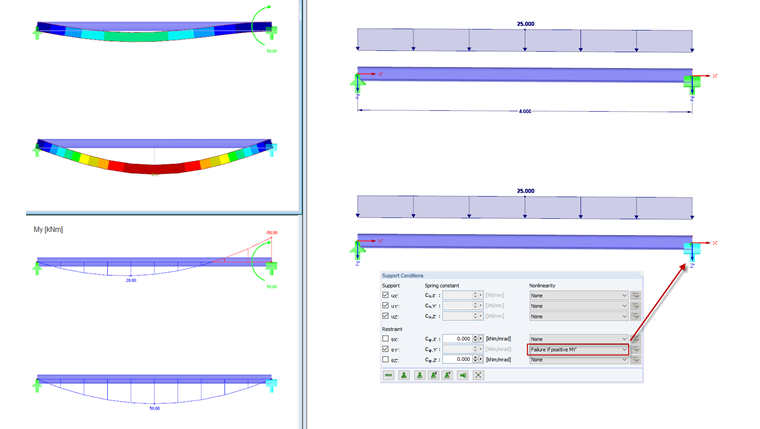

Rysunek 02 - Niepowodzenie, jeśli MY 'pozytywne

Oś Y jest skupiona na nas. Zatem moment obrotowy obracający się w lewo jest dodatni. Zarejestrowane obciążenie generuje moment obrotowy łożyska obracający się w lewo w łożysku, dlatego moment łożyska jest dodatni.

Częściowy efekt: poślizg

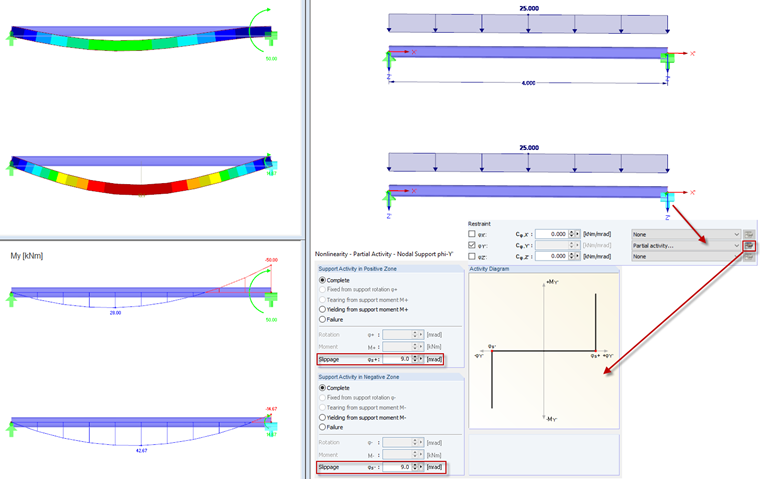

Rysunek 03 - Partial Activity: Slippage

Efekt częściowy jest definiowany przez dodatkowe menu. Możliwe jest tutaj określenie łożyska dla obszaru dodatniego (dodatni moment łożyska MY 'i dodatni skręt φY') oraz obszar ujemny (moment ujemnego łożyska MY 'i skręt ujemny φY') niezależnie. Ustawienia są następnie wyświetlane graficznie na diagramie.

Jeśli łożysko zostało zdefiniowane jako „ustalone” w Y ”, w definicji„ w pełni skuteczny ”i„ poślizg ”, węzeł łożyskowy obraca się, aż wystąpi określony poślizg. Następnie działający moment nośny zostaje całkowicie przeniesiony. Jeśli zdefiniowano sprężynę, sprężyna zadziała po osiągnięciu zdefiniowanego poślizgu.

Częściowy efekt: Przepływ i poślizg

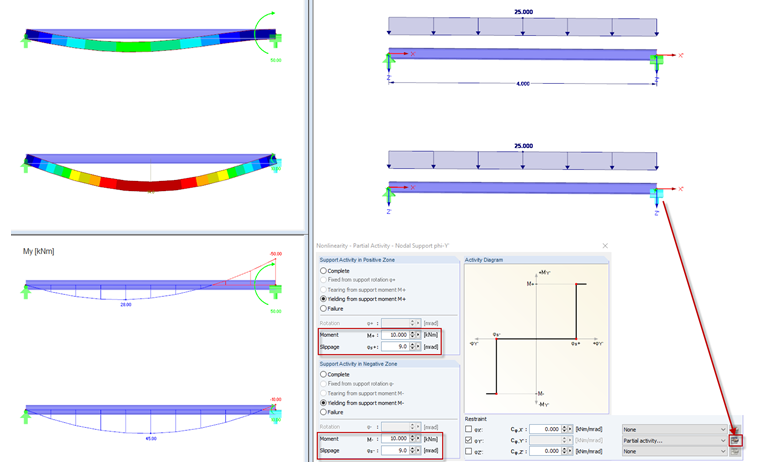

Rysunek 04 - Partial Activity: Yielding and Slippage

Za pomocą tego wyboru można określić moment nośności granicznej i wartość poślizgu. To z kolei może się zdarzyć niezależnie dla zakresu dodatniego i ujemnego. Jeśli zostanie osiągnięty skręt większy niż określony poślizg, łożysko może przekazać maksymalny określony moment obrotowy łożyska. Jeśli działający moment łożyska przekracza moment obrotowy łożyska, obrót nadal rośnie, a moment łożyska nie wzrasta dalej.

Częściowy efekt: Wiosna i poślizg

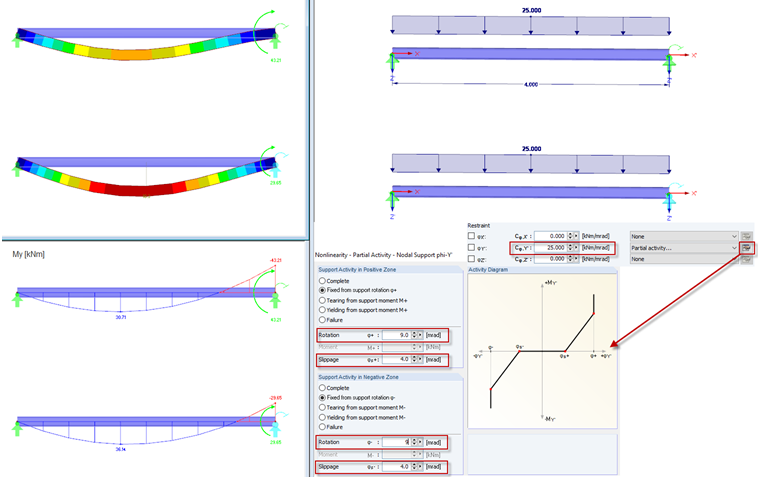

Rysunek 05 - Partial Activity: Spring and Slippage

Jeśli dla łożyska została zdefiniowana stała sprężyny, to dla opcji „Efekt częściowy” dostępna jest kolejna opcja „Zaciskanie od obrotu łożyska φ +”. Jak już opisano, można określić wartość progową dla poślizgu. Ponadto zakres roboczy zdefiniowanej sprężyny jest teraz ograniczony przez wartość graniczną „Twist”. Pomiędzy wartością graniczną „poślizg” a wartością graniczną „skręcanie” działa liniowa sprężyna skrętna. Jeśli skręt jest większy niż wartość graniczna „skręcenie”, moment łożyska jest całkowicie pochłonięty bez dalszego wzrostu skrętu. Podobnie jak w przypadku wszystkich innych opcji, można to ponownie zdefiniować oddzielnie dla zakresu dodatniego i ujemnego.

Częściowy efekt: Odrywanie momentu przechowywania

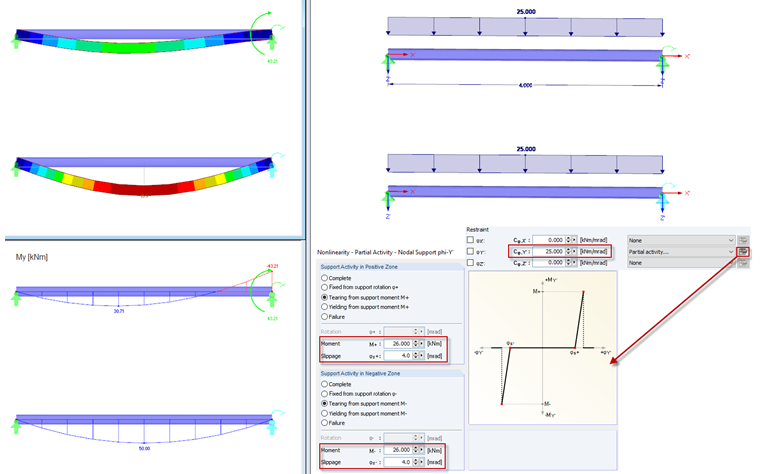

Rysunek 06 - Efekt częściowy: oderwanie od momentu przechowywania

Jeśli dla łożyska zdefiniowano stałą sprężyny, dla łożyska można również określić „oderwanie od momentu nośnego M +”. Ta opcja może być z kolei połączona z poślizgiem. Moment obrotowy łożyska wzrasta zgodnie ze stałą sprężyny skrętnej aż do określonego momentu obrotowego łożyska. Po przekroczeniu momentu łożyska granicznego następuje nagłe uszkodzenie łożyska dla tego mocowania.

W innym wkładzie technicznym nie opisano jeszcze opcji opisanych.
