General
Cada apoyo en nudo tiene su sistema de ejes local. Los ejes se definen como X', Y', Z'. El sistema de ejes está basado en el sistema de ejes global del archivo de RFEM o RSTAB de manera predeterminada. Sin embargo, es posible definir un sistema de ejes personal o simplemente un giro. En el ejemplo que se muestra aquí, los sistemas de ejes de los apoyos se muestran para todos los apoyos en nudos.
Las opciones de las no linealidades individuales se mostrarán para el giro sobre Y'. Para las otras dos direcciones de los ejes de apoyo, se aplican definiciones similares. La dirección de giro positiva del momento sigue la regla de la mano derecha.
Nota: La no linealidad se refiere siempre al esfuerzo actuando en el apoyo.

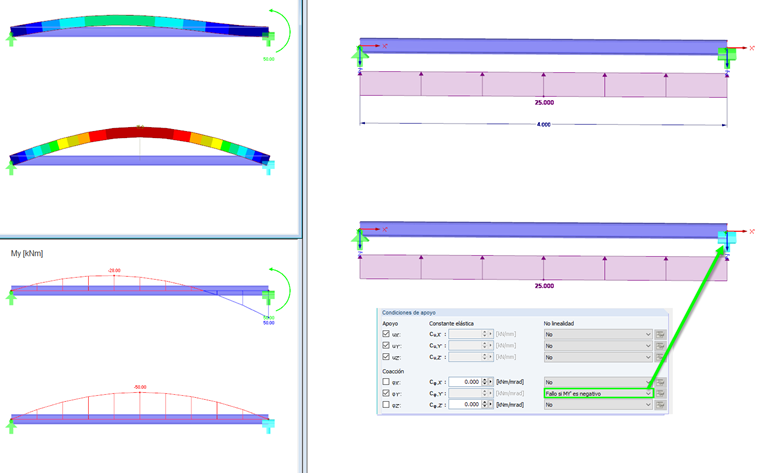

Fallo si MY' es negativo
El eje Y' está orientado hacia nosotros. Por lo tanto, un momento de apoyo de giro a la izquierda es positivo. La carga introducida genera un momento de apoyo girando a la derecha en el apoyo y, por esto, el momento del apoyo es negativo.

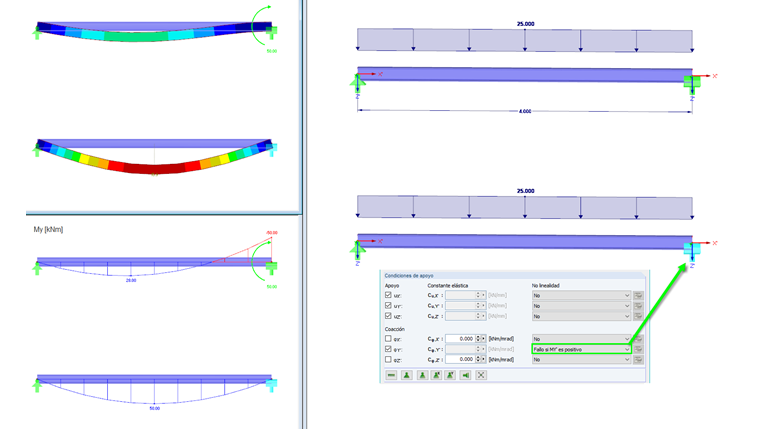

Fallo si MY' es positivo
El eje Y' está orientado hacia nosotros. Por lo tanto, un momento de apoyo de giro a la izquierda es positivo. La carga introducida genera un momento de apoyo girando a la izquierda en el apoyo y, por esto, el momento del apoyo es positivo.

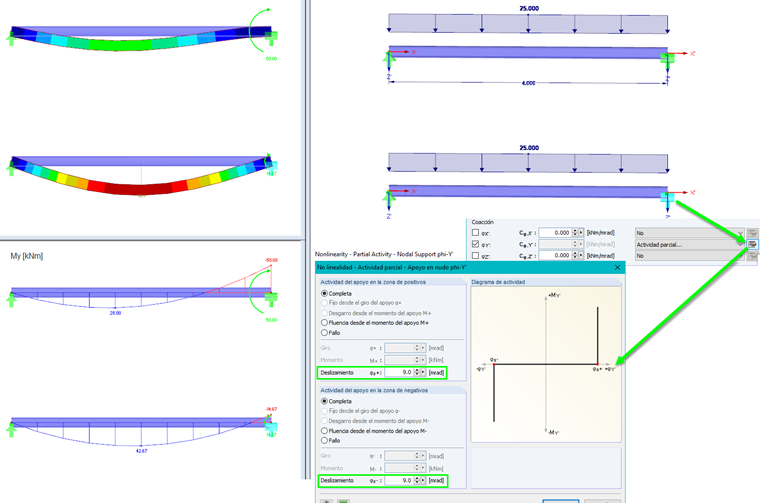

Actividad parcial: deslizamiento
La actividad parcial se define en un menú adicional. Aquí, es posible definir independientemente el apoyo para la zona de positivos (momento de apoyo positivo MY' y giro positivo φY') así como la zona de negativos (momento de apoyo negativo MY' y giro negativo φY'). Los ajustes se muestran gráficamente en un diagrama.
Si el apoyo se ha definido como "fijo" en Y', el nudo de apoyo con la actividad definida "completa" y "deslizamiento" se gira hasta que se produce el deslizamiento definido. Entonces, el momento de apoyo actuante se transferirá completamente. Si se ha definido un muelle, es efectivo después de alcanzar el deslizamiento definido.

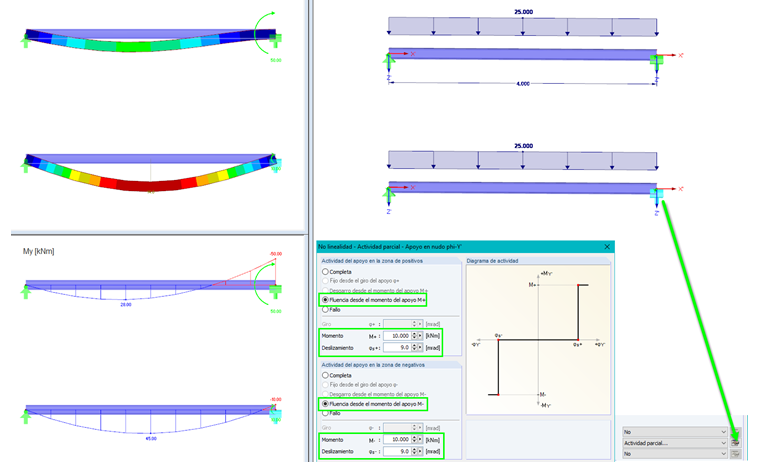

Actividad parcial: Fluencia y deslizamiento
Al seleccionar esta opción, puede definir un momento del apoyo límite y un valor para el deslizamiento. De nuevo, esto se puede realizar independientemente para la zona de positivos y de negativos. Si se alcanza un giro mayor que el deslizamiento definido, el apoyo solo puede transferir el momento del apoyo del límite definido. Si el momento del apoyo actuante sobrepasa el momento límite, el giro continúa aumentando sin aumentar el momento del apoyo.
Actividad parcial: Desplazamiento y deslizamiento
Si se ha definido una constante de muelle para el apoyo, estará disponible la opción adicional "Fijo desde el giro del apoyo φ+" en la "Actividad parcial". Como ya se ha descrito, es posible definir un valor límite para el deslizamiento. Además, la actividad del muelle definido está ahora limitado por el valor límite del "Giro". Un giro lineal funciona entre el valor límite del "Deslizamiento" y el valor límite del "Giro". Si la deformación llega a ser más grande que el valor límite del "Giro", el momento del apoyo se absorbe completamente sin un incremento adicional del giro. Al igual que con todas las otras opciones, esto también puede definirse por separado para la zona de positivos y de negativos.

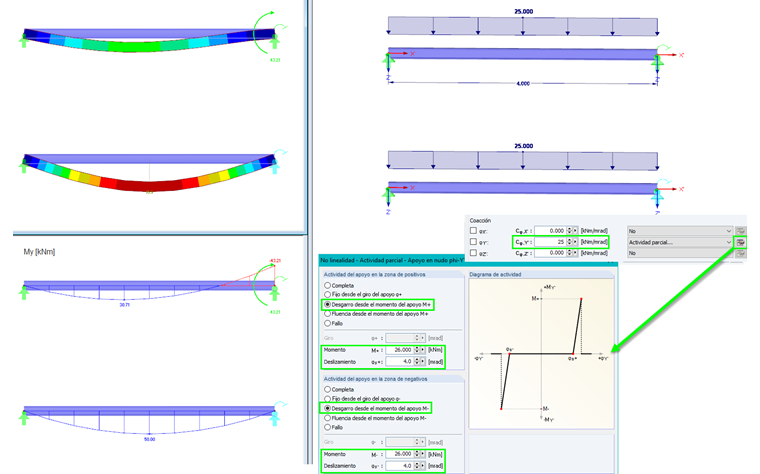

Actividad parcial: Desgarro desde el momento del apoyo
Si se ha definido una constante para el apoyo, también es posible especificar un "Desgarro desde el momento del apoyo M+" para el apoyo. Esta opción se puede combinar de nuevo con el deslizamiento. Por consiguiente, el momento del apoyo se incrementa con respecto a la constante del muelle a torsión hasta que se alcance el momento del apoyo límite definido. Si el momento del apoyo límite se sobrepasa, el apoyo falla bruscamente para esta coacción.
Otro artículo técnico describirá otras opciones que no se han explicado aquí.
