Ao realizar a verificação ao punçoamento no RF-PUNCH Pro numa posição de aplicação de carga concentrada, a carga de punçoamento pode ser determinada diretamente a partir da força axial de um pilar, da força de apoio ou diretamente a partir da carga de nó.
Determinação da carga de punçoamento a partir da distribuição da força de corte na superfície
É difícil transferir a carga de punçoamento diretamente a partir das forças de apoio no caso de localizações de aplicação de carga linear (canto de parede e extremidade de parede). RF-STANZ Pro verwendet in diesen Anwendungsfällen die Querkraft im kritischen Rundschnitt der untersuchten Fläche und ermittelt hieraus die Durchstanzlast, welche für den Nachweis angesetzt wird. O método para determinar a carga de punçoamento nos cantos da parede e nas extremidades da parede já foi descrito neste artigo técnico.
Carga de punçoamento para lajes planas
No entanto, também é possível determinar a carga de punçoamento a partir da "força de corte suavizada" ou "não suavizada sobre o perímetro crítico" para lajes planas localizadas em apoios nodais ou pilares.
Im Kommentar zum EN 1992-1-1 [2] wird in Abschnitt "Zu (5)" darauf hingewiesen, dass bei Flachdecken die Lastanteile aus einer gleichmäßig verteilten Last innerhalb des kritischen Rundschnitts nicht vernachlässigt beziehungsweise abgezogen werden dürfen.
Consideração da carga de superfície dentro do perímetro crítico

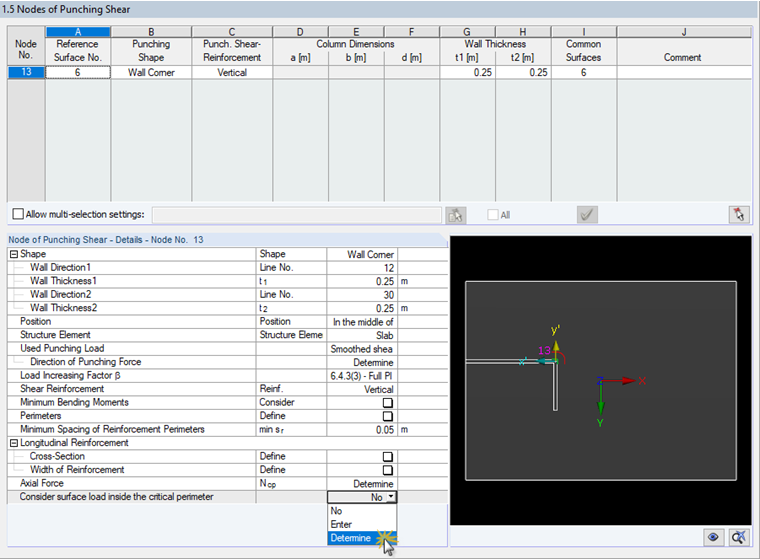

In RF-STANZ Pro steht seit der Programmversion RFEM 5.20.01 eine Option zur Berücksichtigung der Flächenlast innerhalb des kritischen Rundschnitts zur Verfügung. Esta opção está disponível na Tabela "1,5 Nós de punçoamento".
Encontram-se disponíveis as três seguintes opções:
- Não considerar a carga de superfície dentro do perímetro crítico
- Introduzir a carga de superfície dentro do perímetro crítico
- Determinar a carga de superfície dentro do perímetro crítico
Distinguir entre as opções "Introduzir" e "Determinar"

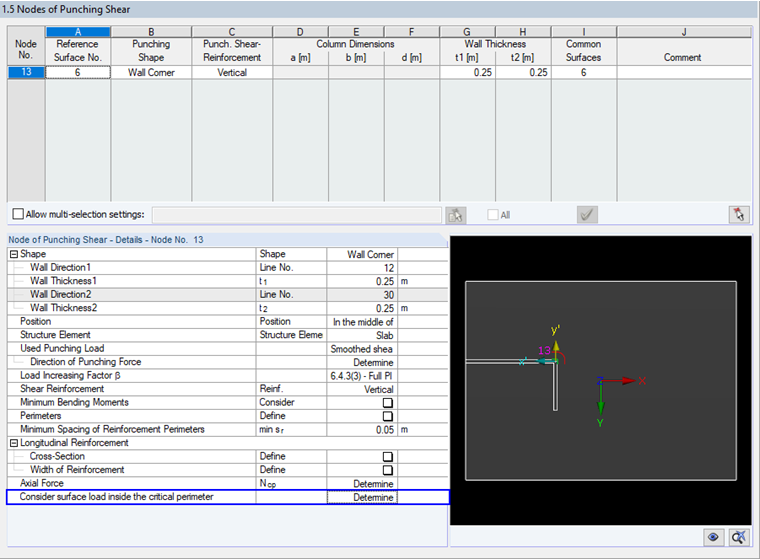

O RF-PUNCH Pro é capaz de determinar automaticamente a carga de superfície dentro do perímetro crítico através da distribuição de carga na superfície no respetivo caso de carga.

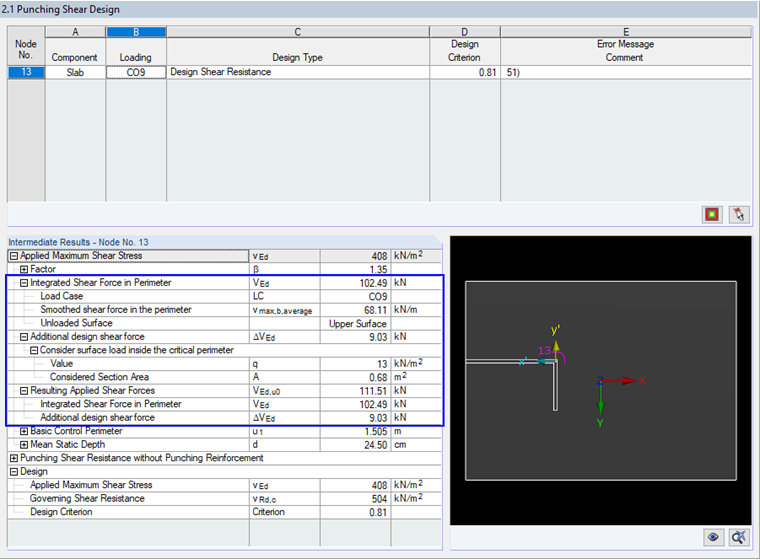

Os resultados intermédios para a determinação automática da carga superficial no interior do perímetro crítico encontram-se documentados na tabela de resultados "2.1 Dimensionamento por corte e punçoamento" na secção "Tensão máxima de corte aplicada". O tamanho da superfície aplicada também é documentado aqui.

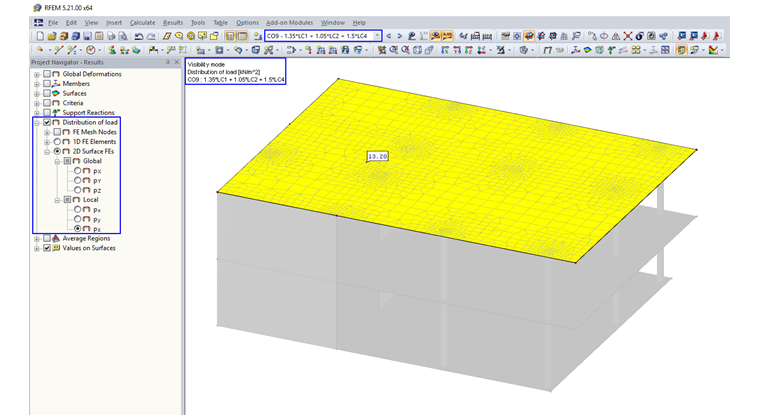

Die im Modul angesetzte Flächenlast kann grafisch kontrolliert werden, indem man sich für die maßgebliche LK (in diesem Fall die LK9, siehe Ergebnisse in Bild 03) die "Lastverteilung" für die 2D-Elemente anzeigen lässt. Pode encontrar a distribuição de carga no navegador Resultados quando a visualização dos resultados está ativada para a CO9.
Wird die Option "Eingeben" ausgewählt, ändert sich der Dialog und der Anwender kann den Lastwert direkt vorgeben.
Distinguir entre carga e combinações de resultados

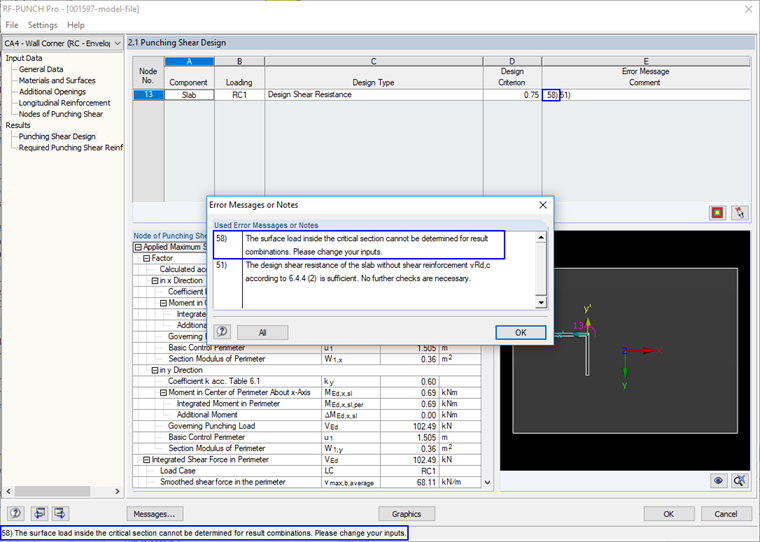

Pode utilizar a opção "Determinar" se existe uma carga claramente definida. Este é o caso se as combinações de carga (CO) foram selecionadas para o dimensionamento na caixa de diálogo "1.1 Dados gerais". Se forem selecionadas combinações de resultados (CR) em vez de CO, não existe uma situação de carga clara. In diesem Fall wird die Meldung 58) ausgegeben, wonach die Flächenlast innerhalb des kritischen Rundschnitts nicht ermittelt werden kann.
