Plošné zatížení v základním kontrolovaném obvodu v modulu RF-PUNCH Pro

V modulu RF-PUNCH Pro lze provést posouzení na protlačení v místech soustředěného zatížení (připojení sloupu, uzlová podpora a uzlové zatížení) i na okrajích a v rozích stěn.

Pokud provádíme posouzení na protlačení v přídavném modulu RF-PUNCH Pro na koncentrovaném místě působení zatížení, můžeme ho stanovit přímo z normálové síly sloupu, z podporové síly nebo přímo ze zatížení na uzel.

Stanovení zatížení protlačením z rozdělení smykových sil na ploše

Při lineárním zatížení působících zatížení (na roh stěn a na stěnu) je obtížné přenášet zatížení přímo z podporových sil. RF-PUNCH Pro používá v těchto aplikacích smykovou sílu v kritickém obvodu analyzované plochy a určuje zatížení pro protlačení, které se použije při posouzení. Metoda stanovení zatížení pro protlačení na rohových stěnách a na stěnách již byla popsána v tomto příspěvku.

Dělicí zatížení pro ploché desky

Z rovinné nebo hladké smykové síly nad kritickým obvodem lze ovšem také stanovit zatížení pro děrování plochých desek na uzlových nosnících nebo sloupech.

V komentáři k EN 1992-1-1 [2] vyplývá, že v sekci "Do (5)" se při použití plochých desek nepřihlíží nebo se odečte zatížení z rovnoměrně rozloženého zatížení v kritickém obvodu.

Zohlednění plošného zatížení uvnitř kritického obvodu

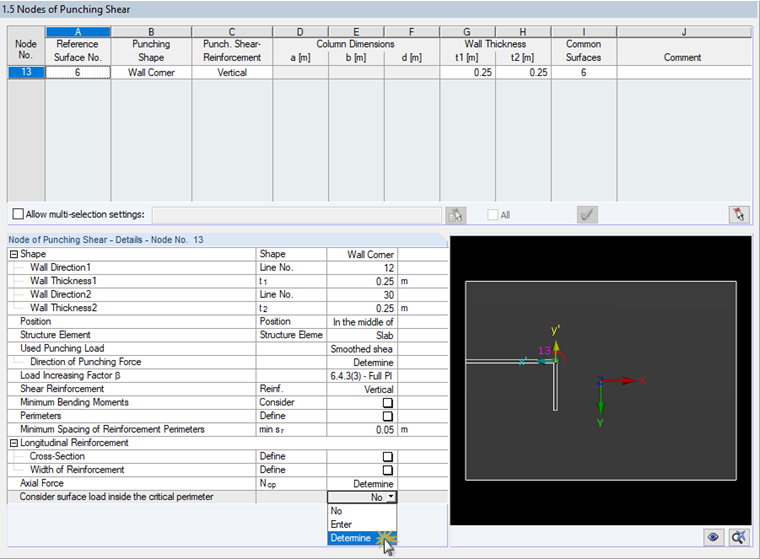

Program RF-PUNCH Pro nabízí možnost zohlednit plošné zatížení v kritickém obvodu od verze programu RFEM 5.20.01. Tato volba je k dispozici v tabulce "1.5 Uzly protlačení".

K dispozici jsou tři možnosti:

  • Plošné zatížení se nesmí uvažovat uvnitř kritického obvodu
  • Zatížení na plochu zadáme uvnitř daného obvodu
  • Stanovení zatížení na ploše uvnitř kritického obvodu

Odstupňování mezi možnostmi "Zadat" a "Stanovit"

RF-PUNCH Pro je schopen stanovit zatížení na ploše uvnitř kritického obvodu automaticky pomocí rozdělení zatížení na ploše v daném zatěžovacím stavu.

Mezivýsledky pro automatické stanovení plošného zatížení uvnitř kritického obvodu se dokumentují v tabulce výsledků "2.1 Posouzení na protlačení" v sekci "Použité maximální smykové napětí". Zde je také zdokumentována použitá velikost plochy.

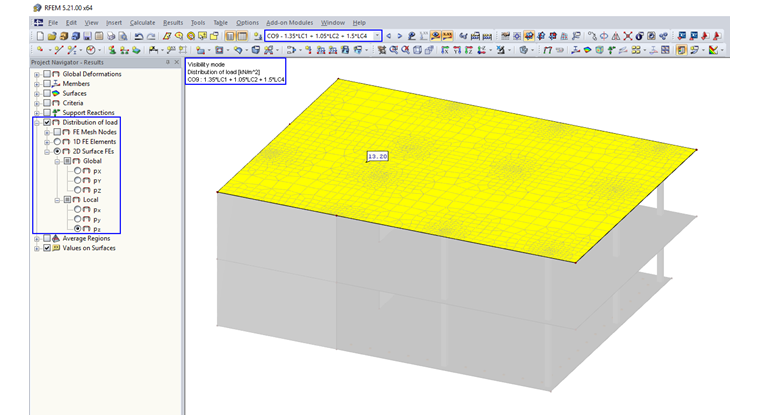

Plošné zatížení působící v přídavném modulu lze graficky zkontrolovat tak, že se pro 2D prvky zobrazí rozhodující rozdělení zatížení pro rozhodující CO (v tomto případě CO9, viz Výsledky na obrázku 03). Rozložení zatížení lze najít v navigátoru Výsledky, pokud jsme aktivovali zobrazení výsledků pro KZ9.

Pokud vybereme volbu "Zadat", dialog se změní a přímo se zadá hodnota zatížení.

Odstupňování mezi kombinacemi zatížení a kombinacemi výsledků

Volbu "Určit" lze použít i tehdy, pokud je jasně definované zatížení. To je případ, kdy byly v dialogu "1.1 Základní údaje" vybrány pro výpočet kombinace zatížení (KZ). Pokud zvolíme místo kombinací výsledků kombinace výsledků (RC), není k dispozici žádná jasná zatěžovací stav. V takovém případě se zobrazí zpráva 58), podle níž nelze plošné zatížení uvnitř kritické sekce kombinovat.


Odkazy
Reference
  1. Eurokód 2: Navrhování betonových konstrukcí - Část 1-1: Obecná pravidla a pravidla pro pozemní stavby. Český normalizační institut, 2006
  2. Fingerloos, F.; Hegger, J.; Zilch, K.: Eurocode 2 für Deutschland - Kommentierte Fassung, 2., überarbeitete Auflage. Berlin: Beuth, 2016
