Si realiza el cálculo de resistencia a punzonamiento en RF-PUNCH Pro en una ubicación donde se aplican cargas puntuales, la carga de punzonamiento se puede determinar directamente desde el esfuerzo axil de un pilar, la fuerza en el apoyo o directamente de la carga en el nudo.
Determinación de la carga de punzonamiento desde una distribución de esfuerzos cortantes en la superficie
Es difícil transferir la carga de punzonamiento directamente desde los esfuerzos en la superficie en el caso de ubicaciones de aplicación de carga lineal (esquinas y extremos de muro). Para estos casos de aplicación, RF-PUNCH Pro utiliza el esfuerzo cortante en el perímetro crítico de la superficie analizada y determina la carga de punzonamiento que se va a aplicar luego para el cálculo. El método para determinar la carga de punzonamiento en esquinas y extremos de muro ya se ha descrito en este artículo técnico.
Carga de punzonamiento para losas planas
Sin embargo, también es posible determinar la carga de punzonamiento desde el esfuerzo "suavizado" o "esfuerzo cortante sin suavizar sobre el perímetro crítico" para losas planas ubicadas en apoyos en nudo o pilares.
En el comentario a EN 1992-1-1 [2], el apartado "A (5)" indica que las componentes de carga de una carga uniformemente distribuida dentro del perímetro crítico no se deben ignorar o restar cuando se usan losas planas.
Consideración de la carga superficial dentro del perímetro crítico

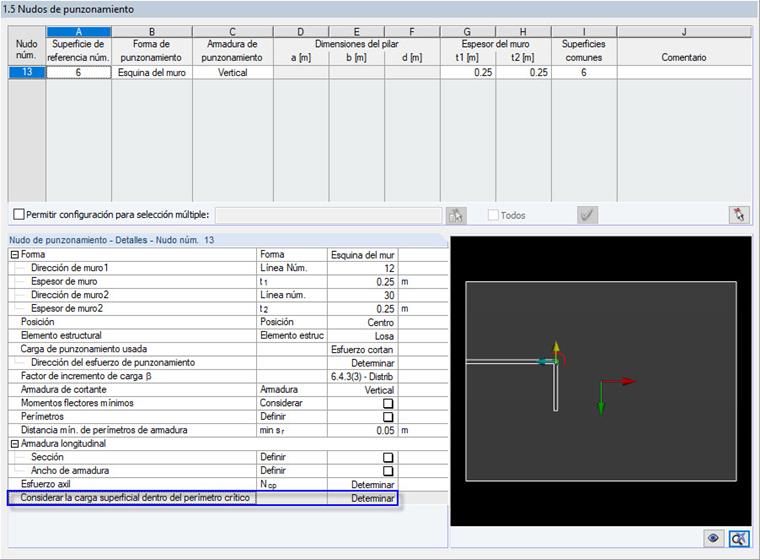

Desde la versión de programa RFEM 5.20.01, RF-PUNCH Pro ofrece una opción para considerar la carga superficial dentro del perímetro crítico. Esta opción está disponible en la tabla "1.5 Nudos de punzonamiento".

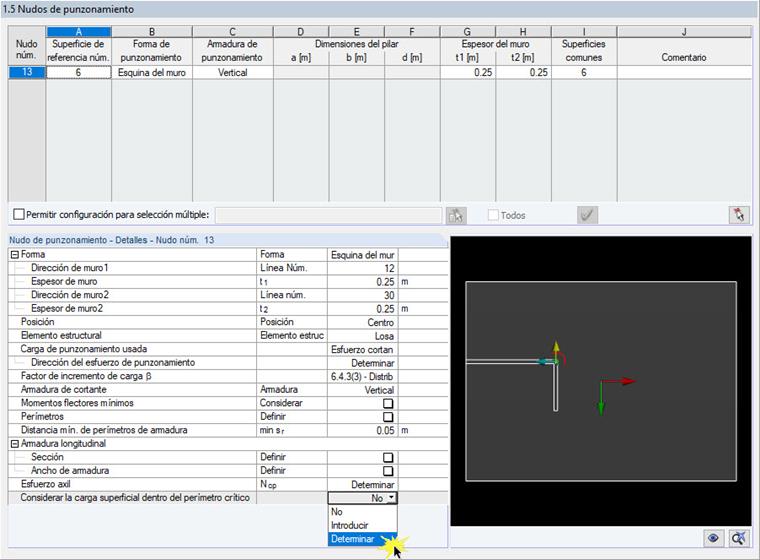

Las siguientes tres opciones están disponibles:
- No considerar la carga superficial dentro del perímetro crítico
- Introducir la carga superficial dentro del perímetro crítico
- Determinar la carga superficial dentro del perímetro crítico
Distinción entre las opciones "Introducir" y "Determinar"
RF-PUNCH Pro es capaz de determinar las cargas superficiales dentro del perímetro crítico automáticamente por medio de la distribución de cargas en la superficie del caso de carga respectivo.

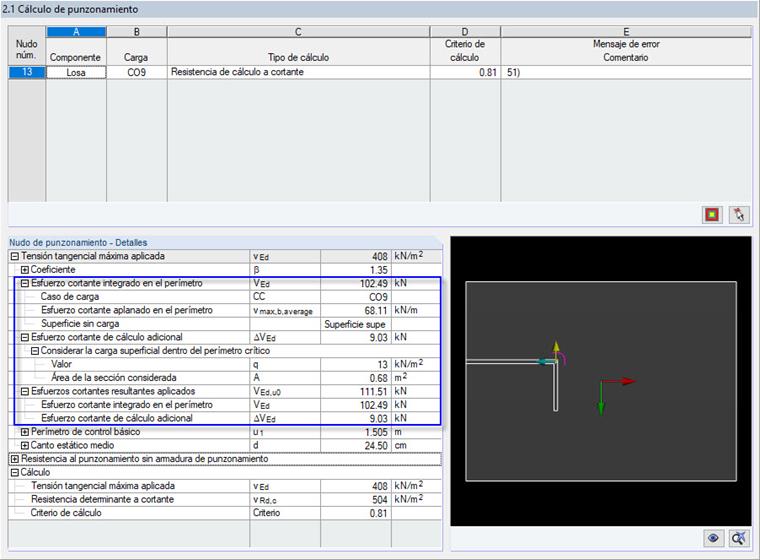

Los resultados intermedios para la determinación automática de las cargas superficiales dentro del perímetro crítico están recogidas en la tabla de resultados "2.1 Cálculo de punzonamiento" en la sección "Tensión tangencial máxima aplicada". Aquí también se documente el tamaño aplicado de la superficie.
La carga superficial aplicada en el módulo adicional se puede comprobar gráficamente al mostrar la "Distribución de carga" para la CO determinante (en este caso CO9, ver los "Resultados" en la figura 03) para los elementos en 2D. Puede encontrar la distribución de cargas en el navegador "Resultados" cuando se activa la visualización de resultados para CO9.
Si se ha seleccionado la opción "Introducir", el cuadro de diálogo cambia y puede especificar directamente el valor de la carga.
Distinción entre carga y combinación de resultados

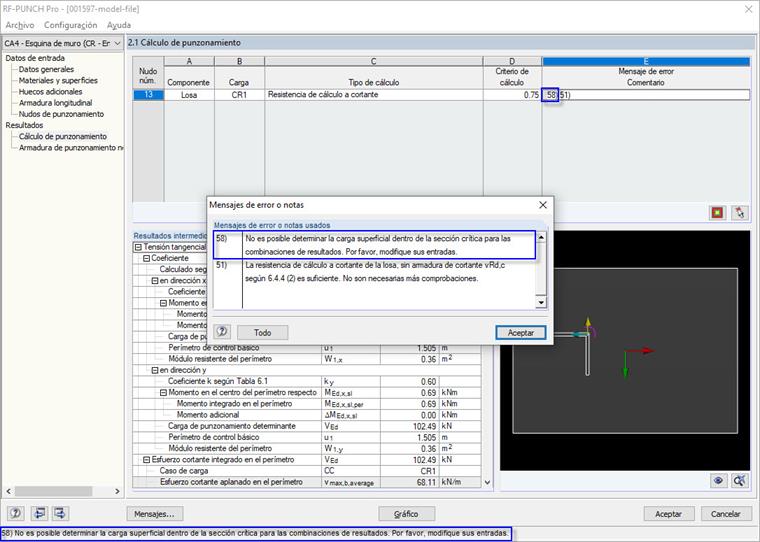

Se puede utilizar la opción "Determinar" si hay una carga claramente definida. Este es el caso si se han seleccionado las combinaciones de cargas (COs) para el cálculo en el cuadro de diálogo "1.1 Datos generales". Si se seleccionan las combinaciones de resultados (CRs) en vez de las COs, no hay una situación de carga clara. En este caso, se va a mostrar el mensaje 58) que informa de que no es posible determinar la carga superficial dentro de la sección crítica para las combinaciones de resultados.
