Se si esegue il progetto di punzonamento in RF-PUNCH Pro su un punto di applicazione del carico concentrato, il carico di punzonamento può essere determinato direttamente dalla forza assiale di una colonna, dalla forza del vincolo esterno o direttamente dal carico nodale.
Determinazione del carico di punzonamento dalla distribuzione della forza di taglio nella superficie
È difficile trasferire il carico di punzonamento direttamente dalle forze del vincolo esterno in caso di posizioni di carico lineare (angolo della parete e estremità della parete). Per questi casi applicativi, RF-PUNCH Pro utilizza la forza di taglio nel perimetro critico della superficie analizzata e determina il carico di punzonamento che sarà poi applicato per il progetto. Il metodo per determinare il carico di punzonatura sugli angoli delle pareti e sulle pareti è già stato descritto in questo articolo tecnico.
Carico di punzonamento per lastre piane
Tuttavia, è anche possibile determinare il carico di punzonatura dalla "forza di taglio levigata" o "smussata sopra il perimetro critico" per le lastre piane situate su supporti nodali o colonne.
Nel commento alla EN 1992-1-1 [2] , la sezione "A (5)" indica che le componenti del carico da un carico uniformemente distribuito all'interno del perimetro critico non devono essere trascurate o sottratte quando si utilizzano le lastre piane.
Considerazione del carico superficiale all'interno del perimetro critico

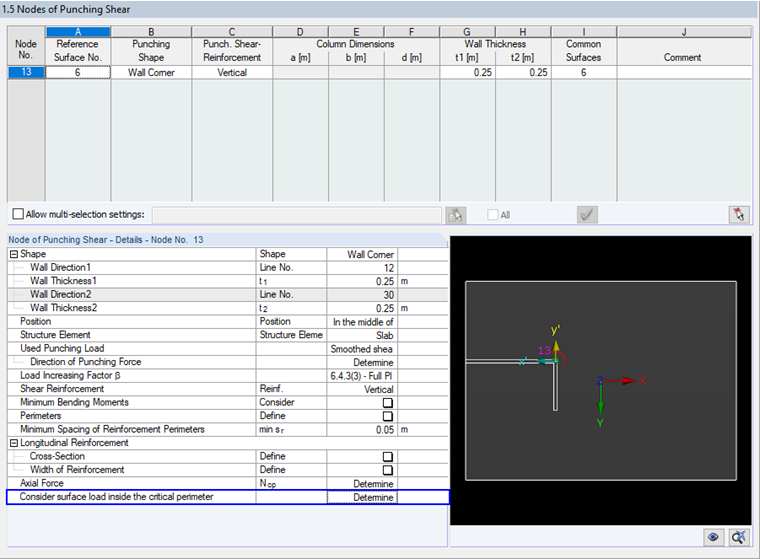

Poiché la versione di programma RFEM 5.20.01, RF-PUNCH Pro offre un'opzione per considerare il carico di superficie all'interno del perimetro critico. Questa opzione è disponibile nella tabella "1.5 Nodi di taglio a taglio".

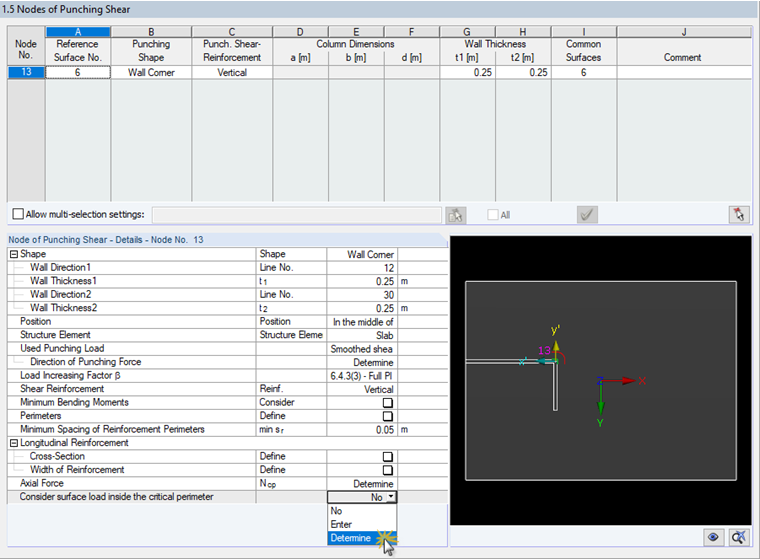

Sono disponibili le seguenti tre opzioni:
- Non considerare il carico della superficie all'interno del perimetro critico
- Inserire il carico superficiale all'interno del perimetro cir- colico
- Determina il carico della superficie all'interno del perimetro critico
Distinzione tra le opzioni "Invio" e "Determina"
RF-PUNCH Pro è in grado di determinare automaticamente il carico di superficie all'interno del perimetro critico tramite la distribuzione del carico sulla superficie nel rispettivo caso di carico.

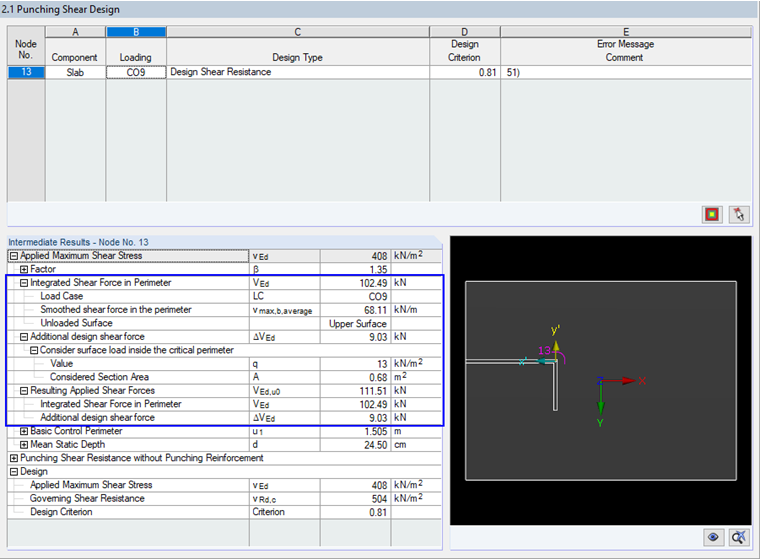

I risultati intermedi per la determinazione automatica del carico di superficie all'interno del perimetro critico sono riportati nella tabella dei risultati "2.1 Punzonamento a taglio" nella sezione "Tensione di taglio massima applicata". La dimensione applicata della superficie è anche documentata qui.

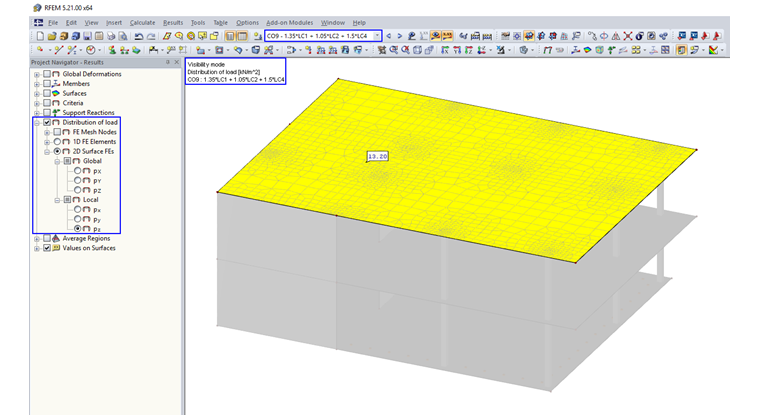

Il carico di superficie applicato nel modulo aggiuntivo può essere controllato graficamente visualizzando la "Distribuzione del carico" per la CO determinante (in questo caso CO9, vedere Risultati nella figura 03) per gli elementi 2D. È possibile trovare la distribuzione del carico nel navigatore Risultati quando la visualizzazione dei risultati è attivata per CO9.
Se si seleziona l'opzione "Enter", la finestra di dialogo cambia e si può specificare direttamente il valore di carico.
Distinzione tra combinazioni di carico e risultato

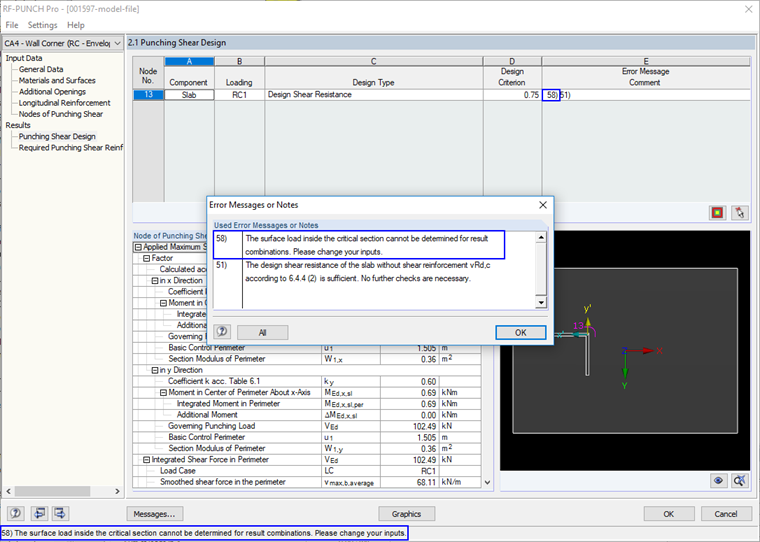

È possibile utilizzare l'opzione "Determinazione" se esiste un carico chiaramente definito. Questo è il caso se le combinazioni di carico (CO) sono state selezionate per il progetto nella finestra di dialogo "1.1 Dati generali". Se si selezionano le combinazioni di risultati (RC) invece delle CO, non vi è una situazione di carico evidente. In questo caso, sarà visualizzato il messaggio 58 che dice che il carico di superficie all'interno della sezione critica non può essere determinato per le combinazioni di risultati.
