Si vous effectuez la vérification de cisaillement par poinçonnement dans RF-PUNCH Pro au niveau d'une zone d'application de charge ponctuelle, la charge de poinçonnement peut être déterminée directement à partir de l'effort normal du poteau, de la force d'appui ou directement de la charge nodale.
Détermination de la charge de poinçonnement à partir de la distribution de l'effort tranchant sur la surface
Il est difficile de transférer directement la charge de poinçonnement à partir des forces d'appui dans le cas de zones d'application de charge linéaires (coin et extrémité de paroi). RF-PUNCH Pro utilise alors l'effort de cisaillement dans le périmètre critique de la surface analysée et détermine la charge de poinçonnement qui est ensuite appliquée pour la vérification. La méthode de détermination de la charge de poinçonnement sur les coins et les extrémités de paroi a déjà été décrite dans cet article technique de notre base de connaissance.
Charge de poinçonnement sur des dalles plates
Cependant, il est également possible de déterminer la charge de poinçonnement à partir de l'effort tranchant lissé ou non lissé sur le périmètre critique dans le cas de dalles plates situées sur des appuis nodaux ou des poteaux.
Dans le commentaire de l'EN 1992-1-1 [2], la section « À (5) » indique que les composants de charge d'une charge uniformément répartie sur le périmètre critique ne sont pas négligés dans dans le cas des dalles plates ou déduites des calculs.
Considération de la charge surfacique à l'intérieur du périmètre critique

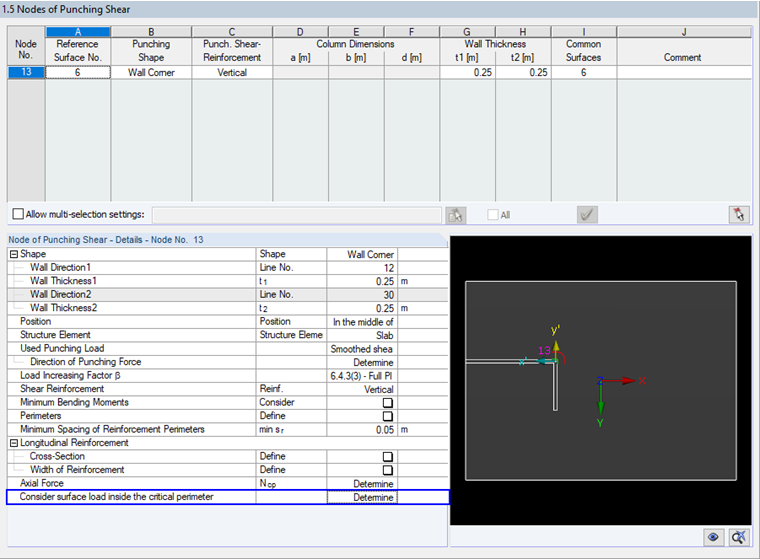

Depuis la version 5.20.01 du logiciel RFEM, RF-PUNCH Pro offre la possibilité de considérer la charge surfacique dans le périmètre critique. Cette option est disponible dans la fenêtre « 1.5 Nœuds de cisaillement avec poinçonnement ».
Les trois options suivantes sont disponibles :
- Ne pas considérer la charge surfacique à l'intérieur du périmètre
- Entrer la charge surfacique à l'intérieur du périmètre
- Déterminer la charge surfacique à l'intérieur du périmètre
Différence entre les options « Entrer » et « Déterminer »
RF-PUNCH Pro est capable de déterminer automatiquement la charge surfacique à l'intérieur du périmètre critique à l'aide de la distribution de charge sur la surface dans le cas de charge correspondant.

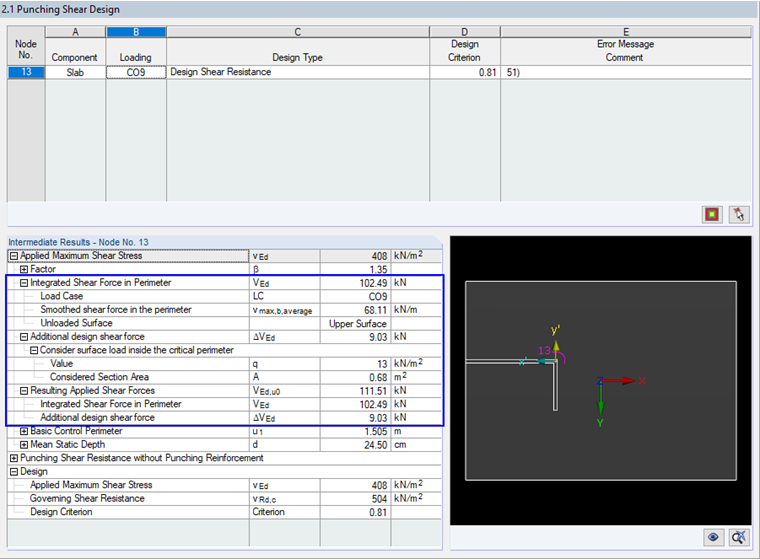

Les résultats intermédiaires pour la détermination automatique de la charge surfacique à l'intérieur du périmètre critique sont documentés dans le tableau de résultats « 2.1 Vérification de cisaillement par poinçonnement » de la section « Contrainte de cisaillement agissant maximale ». La taille de surface appliquée est également documentée dans ce tableau.

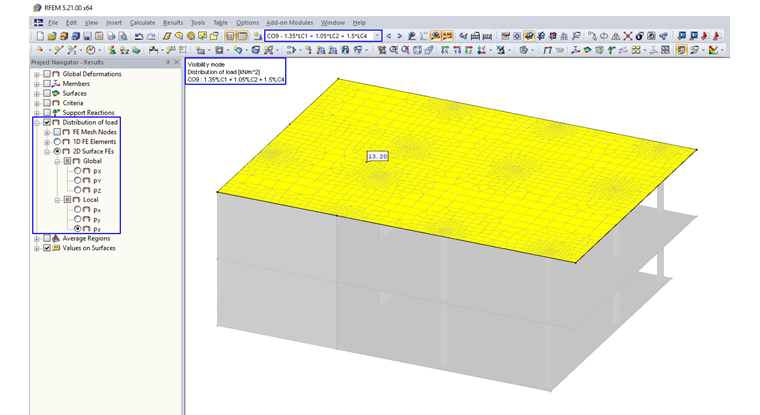

La charge surfacique appliquée dans le module additionnel peut être contrôlée graphiquement en affichant la « Distribution de charge » pour la CO déterminante (CO9 ici, voir les résultats sur la Figure 03) pour les éléments 2D. Celle-ci se trouve dans le navigateur de résultats lorsque l'affichage des résultats a été activé pour la CO9.
Si l'option « Entrer » est sélectionnée, la boîte de dialogue change et l'utilisateur peut spécifier directement la valeur de charge.
Différence entre les combinaisons de charges et de résultats

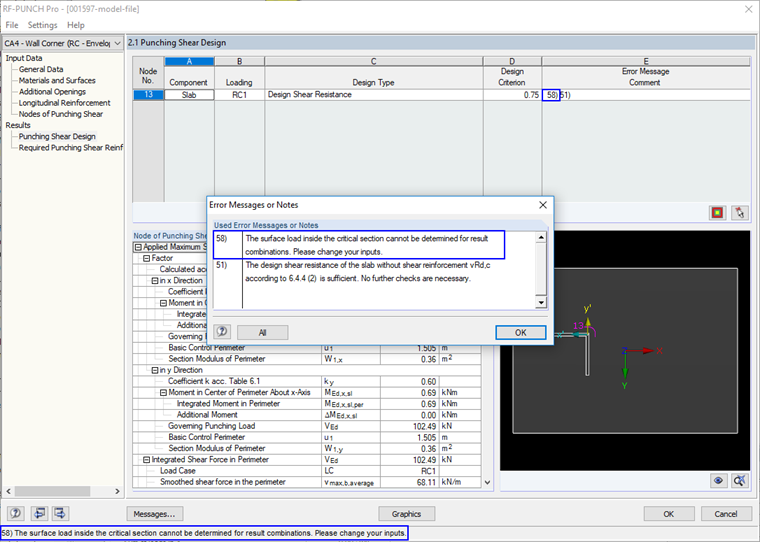

L'option « Déterminer » peut être utilisée lorsqu'une charge est clairement définie. C'est le cas si les combinaisons de charges (CO) ont été sélectionnées pour la vérification dans la boîte de dialogue « 1.1 Données de base ». Si les combinaisons de résultats (CR) sont sélectionnées à la place des CO, il n'y a pas de situation de charge claire. Le message 58) indique alors que la charge surfacique à l'intérieur du périmètre critique ne peut pas être déterminée.
