W przypadku wykonywania obliczeń na podstawie ścinania w module RF-PUNCH Pro w miejscu zastosowania obciążenia skupionego, obciążenie wykrawaniem może zostać określone bezpośrednio na podstawie siły osiowej słupa, siły podporowej lub bezpośrednio z obciążenia węzłowego.
Wyznaczanie obciążenia wykrawaniem na podstawie rozkładu sił poprzecznych w powierzchni
Przenoszenie obciążenia wykrawaniem bezpośrednio z sił podporowych jest trudne w przypadku zastosowania obciążeń liniowych (narożnik ściany i koniec ściany). W tych przypadkach RF-PUNCH Pro wykorzystuje siłę tnącą na obwodzie krytycznym analizowanej powierzchni i określa obciążenie wykrawaniem, jakie zostanie zastosowane podczas obliczeń. Metoda określania obciążenia punktowego narożników ścian i zakończeń ścian została opisana w tym artykule.
Obciążenie wykrawaniem dla płaskich płyt
W przypadku płaskich płyt umieszczonych na podpórkach węzłowych lub słupach można też określić obciążenie punktowe od "wygładzonej" lub nieemoranej siły tnącej na obwodzie krytycznym.
W komentarzu do normy EN 1992-1-1 [2] sekcja "Do (5)" oznacza, że przy użyciu płaskich płyt składniki obciążenia z obciążenia równomiernie rozłożonego w obwodzie krytycznym nie mogą być pomijane ani odejmowane.
Uwzględnienie obciążenia powierzchniowego wewnątrz obwodu krytycznego

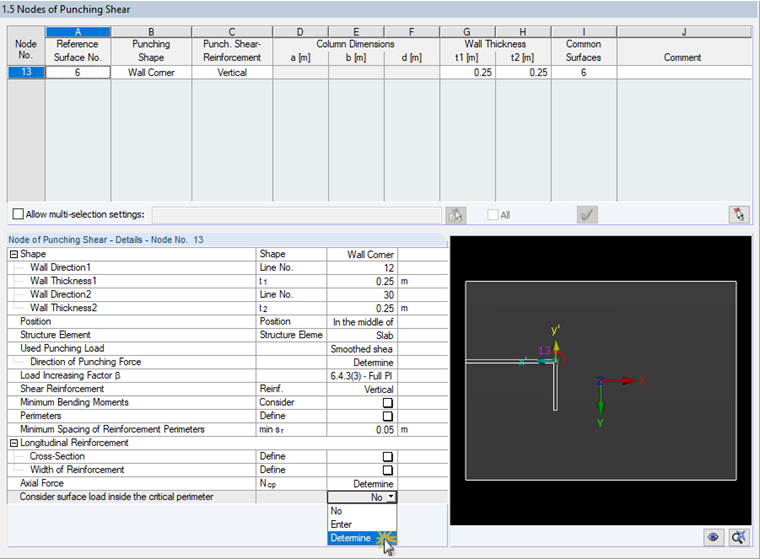

Od wersji programowej RFEM 5.20.01 RF-PUNCH Pro oferuje opcję uwzględniania obciążenia powierzchniowego w obwodzie krytycznym. Opcja ta jest podana w tabeli "1.5 Węzły przebijania otworowego".
Dostępne są trzy następujące opcje:
- Nie należy uwzględniać obciążenia powierzchniowego wewnątrz obwodu krytycznego
- W tym polu należy wprowadzić obciążenie powierzchniowe wewnątrz obwodu cirtical
- Określa obciążenie powierzchniowe wewnątrz obwodu krytycznego
Wyciąganie między opcjami "Enter" i "Determine"

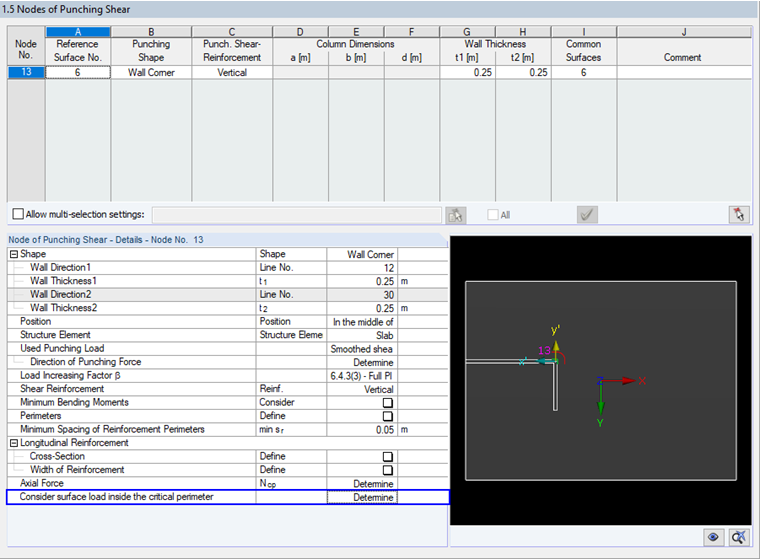

RF-PUNCH Pro może automatycznie obliczać obciążenie powierzchniowe wewnątrz obwodu krytycznego za pomocą rozkładu obciążenia na powierzchni w danym przypadku obciążenia.

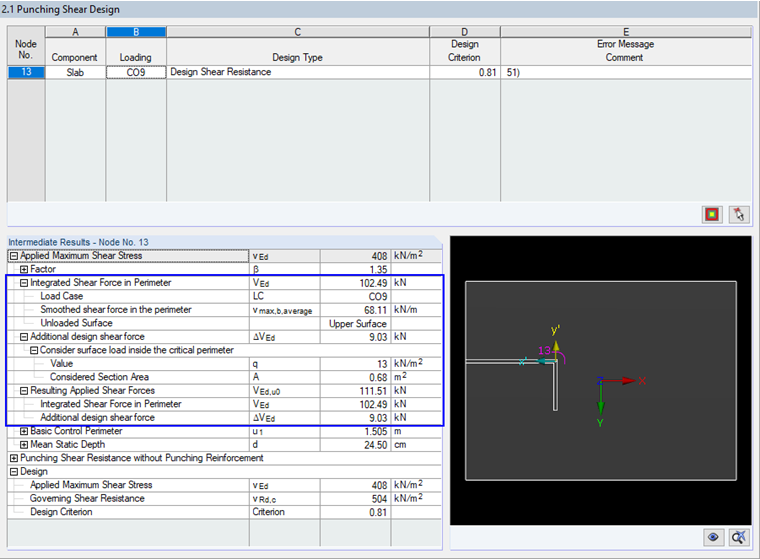

Wyniki pośrednie dla automatycznego wyznaczania obciążenia powierzchniowego w obwodzie krytycznym są przedstawione w sekcji tabeli wyników "2.1 Wymiarowanie metodą ścinania" w sekcji "Maksymalne obciążenie stosowane przy ścinaniu". W tej sekcji jest również przedstawiany zastosowany rozmiar powierzchni.

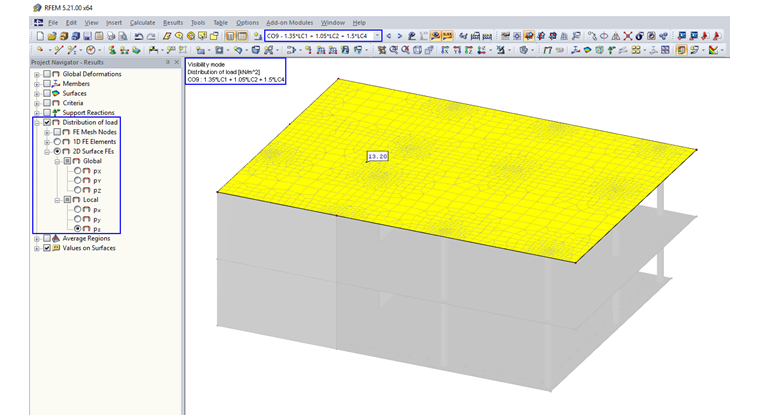

Obciążenie powierzchniowe zastosowane w module dodatkowym można sprawdzić graficznie poprzez wyświetlenie "Rozkładu obciążenia" dla węzła wiodącego KO (w tym przypadku KO9, zob. Wyniki na Rysunku 03) dla elementów 2D. Rozkład obciążeń można znaleźć w nawigatorze Wyniki, gdy dla KO9 wyświetlane jest wyświetlanie wyników.
W przypadku wybrania opcji "Wprowadzić" okno dialogowe ulegnie zmianie i można bezpośrednio wprowadzić wartość obciążenia.
Odspirowywanie pomiędzy kombinacjami obciążeń i wyników

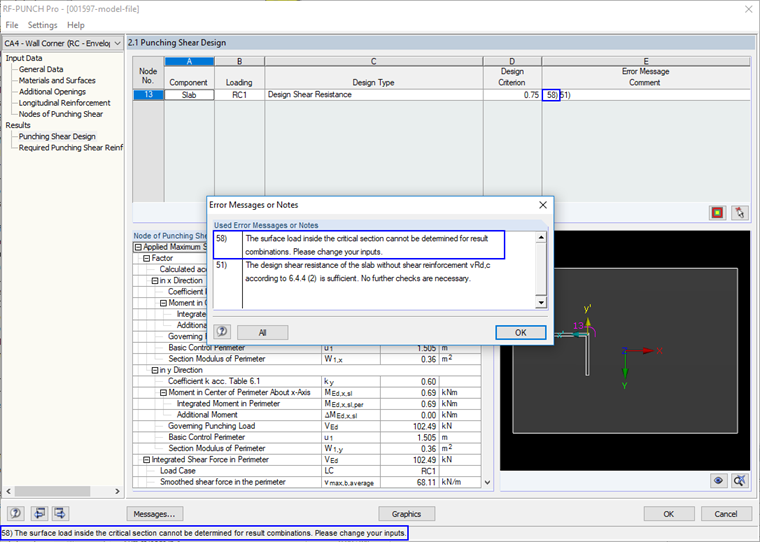

Opcję "Ustalanie" można wybrać, jeżeli obciążenie jest wyraźnie zdefiniowane. Dzieje się tak w przypadku, gdy do obliczeń zostały wybrane kombinacje obciążeń w oknie dialogowym "1.1 Dane ogólne". Jeżeli zamiast KO wybrane są kombinacje wyników (KO), nie występuje sytuacja, że istnieje wyraźne obciążenie. W takim przypadku wyświetlany jest komunikat 58), w którym w przypadku kombinacji wyników nie można określić obciążenia powierzchniowego w sekcji krytycznej.
