Tenho um modelo com superfícies e barras. Lässt man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die Stäbe in ihrer Ursprungsposition.Die Stäbe sind aber mit den Flächen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. Onde está o erro?

Q: Tenho um modelo com superfícies e barras. Lässt man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die Stäbe in ihrer Ursprungsposition.Die Stäbe sind aber mit den Flächen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. Onde está o erro?

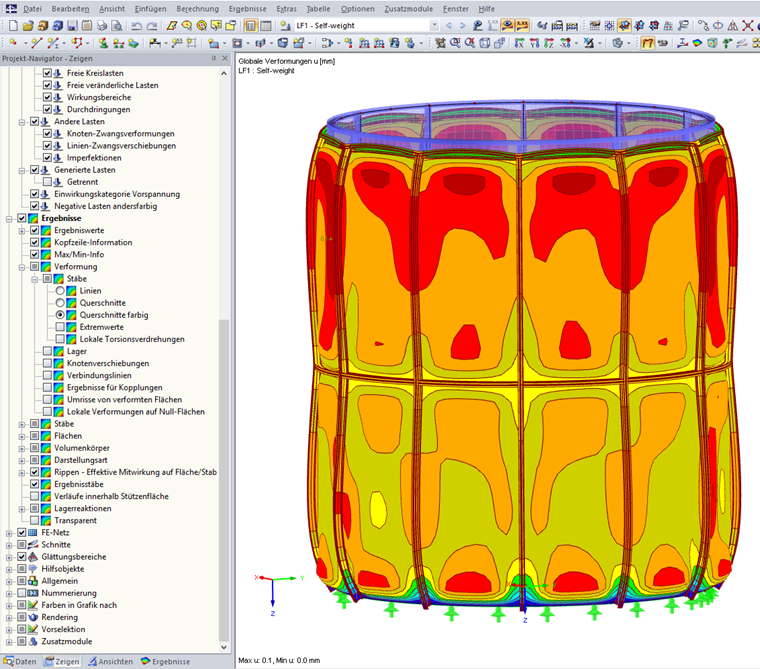

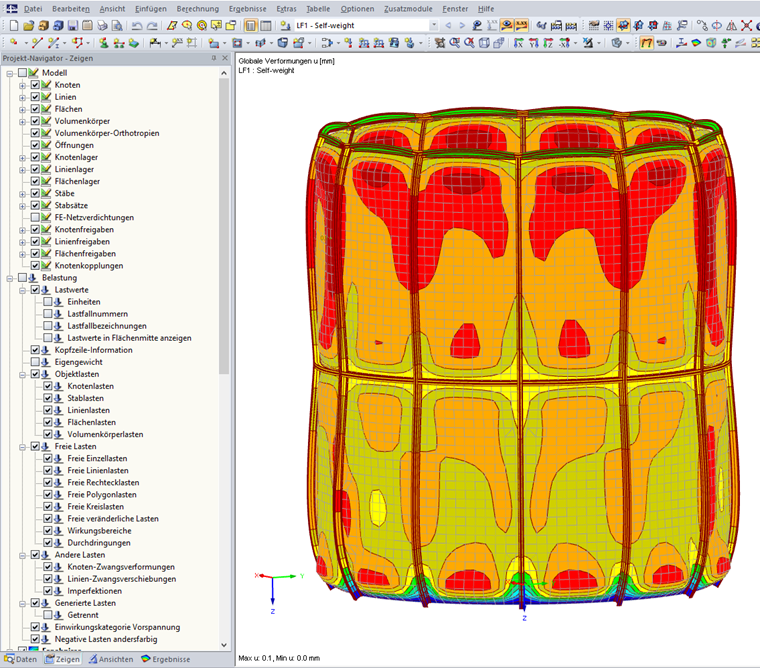

Para evitar uma visualização confusa, as deformações das barras são apresentadas apenas como linhas na configuração padrão.Im Projekt-Navigator - Zeigen kann die Darstellung so angepasst werden, dass die Stabverformungen auch als gerenderte Querschnitte angezeigt werden (Bild 1).Des Weiteren ist es im "Zeigen"-Navigator möglich, das unverformte Modell auszublenden, um nur die Verformungen zu betrachten (Bild 2).

Question

Tenho um modelo com superf&#237;cies e barras. L&#228;sst man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die St&#228;be in ihrer Ursprungsposition.Die St&#228;be sind aber mit den Fl&#228;chen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. Onde est&#225; o erro?

Accepted Answer

Para evitar uma visualiza&#231;&#227;o confusa, as deforma&#231;&#245;es das barras s&#227;o apresentadas apenas como linhas na configura&#231;&#227;o padr&#227;o.Im Projekt-Navigator - Zeigen kann die Darstellung so angepasst werden, dass die Stabverformungen auch als gerenderte Querschnitte angezeigt werden (Bild 1).Des Weiteren ist es im "Zeigen"-Navigator m&#246;glich, das unverformte Modell auszublenden, um nur die Verformungen zu betrachten (Bild 2).

Visualização das deformações das barras

Tenho um modelo com superfícies e barras. Lässt man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die Stäbe in ihrer Ursprungsposition. Die Stäbe sind aber mit den Flächen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. Onde está o erro?
