Ho un modello con superfici e aste. Lässt man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die Stäbe in ihrer Ursprungsposition.Die Stäbe sind aber mit den Flächen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. Qual è il motivo?

Question

Ho un modello con superfici e aste. L&#228;sst man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die St&#228;be in ihrer Ursprungsposition.Die St&#228;be sind aber mit den Fl&#228;chen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. Qual &#232; il motivo?

Accepted Answer

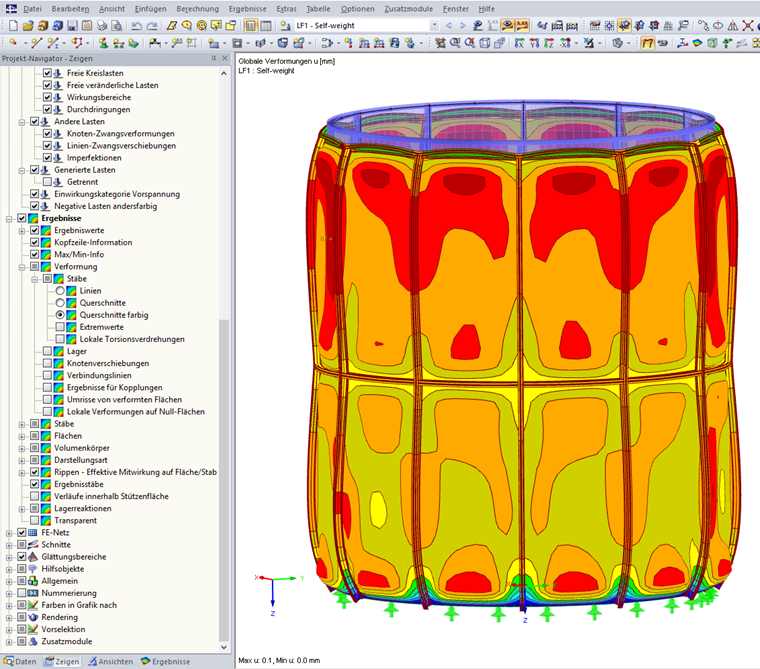

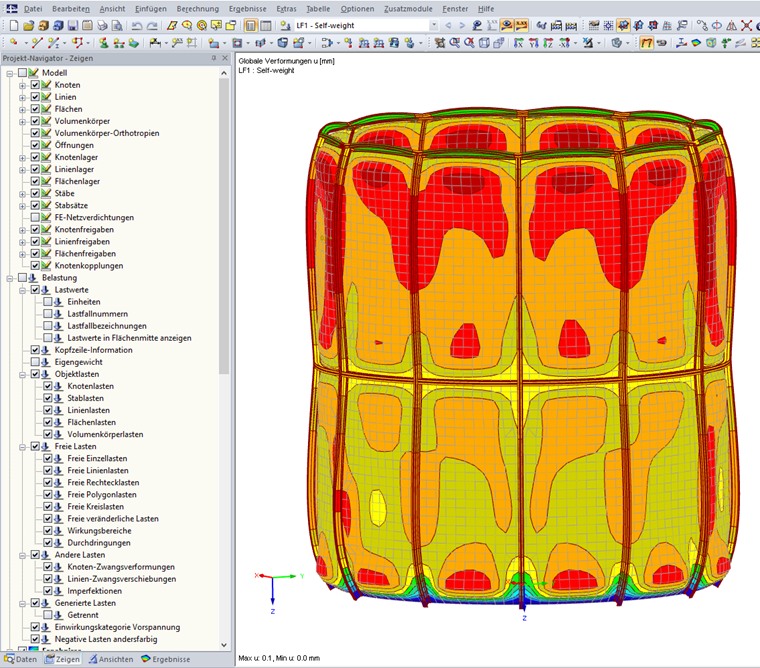

Per evitare una visualizzazione confusa, gli spostamenti generalizzati dell'asta sono visualizzati solo come linee nell'impostazione predefinita.Im Projekt-Navigator - Zeigen kann die Darstellung so angepasst werden, dass die Stabverformungen auch als gerenderte Querschnitte angezeigt werden (Bild 1).Des Weiteren ist es im "Zeigen"-Navigator m&#246;glich, das unverformte Modell auszublenden, um nur die Verformungen zu betrachten (Bild 2).

Visualizzazione degli spostamenti generalizzati delle aste

Ho un modello con superfici e aste. Lässt man sich nach der Berechnung die Verformungen in der Grafik anzeigen, bleiben die Stäbe in ihrer Ursprungsposition. Die Stäbe sind aber mit den Flächen verbunden und in der Tabelle werden auch Stabverformungen ausgegeben. Qual è il motivo?
