Aby zobrazení nebylo příliš nepřehledné, zobrazí se deformace prutů ve standardním nastavení pouze jako linie.

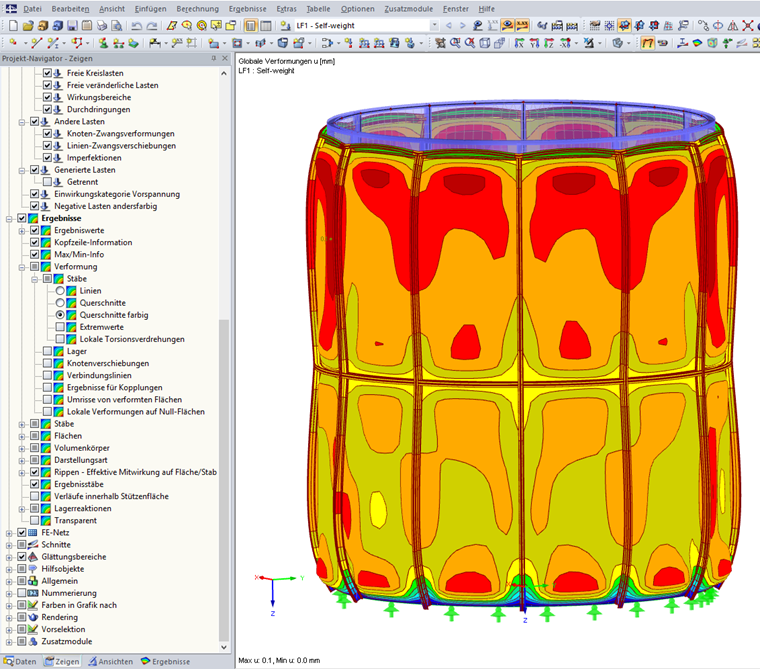

V navigátoru projektu Zobrazit lze zobrazení upravit tak, aby se deformace prutů zobrazovaly také jako renderované průřezy (Obrázek 01).

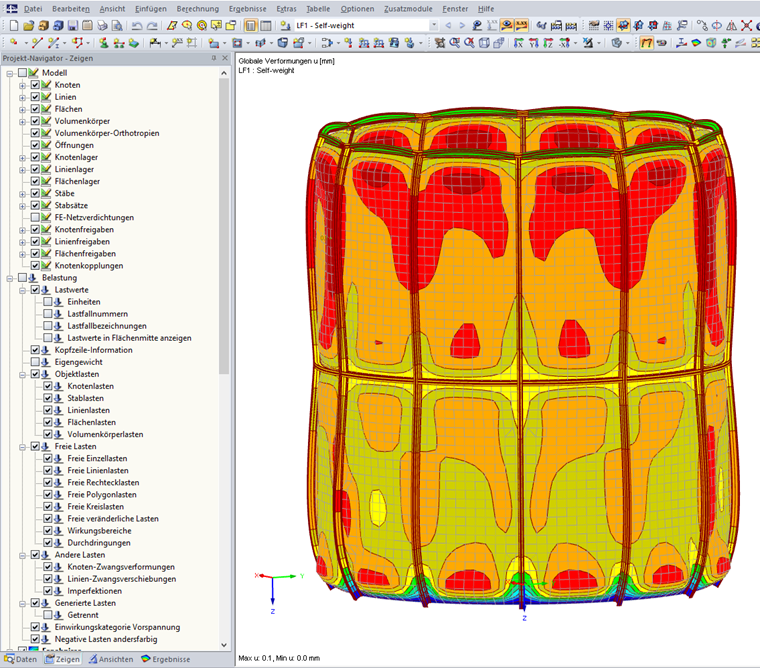

Kromě toho je možné v navigátoru "Zobrazit" skrýt nedeformovaný model, aby se zohlednily pouze deformace (Obrázek 02).
