FAQ 000258 PL

1. grudnia 2017

Markus Baumgärtel Ustawienia wyświetlania RFEM

Mam model z powierzchniami i prętami. W przypadku wyświetlenia odkształceń w grafice pręty pozostają w swoim położeniu początkowym.

Pręty są połączone z powierzchniami, a tabela pokazuje także odkształcenia prętów. Jaki jest powód takiego zachowania?

Odpowiedź

Aby uniknąć nadmiernie zakrzywionego wyświetlania, odkształcenia prętów są domyślnie wyświetlane w postaci linii.

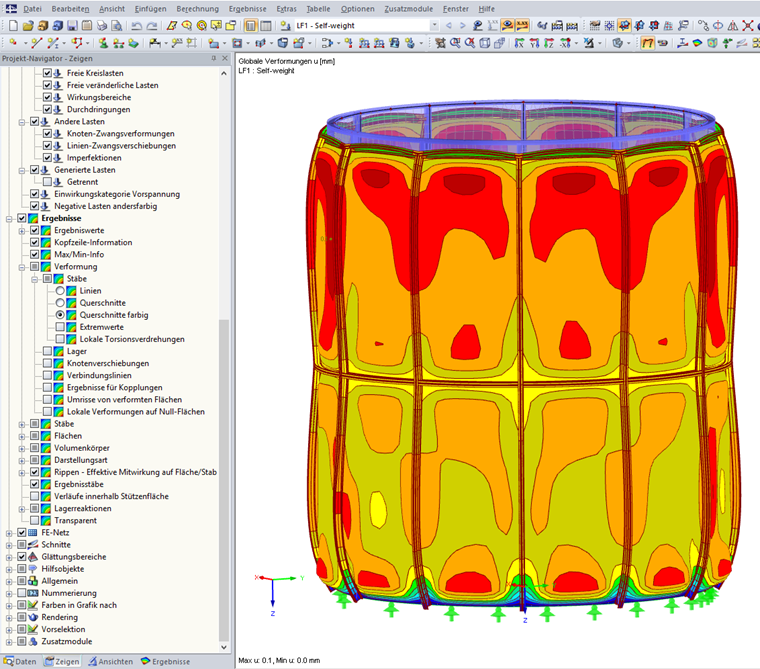

W nawigatorze "Ekran" można dostosować sposób wyświetlania, aby odkształcenia prętów były przedstawiane także jako wytłoczone przekroje.

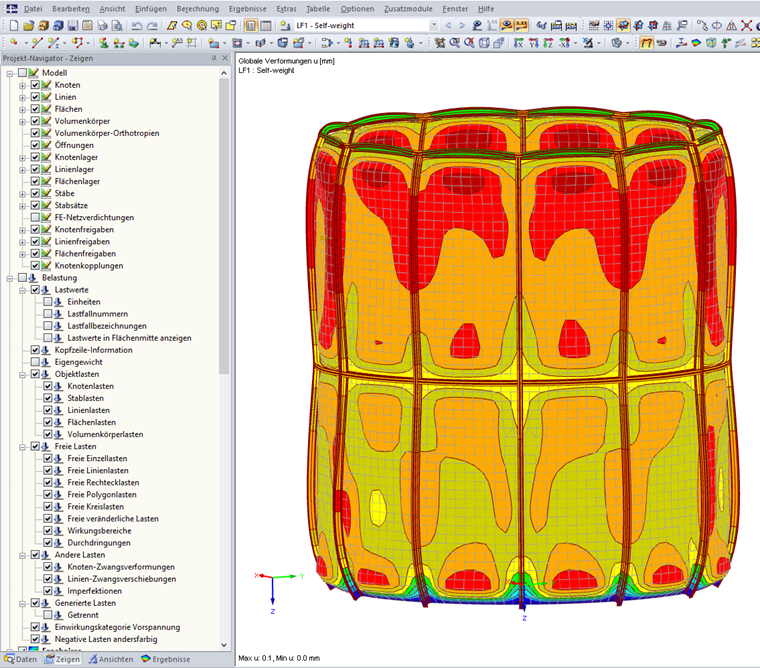

Ponadto w nawigatorze "Ekran" można ukryć nieodkształcony model, aby wyświetlić tylko odkształcenia.

Słowa kluczowe

odkształcenie Odkształcenia pręta Renderowanie Renderowane
