Pergunta

Os apoios de linha e os apoios de nós são muito grandes. Como é que posso ajustar o tamanho do apoio?

Resposta:

Por defeito, o tamanho do apoio é otimizado para estruturas de betão armado.

O tamanho da visualização pode ser facilmente alterado clicando com o botão direito do rato no apoio. Em seguida, selecione a opção "Diminuir tamanho" no menu de atalho.

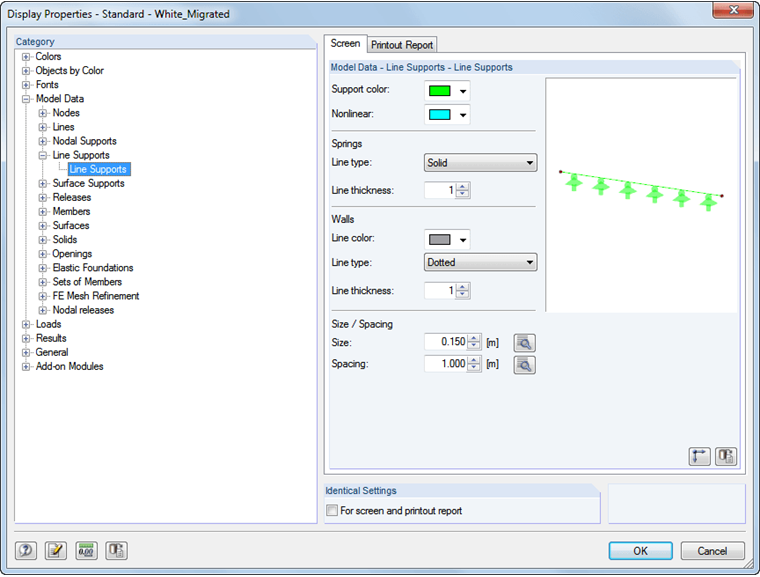

Se não houver melhorias, selecione a opção "Propriedades de visualização" no menu de atalho. O tamanho do símbolo de apoio é baseado nas configurações de limite que correspondem ao tamanho de todo o modelo. Estes limites podem ser ajustados através do botão [Configurações] (ver imagem).

Pode guardar as propriedades de visualização modificadas nas configurações. Desta forma, é possível criar várias propriedades de visualização adaptadas a diferentes estruturas. A configuração atual pode ser guardada e os ficheiros de configuração podem ser abertos através do menu "Configurações" → "Gestor de configuração" do RFEM.
