Tento text byl přeložen Google překladačem Zobrazit původní text

FAQ 000260 CS

1. prosince 2017

Nastavení zobrazení RFEM RSTAB

Linie a uzlové podpory jsou příliš velké. Jak lze upravovat velikost podpor?

Odpověď

Velikost podpor je ve výchozím nastavení optimalizována u železobetonových konstrukcí.

Nejjednodušším způsobem, jak změnit zobrazenou velikost, je kliknout pravým tlačítkem myši na podporu a následně vybrat příkaz "Snížit velikost".

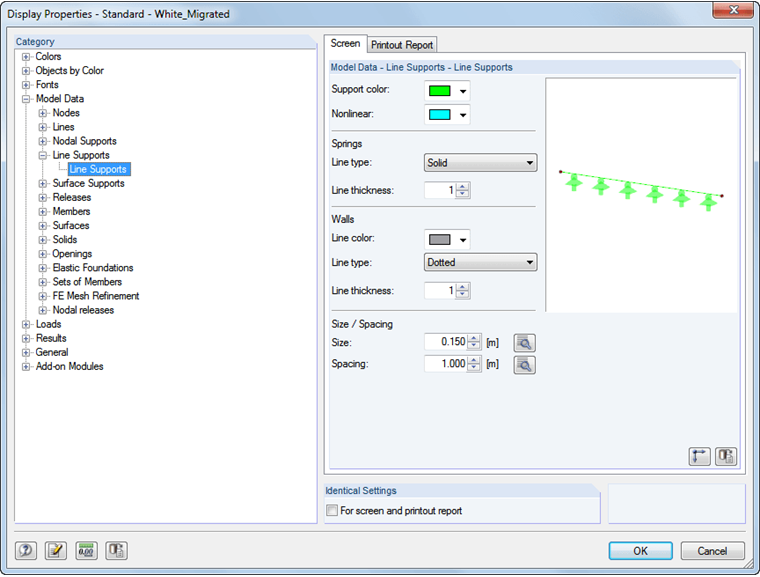

Pokud se tím nezlepší zobrazení, postupujte podle dialogu "Vlastnosti zobrazení". Symboly podpory obsahují mezní hodnoty relativně k globálnímu modelu. Mezní hodnoty lze upravit na [Nastavení] (viz obrázek).

Vlastnosti zobrazení lze uložit v konfiguraci. Tímto způsobem můžeme připravit různé vlastnosti zobrazení. Aktuální konfiguraci lze uložit nebo opětovně načíst z "Možnosti" z hlavní nabídky "Konfigurační správce".

Klíčová slova

Snížení velikosti zobrazení Vlastnosti zobrazení Příliš velká podpora Nastavení detailu
