Pytanie

Podpory liniowe i węzłowe są wyświetlane w zbyt dużych rozmiarach. Jak mogę dostosować rozmiar podpory?

Odpowiedź:

Domyślnie rozmiar podpory jest zoptymalizowany dla konstrukcji żelbetowych.

Możesz łatwo zmienić rozmiar wyświetlania, klikając podporę prawym przyciskiem myszy. Następnie należy wybrać opcję "Zmniejsz rozmiar" w menu kontekstowym.

Jeżeli nie ma poprawy należy wybrać opcję "Właściwości wyświetlania" w menu kontekstowym. Rozmiar symbolu podpory opiera się na ustawieniach granicznych odpowiadających rozmiarowi całego modelu. Granice te można dostosować za pomocą przycisku [Ustawienia] (patrz rysunek).

Zmodyfikowane właściwości wyświetlania można zapisać w konfiguracjach. W ten sposób można tworzyć różne właściwości wyświetlania dostosowane do różnych konstrukcji. Za pomocą menu "Ustawienia" → "Menedżer konfiguracji" można zapisać bieżącą konfigurację, a pliki konfiguracyjne można otwierać.

FAQ

[PL] FAQ 000260 | Podpory liniowe i podpory węzłowe są wyświetlane za duże. Jak mogę dostosować ...

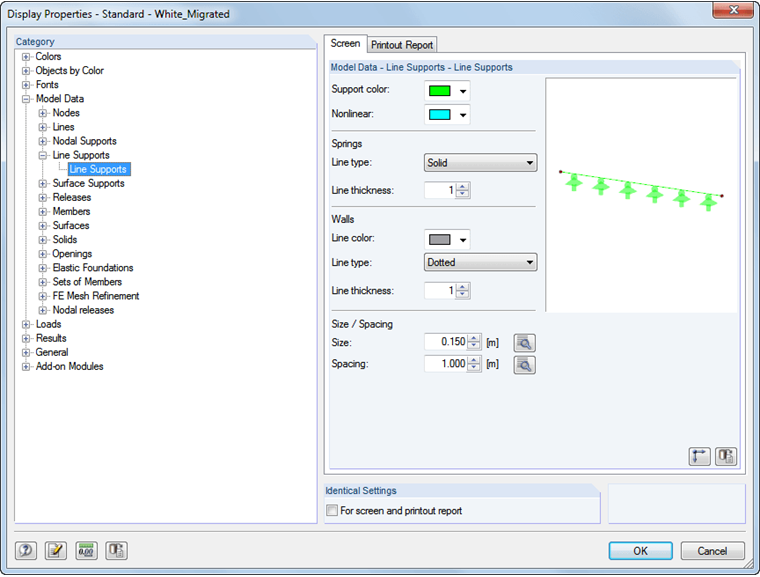

Edytowanie właściwości wyświetlania
