Resposta:
Para definir aberturas e recortes em paredes, é necessário definir as linhas de fronteira da abertura. Bei ebenen Flächen können diese problemlos erzeugt werden.

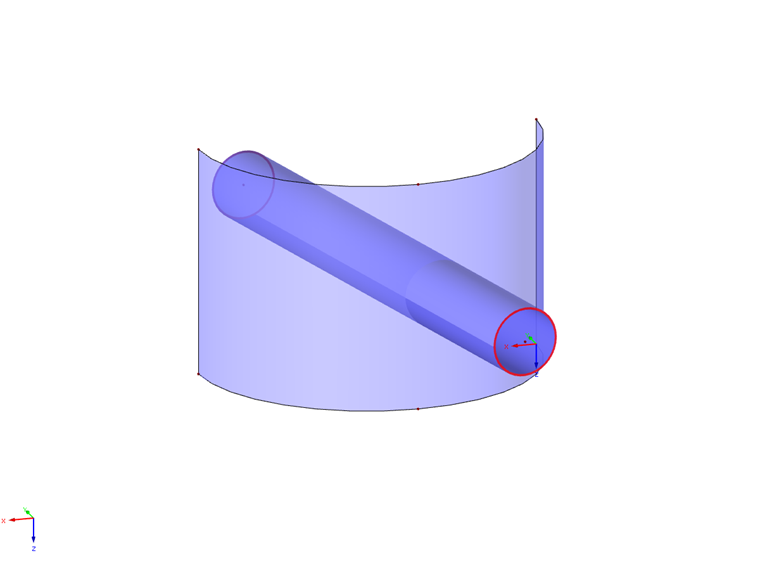

Bei gekrümmten Flächen ist dies jedoch nicht so einfach möglich, sodass man sich hier der Durchdringungen bedienen kann. Hierzu müssen Sie zunächst ein Objekt erzeugen, das die Fläche an der gewünschten Stelle der Öffnung durchdringt. In diesem Fall ist es ein Rohr.
Anschließend selektieren Sie gleichzeitig die Flächen und wählen dann aus dem Kontextmenü den Befehl "Durchdringung erzeugen". Dadurch werden die Durchdringungskurven erstellt.

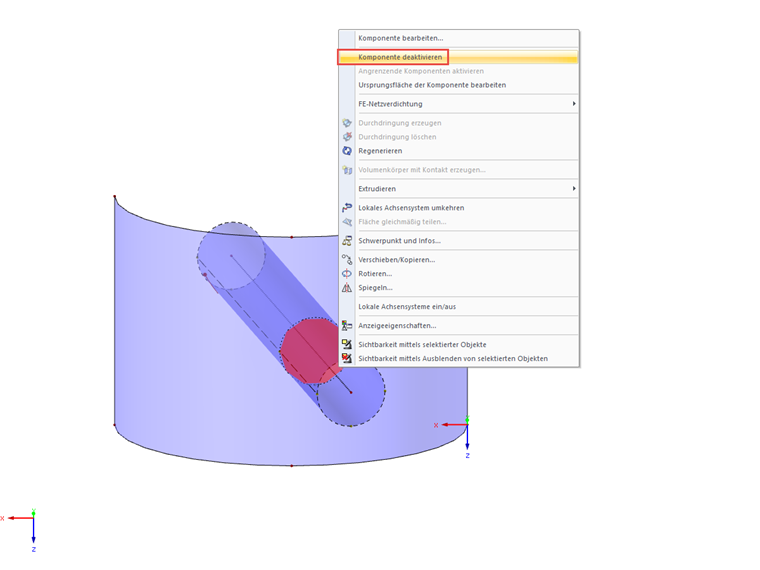

Sie können über das Menü "Komponente bearbeiten" das Register "Komponente" aufrufen und dort die erzeugten Flächenteile aktivieren oder deaktivieren. Damit die Öffnung entsteht, entfernen Sie alle Haken von den aktiven Komponenten, die nicht benötigt werden.
