FAQ 001058 CS

1. prosince 2017

Modelování | Konstrukce RFEM

Je třeba modelovat zakřivený stěnový prvek s několika vroubkovanými kruhovými otvory v dané ploše. Pokud chceme tyto otvory vytvořit v programu RFEM, obvykle bychom v stěnovém prvku nakreslili kružnici, čímž vytvoříme otvor.

Jak nakreslit kruh na zakřivené ploše?

Odpověď

Při zadávání otvorů a výřezů ve stěnách je třeba zadat okrajové linie otvorů. To je snadné pro rovinné plochy.

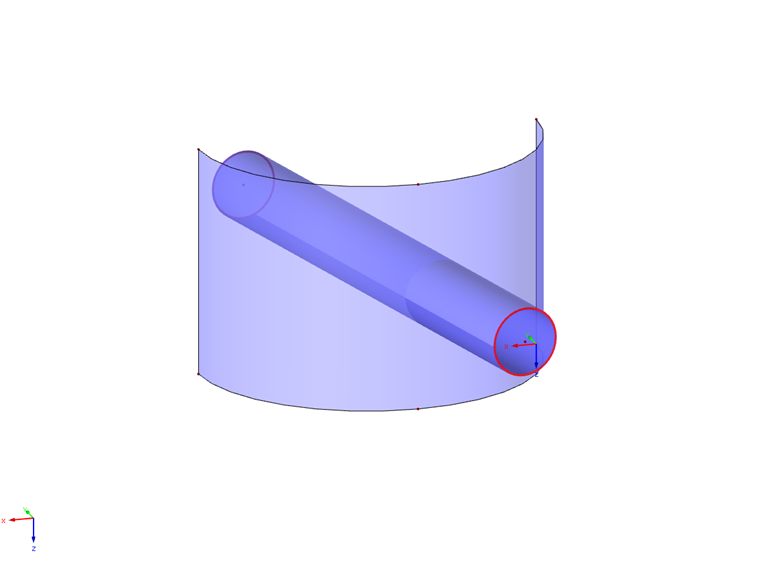

Pro zakřivené plochy je to obtížnější. Můžete tak vytvořit průniky. Nejdříve vytvořte objekt, který proniká na požadované místo v otvoru (v tomto případě trubka).

Plochy pak vybereme podobně a v místní nabídce vybereme příkaz "Vytvořit průnik". Tím vytvoříme křivek průniků.

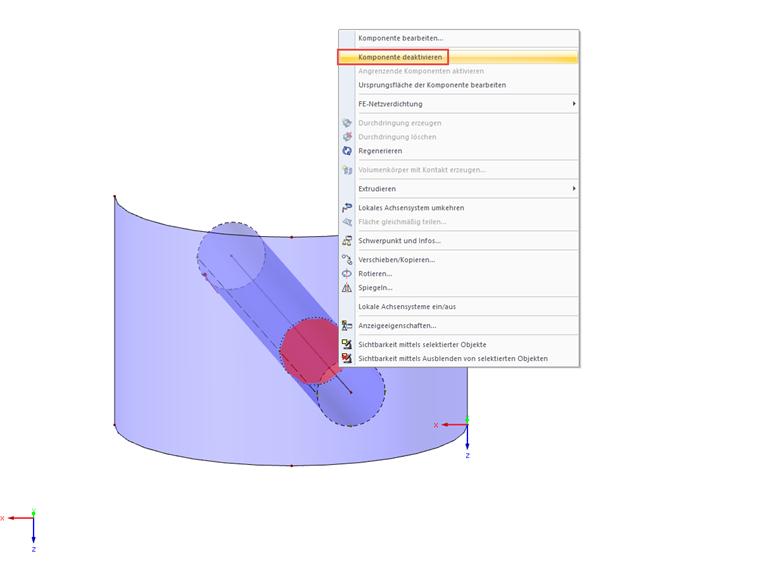

V dialogu "Upravit plochu" vybereme v záložce "Integrované" pro zobrazení vytvořených prvků plochy. Pokud chceme otvor vytvořit, je třeba zrušit zaškrtávací políčko pro aktivní součásti plochy, které již nejsou zapotřebí.
