2318x

2020-01-02

Pytanie

Potrzebuję zamodelować zakrzywiony element ścienny, wiercąc w powierzchni kilka okrągłych otworów. Aby utworzyć te otwory w programie RFEM, zwykle rysuję okrąg w elemencie ściany, aby utworzyć otwór. Ale jak narysować okrąg na zakrzywionej powierzchni?

Odpowiedź:

Aby zdefiniować otwory i wycięcia w ścianach, konieczne jest zdefiniowanie linii granicznych otworu. Jest to łatwe w przypadku płaskich powierzchni.

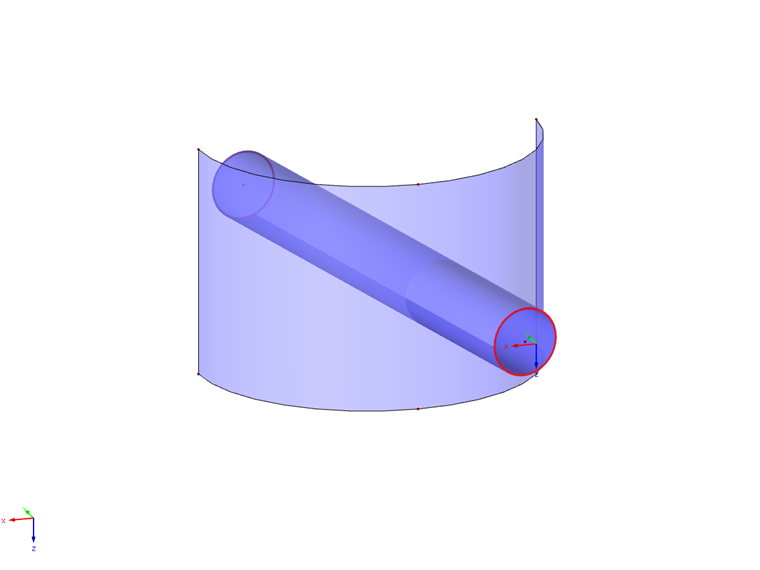

W przypadku powierzchni zakrzywionych nie jest to takie łatwe, ponieważ można zarządzać tylko przecięciami. Przede wszystkim należy utworzyć obiekt, który wbije się w powierzchnię w żądanym miejscu otworu. W tym przypadku jest to rura.

Następnie należy jednocześnie zaznaczyć powierzchnie i wybrać opcję "Utworzyć przecięcie" w menu kontekstowym. W ten sposób powstają krzywe przecięcia.

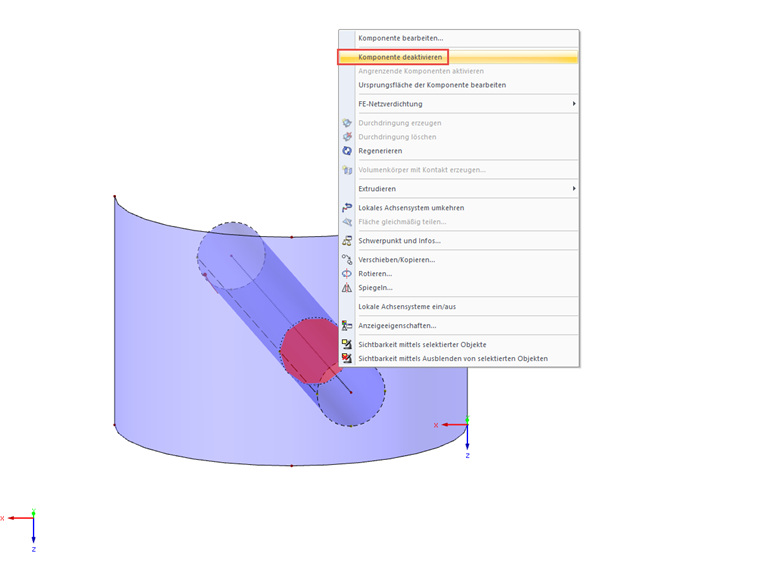

Otworzyć zakładkę "Składnik" za pomocą menu "Edytować element", w którym można wyświetlić lub ukryć utworzone składowe powierzchni. Aby utworzyć otwór, należy usunąć zaznaczenie z pól wyboru aktywnych elementów, które nie są już potrzebne.

FAQ

[PL] FAQ 001058 | Potrzebuję zamodelować zakrzywiony element ściany, wiercąc w niej kilka okrągłych otworów ...

Utworzony obiekt

dezaktywuj komponent
