Je dois modéliser un élément de paroi courbée avec des ouvertures circulaires sur sa surface. En temps normal pour créer ces forages dans RFEM j'aurais dessiné un cercle sur la paroi pour créer l'ouverture.

Mais comment je dois m'y prendre pour dessiner un cercle sur une surface courbée ?

Réponse

Pour définir les ouvertures et les évidements dans les murs, vous devez définir les lignes de contour de l'ouverture. Cette opération est simple pour les surfaces planes.

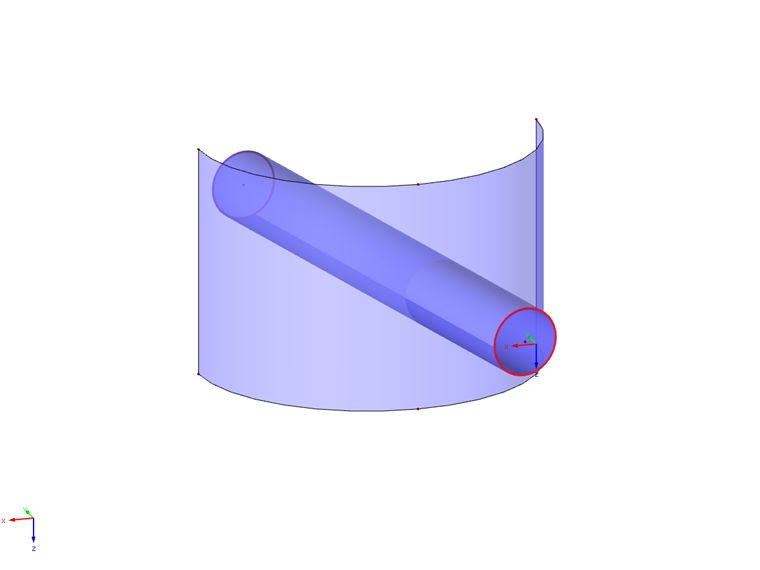

Il est plus délicat pour les surfaces courbes. Vous pouvez cependant le faire en créant des intersections. Tout d'abord, créez un objet qui pénètre dans la surface à l'emplacement souhaité de l'ouverture (dans ce cas, un tuyau).

Sélectionnez ensuite les surfaces et sélectionnez «Créer une intersection» dans le menu contextuel. Les courbes d'intersection sont ainsi créées.

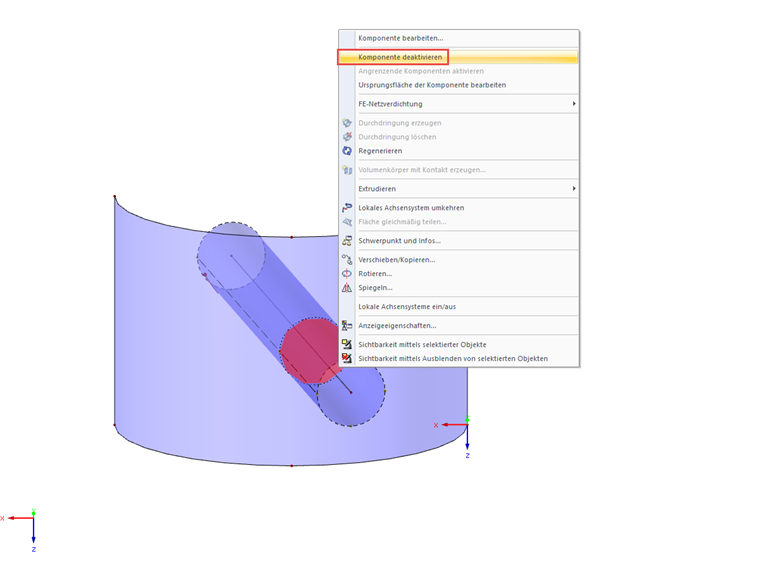

Vous pouvez utiliser le menu «Modifier le composant» pour ouvrir l'onglet «Composant» où vous pouvez activer ou désactiver les parties de surface générées. Pour créer l'ouverture, supprimez toutes les tiques des composants actifs qui ne sont pas nécessaires.

Mots-clés

Intersection Tuyau quadrangle Courbe intersection
