Integration von Linien und Knoten in Flächen

No modelo, as linhas e os nós que se encontram no plano não estão integrados nas propriedades da superfície. Auch bei Selektion der Fläche und mit "Selektieren → Zusammengehörige Objekte" werden nur die Randlinien selektiert, nicht aber die Linien, die in der Fläche liegen. Beim Befehl "Selektieren speziell" mit "Eingabe der Ebene mittels 3 Knoten" sind die Linien in der Fläche integriert dargestellt, nach dem Erzeugen des FE-Netzes wiederum nicht. Die Toleranzen beim Modell-Regenerieren habe ich auf ein plausibles Maß gesetzt.

Resposta:

Objetos como linhas e nós são integrados automaticamente numa superfície por defeito, assim que esses objetos tem uma função estática (por exemplo, apoios, referência de carga). Statisch nicht relevante Objekte hingegen werden nicht automatisch integriert.

Der Grund ist folgender: An integrierten Linien werden die Ergebnisse nicht geglättet, sodass oft ein Sprung im Farbverlauf der Ergebniswerte auftritt. An statisch relevanten Linien ist dies auch korrekt. Manche integrierte Linien sind aber nur Konstruktionslinien, die vor allem beim Einlesen von DXF-Dateien importiert werden.

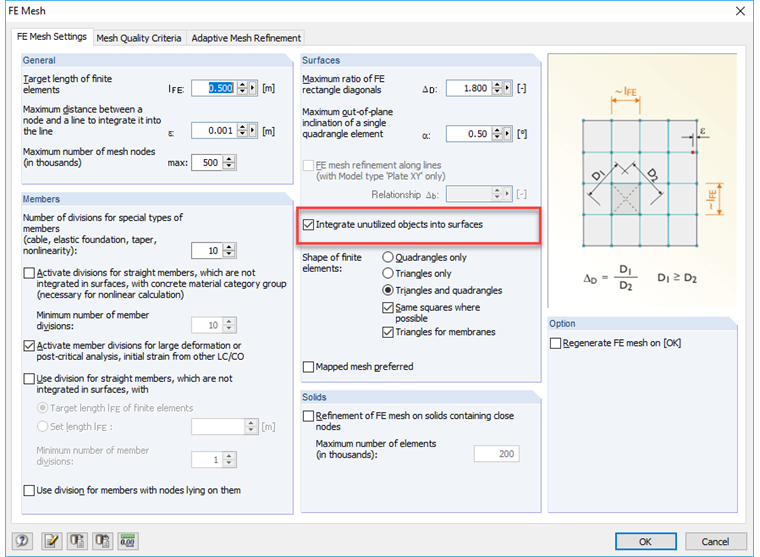

Wenn Sie im Dialog FE-Netz-Einstellungen das Kontrollfeld "Nicht verwendete Objekte in die Flächen integrieren" anhaken (siehe Bild), werden alle Linien in die Fläche integriert.

Diálogo "Configuração da malha de EF"
