Question

Nel modello, le linee e i nodi che giacciono nel piano non sono integrati nella superficie nelle propriet&#224; della superficie. Auch bei Selektion der Fl&#228;che und mit "Selektieren → Zusammengeh&#246;rige Objekte" werden nur die Randlinien selektiert, nicht aber die Linien, die in der Fl&#228;che liegen.Beim Befehl "Selektieren speziell" mit "Eingabe der Ebene mittels 3 Knoten" sind die Linien in der Fl&#228;che integriert dargestellt, nach dem Erzeugen des FE-Netzes wiederum nicht. Die Toleranzen beim Modell-Regenerieren habe ich auf ein plausibles Ma&#223; gesetzt.

Accepted Answer

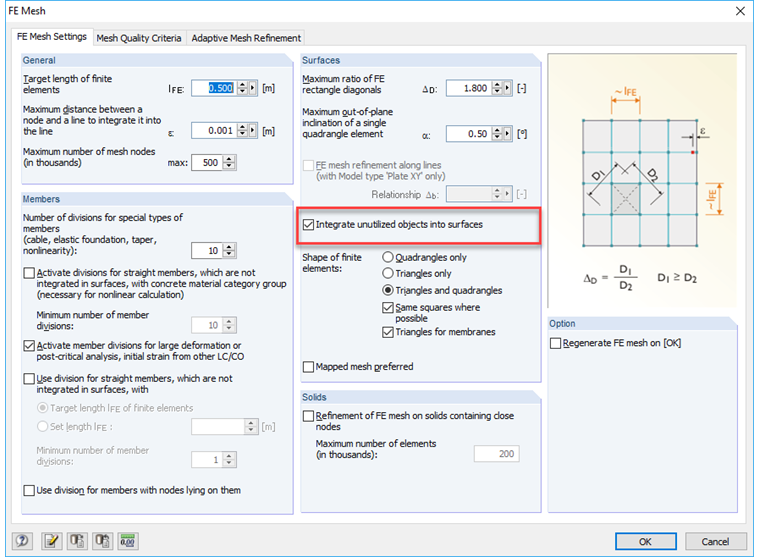

Oggetti come linee e nodi vengono integrati automaticamente in una superficie per impostazione predefinita, non appena questi oggetti hanno una funzione statica (ad esempio, vincoli esterni, riferimento del carico). Statisch nicht relevante Objekte hingegen werden nicht automatisch integriert.Der Grund ist folgender: An integrierten Linien werden die Ergebnisse nicht gegl&#228;ttet, sodass oft ein Sprung im Farbverlauf der Ergebniswerte auftritt. An statisch relevanten Linien ist dies auch korrekt. Manche integrierte Linien sind aber nur Konstruktionslinien, die vor allem beim Einlesen von DXF-Dateien importiert werden.Wenn Sie im Dialog FE-Netz-Einstellungen das Kontrollfeld "Nicht verwendete Objekte in die Fl&#228;chen integrieren" anhaken (siehe Bild), werden alle Linien in die Fl&#228;che integriert.

Integrazione di linee e nodi nelle superfici
