FAQ 001423 CS

1. prosince 2017

Robert Vogl Výpočet RFEM

V modelu nejsou linie a uzly ležící v rovině integrovány do plochy vlastností plochy. Také při výběru plochy pomocí funkce "Vybrat → Související objekty" se vyberou pouze okraje, nikoli linie uvnitř plochy.

V případě příkazu "Vybrat v rovině" se zadáním "Definovat rovinu pomocí 3 uzlů" se linie zobrazí jako integrované na ploše, nikoli však po vytvoření sítě KP. V případě potřeby jsem nastavil tolerance pro regeneraci modelu konstrukce.

Odpověď

Objekty, jako například linie a uzly, se automaticky automaticky integrují do určité plochy, pokud mají tyto objekty statické funkce (například podporují vztah zatížení). Objekty, které nejsou staticky relevantní, nejsou automaticky integrovány do plochy.

Důvodem je následující: výsledky nejsou v integrovaných liniích zprůměrovány, což vede často k skoku v rozdělení barev mezi výsledky. U staticky relevantních linií je to také správné. Mnoho integrovaných řad však představují tzv. Konstrukční linie, které se importují zejména při importu souboru DFX.

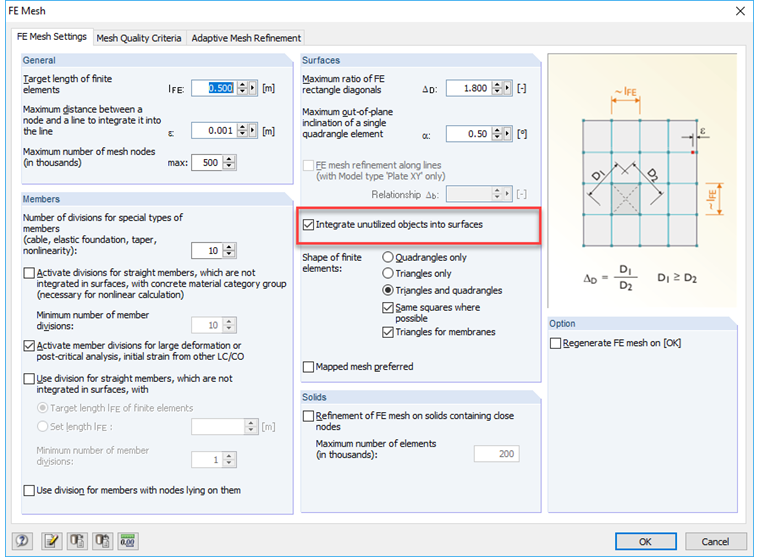

Pokud v dialogu Nastavení sítě konečných prvků vybereme v poli RFEM (viz obrázek) políčko "Integrovat nepoužívané objekty do plochy", budou všechny linie začleněny do plochy.

Klíčová slova

Integrované objekty Uzlu Plochy Linie Síť KP
