Pergunta

Para o dimensionamento no RF-CONCRETE, recebo os resultados divididos nas direções 1, 2 e 3. Qual é a definição geral das direções da armadura?


Resposta:

A posição da armadura é definida no RFEM da seguinte forma:

1.) Direções 1, 2 e 3

As direções 1, 2 e 3 para os resultados do RF-CONCRETE Surfaces são as direções da armadura. As direções 1 e 2 correspondem às direções dos eixos locais x e y. A direção 1 corresponde ao eixo local x, a direção 2 ao eixo local y (desde que nenhum ângulo de rotação tenha sido definido para a armadura: n1 = x e n2 = y para phi1 = 0 ° e phi2 = 90 °).

Um ângulo de rotação definiria o Eixo 3.

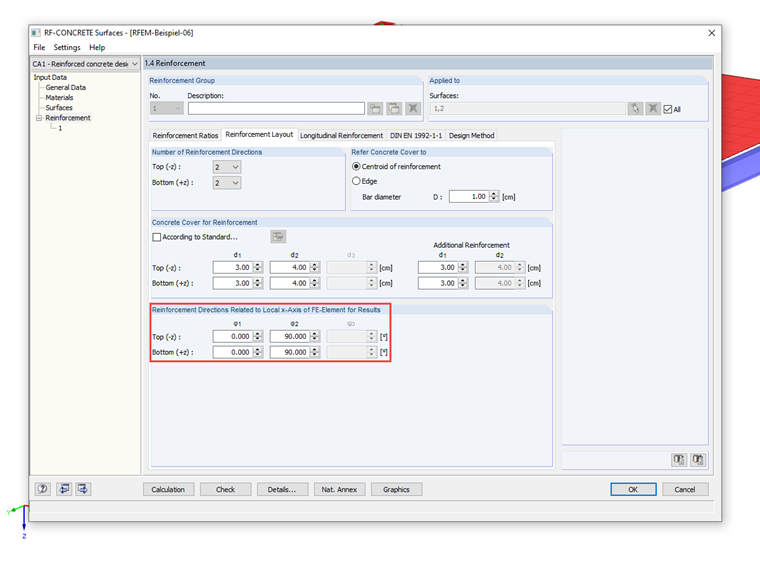

Pode definir o ângulo na janela 1.4 do RF-ONCRETE Surfaces no separador Disposição da armadura.

Para forças internas, as designações 1 e 2 são as direções dos eixos principais.

2.) Parte superior/inferior para armadura (eixo Z global, inferior )

Uma vez que o RFEM também pode calcular e dimensionar estruturas tridimensionais, a descrição para as camadas de armadura deve ser orientada para os sistemas de eixos de superfície locais.

Parte superior significa no lado da superfície oposto à direção positiva do eixo z local. Consequentemente, a posição inferior na direção + z é definida pelo sistema de coordenadas local. Para melhor diferenciação do sistema de coordenadas global (X, Y, Z), é identificado com letras minúsculas.

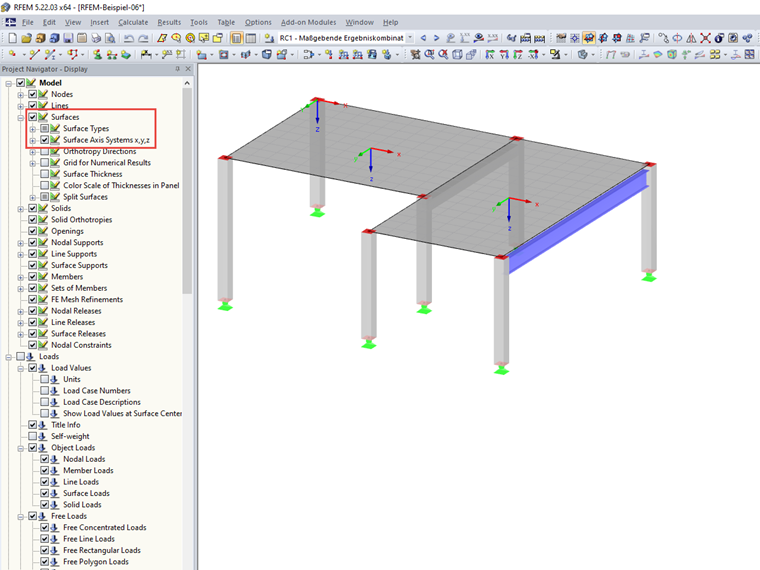

Os eixos x e y estão na superfície, o eixo z é perpendicular à superfície. Você pode exibir o sistema de eixos local da seguinte forma:

- Ative o navegador Mostrar no lado esquerdo do ecrã (é possível definir todas as propriedades de visualização numa estrutura em forma de árvore)

Abra a ramificação "Modelo" → "Superfícies" e ative a caixa de seleção na frente da entrada "Sistemas de eixos de superfície x, y, z".
