Zadání směrů výztuže v RF-CONCRETE

Při výpočtu v přídavném modulu RF-CONCRETE dostanu výsledky rozdělené do směrů 1, 2 a 3. Jak vypadá obecné určení směrů výztuže?


Odpověď:

Poloha výztuže je v programu RFEM definována následovně:

1. Směry 1, 2 a 3

Směry 1, 2 a 3 pro výsledky v přídavném modulu RF-CONCRETE Surfaces jsou směry výztuže. Směry 1 a 2 odpovídají směrům lokálních os x a y. Směr 1 odpovídá lokální ose x, směr 2 lokální ose y (za předpokladu, že nebyl definován žádný úhel natočení pro výztuž: n1 = x a n2 = y pro phi1 = 0° a phi2 = 90°).

Úhel natočení by potom definoval osu 3.

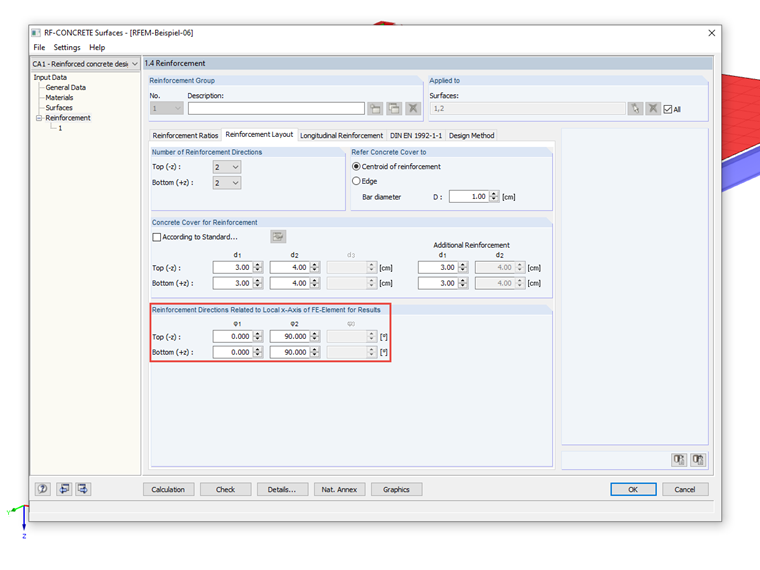

Die Einstellung des Winkels wird in Maske 1.4 von RF-BETON Flächen im Register Bewehrungsanordnung vollzogen.

U vnitřních sil jsou označení 1 a 2 směry hlavních os.

2. Oben/Unten bei Bewehrung (Globale Z-Achse nach unten)

Protože program RFEM umí také počítat a posuzovat trojrozměrné konstrukce, je nutné popis pro vrstvy výztuže orientovat na lokální osové systémy plochy.

Horní přitom znamená na straně plochy, která leží proti kladnému lokálnímu směru osy z. Odpovídajícím způsobem je dolní vrstva definována ve směru +z pomocí lokálního souřadného systému. Pro rozlišení od globálního souřadného systému (X,Y,Z) je označen malými písmeny.

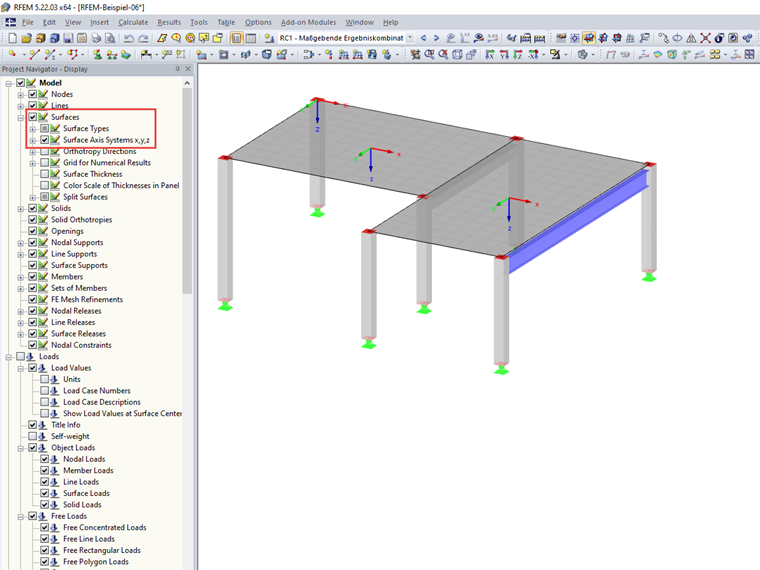

Osy x a y leží v ploše, osa z je kolmá na tuto plochu. Lokální osový systém můžete zobrazit následujícím způsobem:

  • Aktivieren Sie auf der linken Bildschirmseite den Zeigen-Navigator (hier können alle Anzeigeeigenschaften in einer baumförmigen Struktur eingestellt werden)
  • Öffnen Sie den Zweig "Model → Flächen" und aktivieren das Kontrollfeld vor dem Eintrag "Flächen-Achsensysteme x,y,z"

Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.



;
