La position des armatures est définie dans RFEM comme suit :
1.) Orientations 1, 2 et 3
Les directions 1, 2 et 3 pour les résultats de RF-CONCRETE Surfaces sont les directions d'armatures. Les directions 1 et 2 correspondent aux directions des axes locaux x et y. La direction 1 correspond à l'axe local x, la direction 2 à l'axe local y (si aucun angle de rotation n'a été défini pour l'armature : n1 = x et n2 = y pour phi1 = 0° et phi2 = 90°).
Un angle de rotation définirait alors l'axe 3.

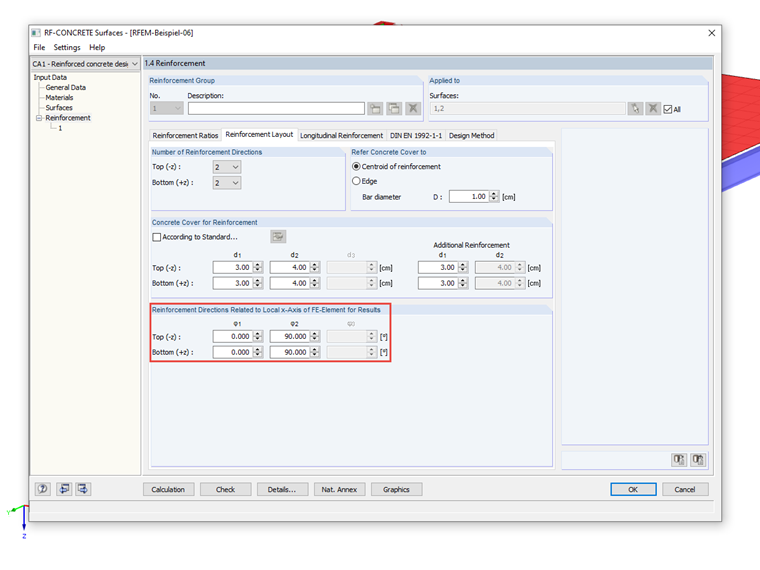

Vous pouvez définir l'angle dans la fenêtre 1.4 de RF-ONCRETE Surfaces dans l'onglet Disposition d'armatures.
Pour les efforts internes, les désignations 1 et 2 sont les directions principales des axes.
2.) Armatures en haut/en bas (axe Z global, bas )
Étant donné que RFEM peut également calculer et vérifier des structures en trois dimensions, la description des couches d'armatures doit être orientée vers les systèmes d'axes de surface locaux.
En haut, on entend le côté de la surface opposé à la direction positive de l'axe z local. Par conséquent, la position inférieure dans la direction + z est définie par le système de coordonnées local. Pour une meilleure distinction du système de coordonnées global (X, Y, Z), il est identifié par des lettres minuscules.
Les axes x et y se trouvent sur la surface, l'axe z est perpendiculaire à la surface. Vous pouvez afficher le système d'axes local comme suit :

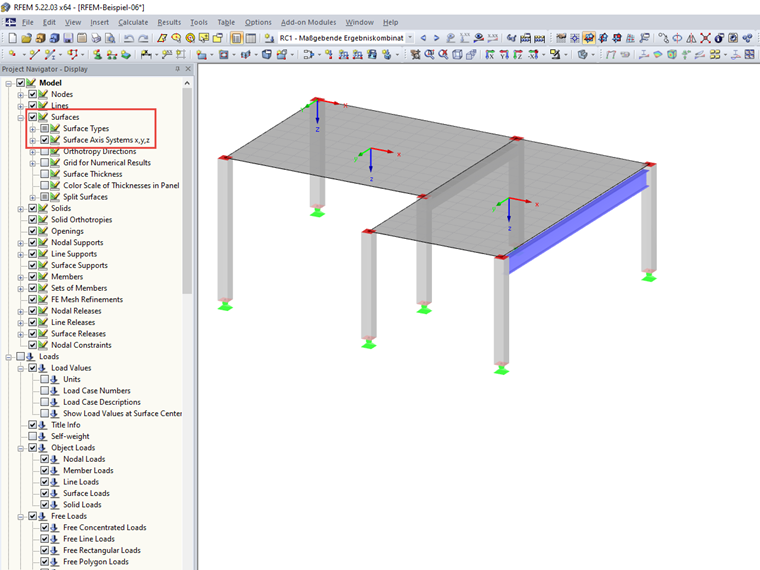

- Activez le navigateur Afficher sur le côté gauche de l'écran (il est possible de définir toutes les propriétés d'affichage sous forme d'arborescence)
Ouvrez la branche « Modèle » → « Surfaces » et cochez la case devant l'entrée « Systèmes d'axe de surface x, y, z ».
