Q: Desejo apresentar os resultados do RF-CONCRETE Surfaces em pontos da grelha de forma transparente e, a esta altura, obtenho pontos vermelhos demasiado grandes nos pontos da grelha. Como é que posso ajustar o tamanho?

Para o fazer, aceda às Propriedades de visualização (através do menu de atalho, clique com o botão direito do rato na janela gráfica do RFEM) e selecione &quot;Cores&quot; → &quot;Outros&quot; → &quot;Bolhas de texto&quot;. Nas configurações para os balões de texto, encontrará &quot;Espessura da linha&quot;. Está predefinido como &quot;3&quot; por defeito. Se pretende apresentar os pontos de grelha vermelhos mais pequenos, defina &quot;1&quot; ou &quot;2&quot;.

Desejo apresentar os resultados do RF-CONCRETE Surfaces em pontos da grelha de forma transparente e, a esta altura, obtenho pontos vermelhos demasiado grandes nos pontos da grelha. Como é que posso ajustar o tamanho?

Resposta:

Para o fazer, aceda às Propriedades de visualização (através do menu de atalho, clique com o botão direito do rato na janela gráfica do RFEM) e selecione "Cores" → "Outros" → "Bolhas de texto". Nas configurações para os balões de texto, encontrará "Espessura da linha". Está predefinido como "3" por defeito. Se pretende apresentar os pontos de grelha vermelhos mais pequenos, defina "1" ou "2".

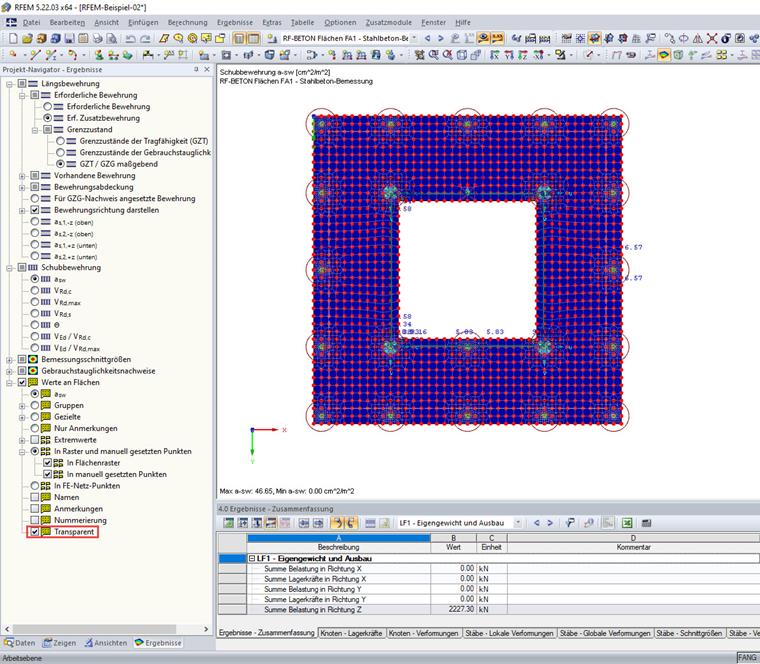

RF -CONCRETE Surfaces - Resultados em pontos de grelha

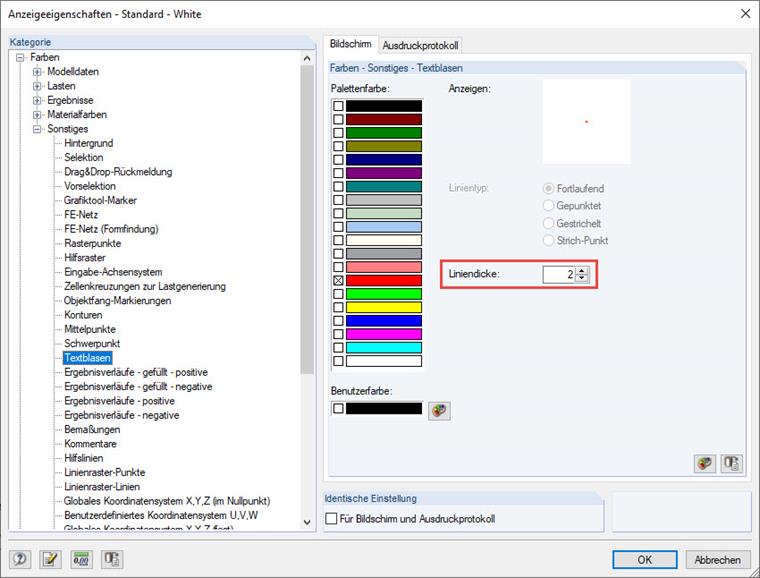

Propriedades de representação
