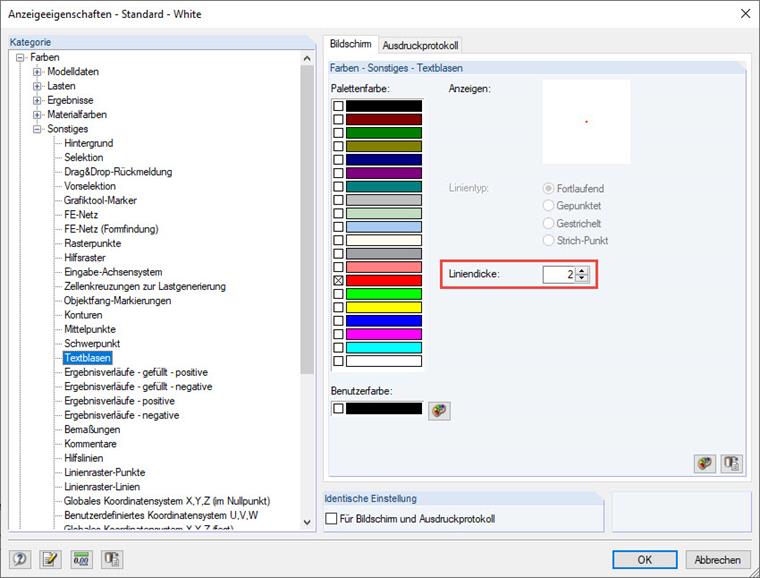

Per fare ciò, andare su Proprietà di visualizzazione (utilizzando il menu di scelta rapida, aperto facendo clic con il pulsante destro del mouse nella finestra grafica di RFEM) e selezionare "Colori" → "Altro" → "Bolla di testo". Nelle impostazioni per i fumetti, troverai "Spessore linea". È preimpostato su "3" per impostazione predefinita. Se si desidera visualizzare i punti della griglia rossa più piccoli, impostare "1" o "2".
Domanda

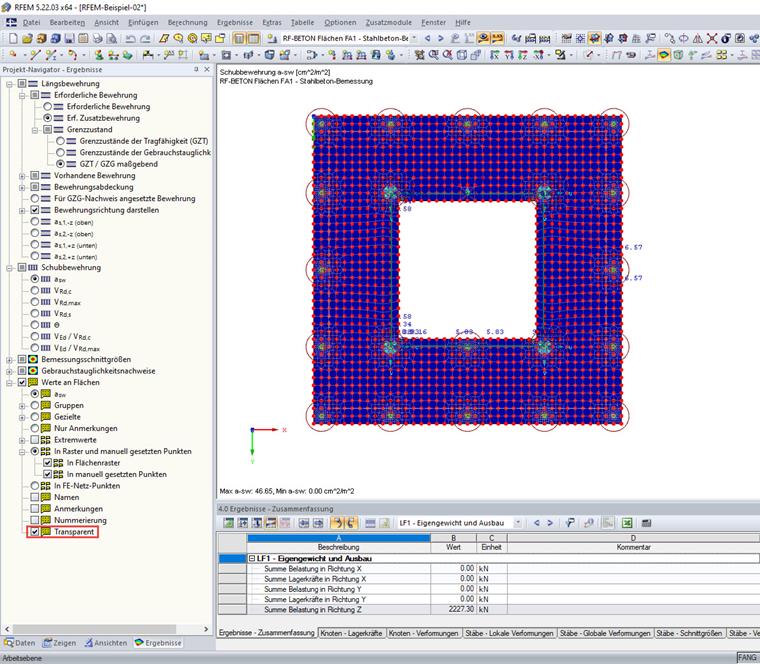

Voglio visualizzare i risultati di RF‑CONCRETE Surfaces sui punti della griglia in modo trasparente e ottenere punti rossi troppo grandi sui punti della griglia. Come posso regolare la taglia?
