Gehen Sie hierzu in die Anzeigeeigenschaften (über Kontextmenü, aufrufbar durch Rechtsklick in RFEM-Grafikfenster) und wählen Sie dort "Farben" --> "Sonstiges" --> "Textblasen". In den Einstellungen für die Textblasen finden Sie "Liniendicke". Diese ist standardmäßig auf "3" voreingestellt. Wenn Sie die roten Rasterpunkte kleiner darstellen wollen stellen Sie hier entweder "1" oder "2" ein.
Frage

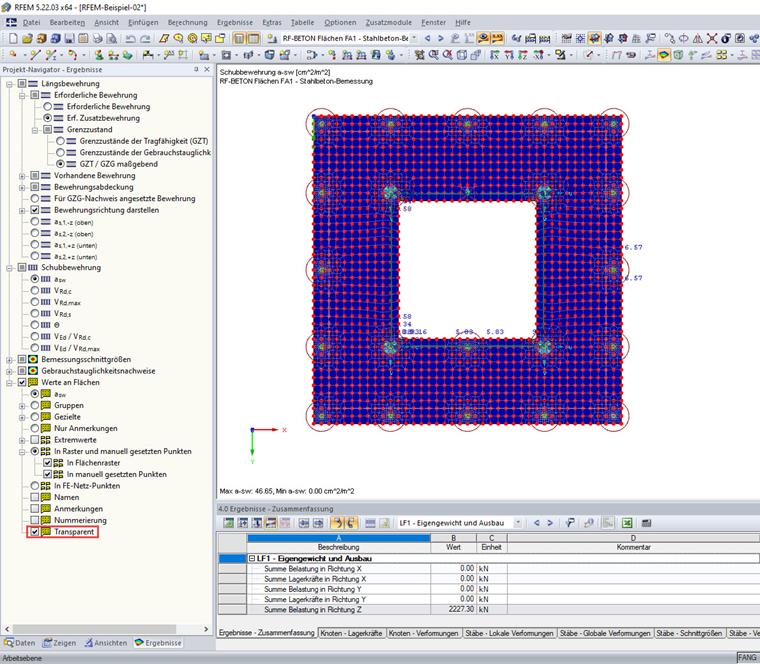

Ich will mir die Ergebnisse aus RF-BETON Flächen an Rasterpunkten transparent anzeigen lassen und bekomme jetzt an den Rasterpunkten sehr große rote Punkte. Wie kann ich die Größe einstellen?
