Determinação das forças de apoio máximas para vigas de ponte rolante com disposição de amortecimento

No CRANEWAY, a grua ultrapassa as extremidades da viga por defeito. Como é que posso evitar esta situação?


Resposta:

Para determinar as forças de apoio máximas, muitas vezes é necessário deixar a grua passar além da viga dimensionada. So wird gewährleistet, dass z. B. bei einer unsymmetrischen Lastverteilung auch wirklich jedes Rad die kritische Stelle des Trägers überfährt.

Sind jedoch Trägerpuffer vorhanden, die das Hinausfahren des Krans am linken und/oder rechten Ende verhindern, so können in den beiden Eingabefeldern die Abstände bL und bR angegeben werden. Damit verringert sich auch die Anzahl der generierten Lastkombinationen.

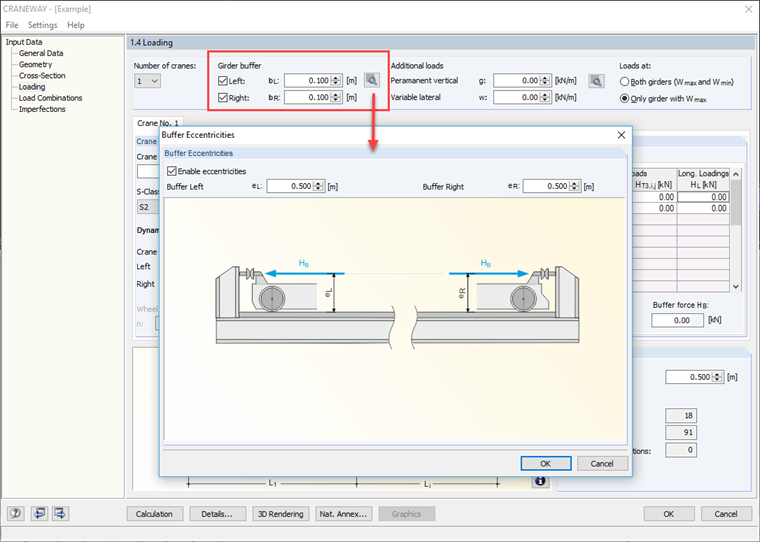

Eine exzentrische Anordnung der Puffer kann ggf. über die Schaltfläche [Details] in einem Dialog beschrieben werden (siehe Bild).

Weitere Informationen zur Bemessung von Kranbahnträgern finden Sie in einem Webinar, das Sie bei den Links unten abrufen können.
