Resposta:
Existem duas opções para fazer isso:
1. Modelação como chapa dobrada (ver Figura 01)

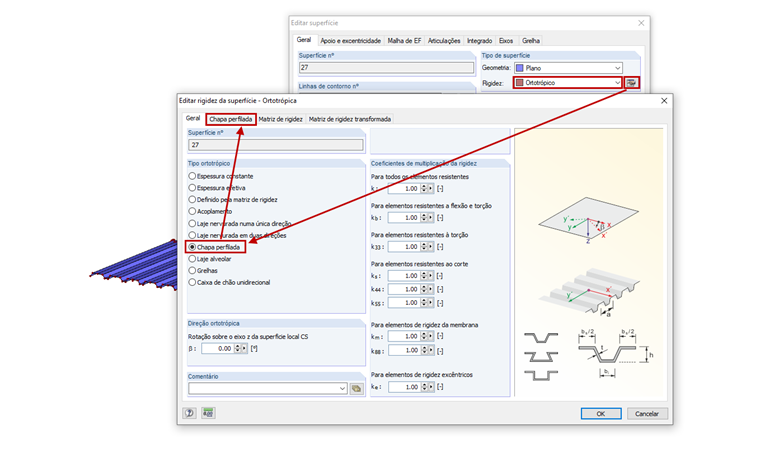

2. Modelação como superfície ortotrópica (ver Figuras 02 e 03)

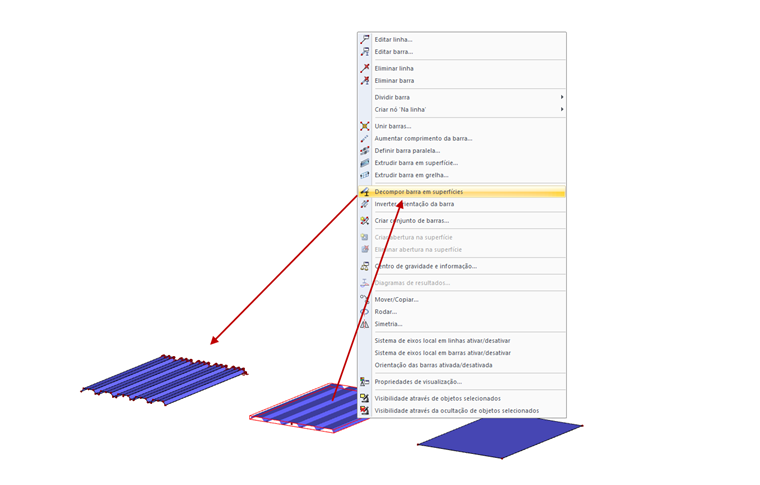

A primeira opção apenas é útil se as tensões na chapa perfilada forem de interesse. Cada canelura individual deve ser modelada utilizando superfícies. O esforço de modelação e cálculo é muito elevado. A modelação pode ser um pouco aligeirada: a biblioteca de secções do RFEM contém todas as secções perfiladas comuns. Crie uma barra utilizando uma secção perfilada. Em seguida, decomponha a barra em superfícies utilizando a opção do menu de atalho correspondente. As superfícies criadas com chapas perfiladas podem depois ser modificadas ou copiadas.

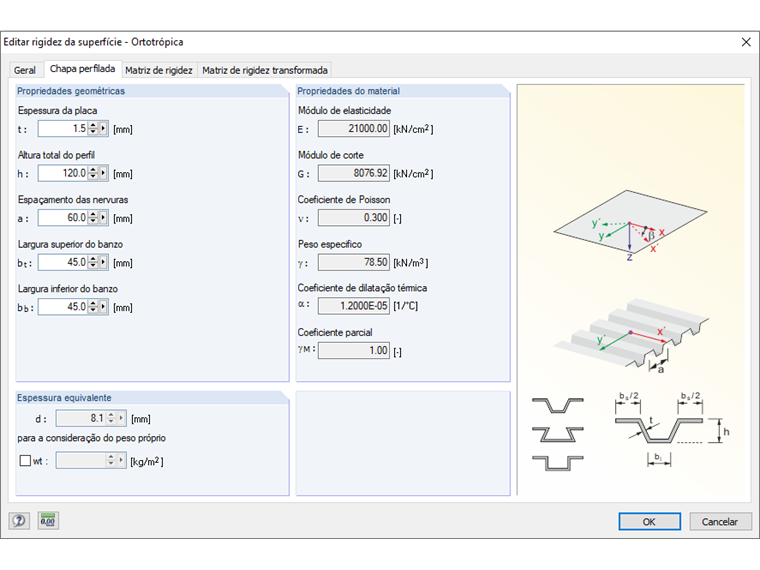

Se apenas a rigidez da chapa perfilada for relevante para a análise, é aconselhável a modelação como uma superfície ortotrópica. Ao definir a superfície, selecione o tipo de rigidez "Ortotrópico". Clique no botão [Editar parâmetros de rigidez] ao lado da lista para definir as propriedades ortotrópicas. As rigidezes podem ser descritas por espessuras equivalentes ou diretamente pelos coeficientes da matriz de rigidez (ver manual). Pode especificar qualquer ângulo que esteja relacionado com o sistema de eixos da superfície local para a direção da ortotropia. Este ângulo também pode ser controlado graficamente (Navegador de projetos – Mostrar: "Modelo → Superfícies → Direções da ortotropia").
