Ci sono due opzioni per farlo:
1° Modellazione come una struttura in lamiera piegata (vedi figura 01)
2° Modellazione come superficie ortotropa (vedi figura 02 e figura 03)

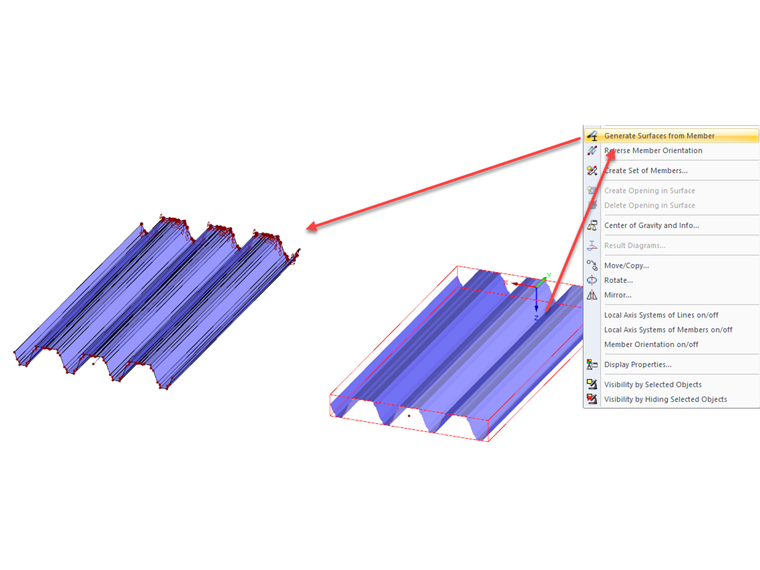

La prima opzione è utile solo se le tensioni nella lamiera trapezoidale sono di interesse. La singola ondulazione deve essere modellata utilizzando le superfici. Lo sforzo di modellazione e calcolo è molto elevato. Puoi facilitare un po 'la modellazione: La libreria delle sezioni trasversali di RFEM contiene tutte le sezioni trapezoidali comuni. Creare un'asta con una sezione trasversale trapezoidale. Quindi, generare le superfici dall'asta utilizzando l'opzione corrispondente del menu di scelta rapida. È quindi possibile modificare o copiare le superfici create con lamiere trapezoidali.

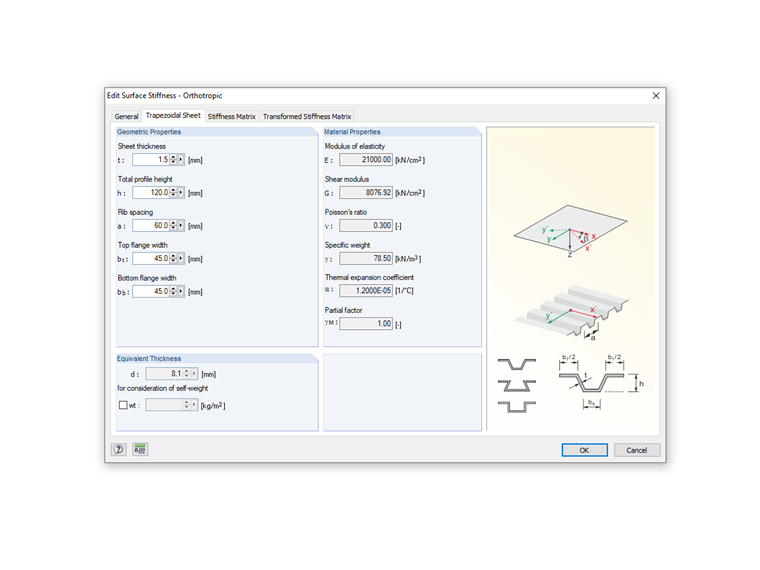

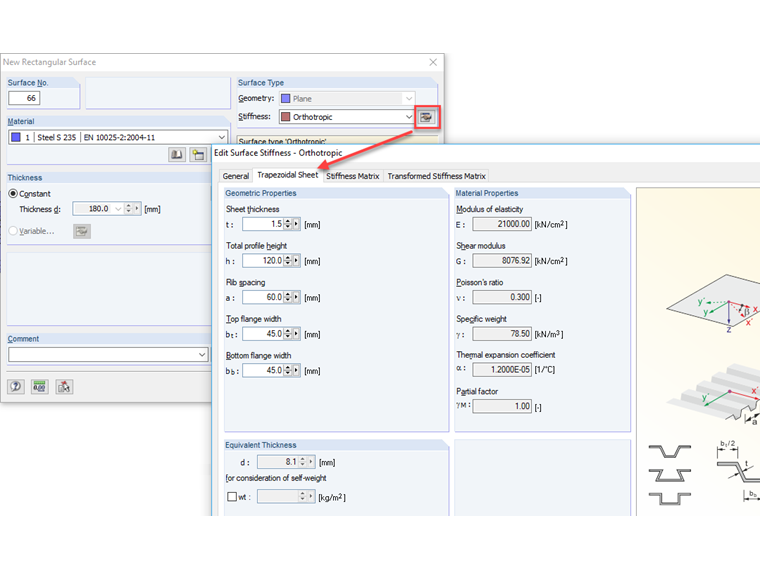

Se la rigidezza della lamiera trapezoidale è rilevante solo per l'analisi, è ragionevole utilizzare la modellazione come superficie ortotropa. Quando si definisce la superficie, selezionare il tipo di rigidezza "Ortotropa". Utilizzare il pulsante [Modifica parametri] accanto alla casella di riepilogo per definire le proprietà ortotrope. Le rigidezze possono essere descritte dagli spessori equivalenti o direttamente dai coefficienti della matrice di rigidezza (vedi manuale). È possibile specificare qualsiasi angolo per la direzione dell'ortotropia, che è correlata al sistema di assi della superficie locale. Questo angolo può essere verificato anche graficamente (Display Navigator: "Modello → Superfici → Direzioni ortotropiche").
