Modelovací deska z trapézových plechů

Je možné v modelu vytvořit desku z trapézových plechů?


Odpověď:

Existují dva způsoby, jak to provést:

1. Modelování jako skládaná desková konstrukce (viz Obrázek 01)

2. Modelování jako ortotropní plocha (viz Obrázek 02 a Obrázek 03)

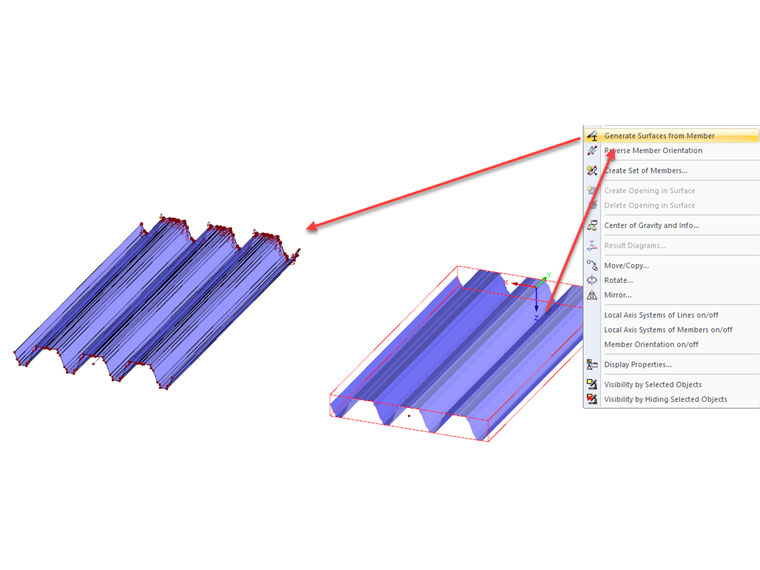

První možnost je užitečná pouze v případě, když nás zajímají napětí napětí v trapézovém plechu. Každé jednotlivé zvlnění musí být znázorněné plochami. Náročnost na modelování a výpočet jsou velmi vysoké. Modelování je možné si o něco zjednodušit: V databázi profilů programu RFEM jsou obsažené všechny běžné trapézové profily. Zadejte prut s průřezem lichoběžníkového profilu. Poté pomocí funkce místní nabídky vygenerujte plochy z prutu. Následně můžete vzniklé plochy s trapézovými plechy upravit nebo kopírovat.

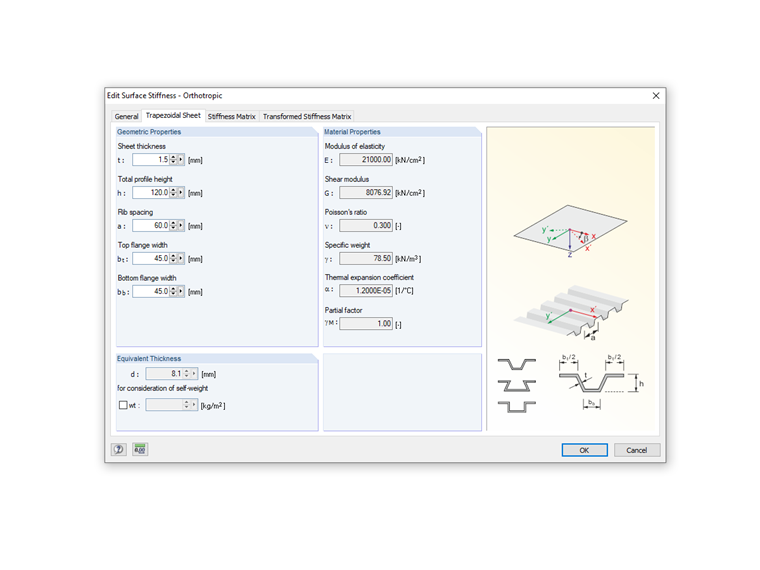

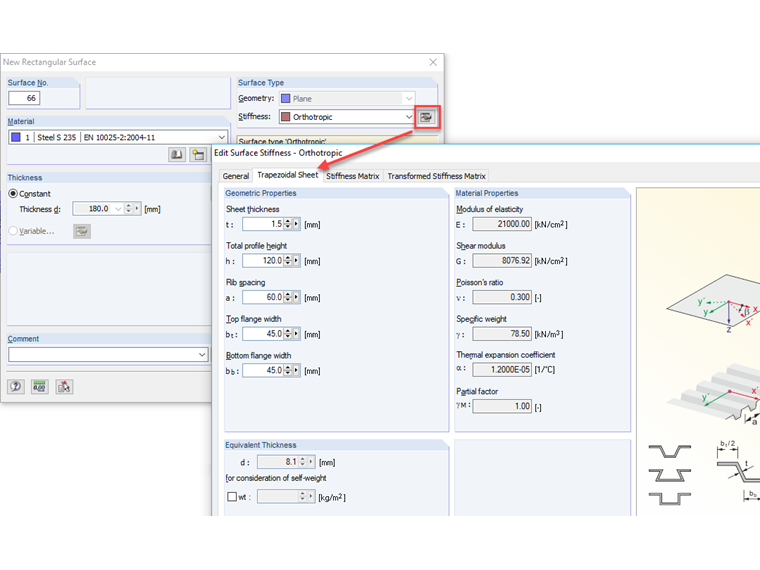

Pokud je pro analýzu důležitá pouze tuhost trapézového plechu, je vhodné použít modelování jako ortotropní plochu. Při zadávání plochy za tímto účelem vyberte typ tuhosti "Ortotropní". Ortotropní vlastnosti je možné zadat pomocí tlačítka [Parametry] vedle seznamu. Tuhosti lze popsat pomocí náhradních tlouštěk nebo přímo pomocí součinitelů matice tuhosti (viz manuál). Pro směr ortotropie je možné zadat libovolný úhel, který se vztahuje na lokální osový systém plochy. Tento úhel lze zkontrolovat také graficky (Navigátor zobrazení: "Model → Plochy → Ortotropní směry").
