Losa de modelado de láminas trapezoidales
Respuesta
Hay dos opciones para hacer esto:
1. Modelado como una estructura de placa plegada (ver imagen 01)
2. Modelado como superficie ortótropa (ver imagen 02 e imagen 03)

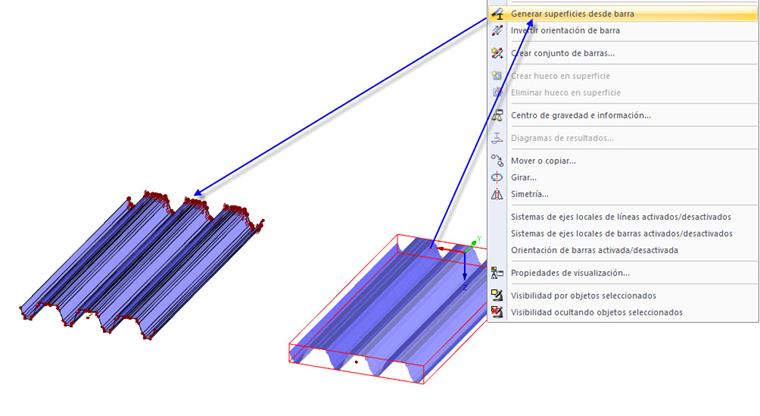

La primera opción sólo es útil si las tensiones en la chapa trapezoidal son de interés. La ondulación individual se modelará utilizando superficies. El esfuerzo de modelado y cálculo es muy alto. Puede facilitar el modelado un poco: La biblioteca de secciones de RFEM contiene todas las secciones trapezoidales comunes. Cree una barra con sección trapezoidal. Luego, genere superficies desde la barra usando la opción del menú contextual correspondiente. Luego puede modificar o copiar las superficies creadas con chapas trapezoidales.

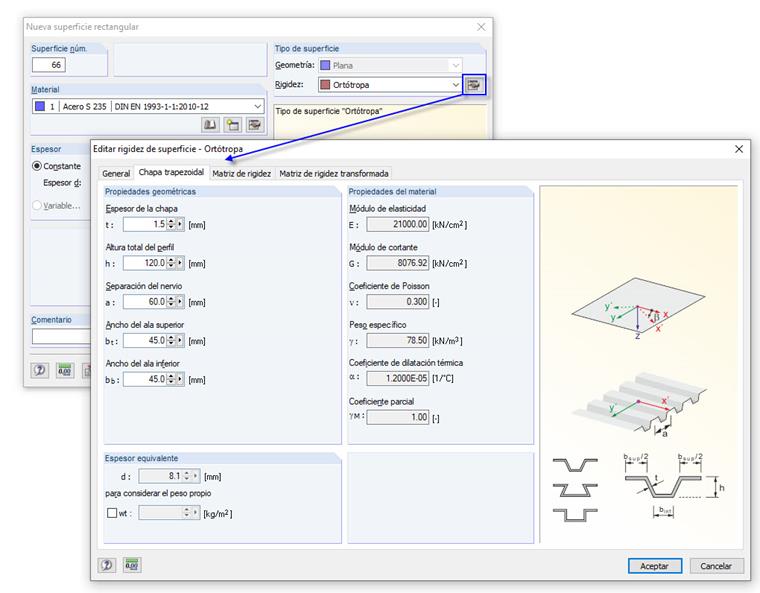

Si la rigidez de la chapa trapezoidal solo es relevante para el análisis, es razonable usar el modelado como una superficie ortótropa. Cuando se define la superficie, seleccione el tipo de rigidez "Ortótropa". Utilice el botón [Editar parámetros] justo al lado de el cuadro de lista para definir las propiedades ortótropas. Las rigideces se pueden describir por los espesores equivalentes o directamente por los coeficientes de la matriz de rigidez (ver manual). Puede especificar cualquier ángulo para la dirección ortótropa, que está relacionada con el sistema de ejes local de la superficie. Este ángulo también se puede comprobar gráficamente (Mostrar navegador: "Modelo → Superficies → Direcciones ortótropas").
Palabras clave
Chapa trapezoidal muro Estructura plegada superficie ortótropa
