Est-il possible de modéliser une dalle faite de tôle trapézoïdale ?

Réponse

Deux méthodes peuvent être appliquées :

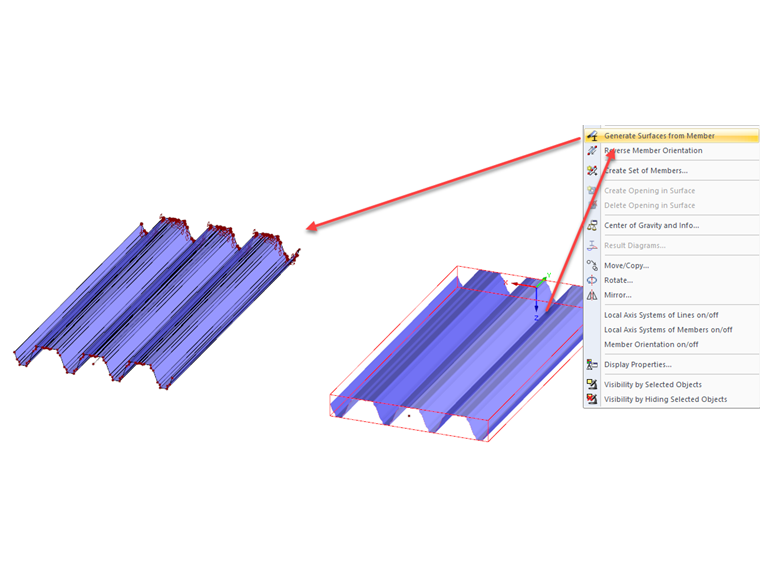

1. Modélisation sous forme de plaque ondulée (voir la Figure 01)

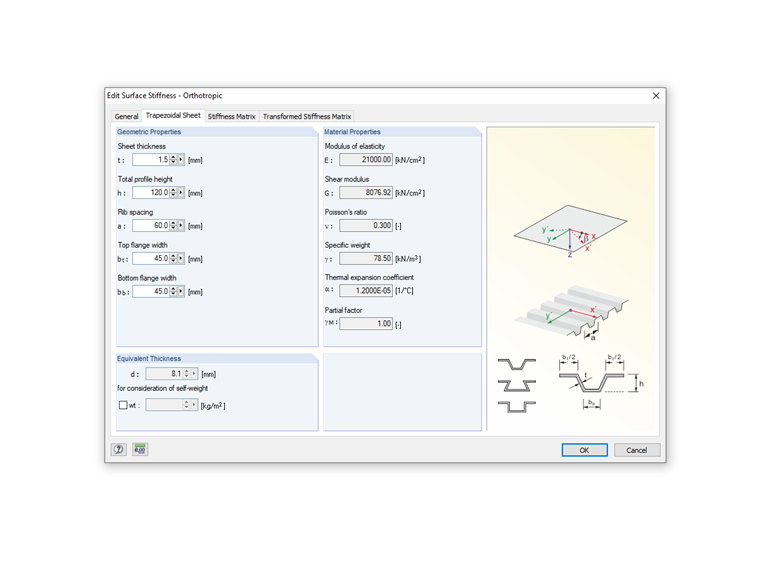

2. Modélisation sous forme de surface orthotrope (voir la Figure 02)

La première méthode est applicable uniquement si les contraintes de la tôle trapézoïdale le justifient. Chaque ondulation doit être représentée par des surfaces. Les efforts de modélisation et de calcul vont donc être très importants. La modélisation peut être facilitée, dans une certaine mesure : la bibliothèque de sections de RFEM contient toutes les sections trapézoïdales courantes. Créez une barre avec une section trapézoïdale. Générez ensuite les surfaces de barre à l'aide de l'option du menu contextuel correspondant. Vous pouvez alors modifier ou copier les surfaces créées à l'aide de tôles trapézoïdales.

Si la rigidité de la tôle trapézoïdale est pertinente pour l'analyse uniquement, une modélisation sous forme de surface orthotrope peut être appliquée. Sélectionnez le type de rigidité « Orthotrope » lors de la définition de la surface. Utilisez le bouton [Modifier les paramètres] à côté de la de liste pour définir les propriétés orthotropes. Les rigidités peuvent être décrites par des épaisseurs équivalentes ou directement par les coefficients de la matrice de rigidité (voir le manuel). Vous pouvez spécifier un angle pour la direction de l'orthotropie, qui dépend du système d'axes de surface local. Cet angle peut également être défini graphiquement (Navigateur Afficher : « Modèle → Surfaces → Directions d'orthotropie »).

Mots-clés

Plaque trapézoïdale Structure en plaques pliées Surface orthotrope
