Hierfür sind zwei Möglichkeiten zu nennen:

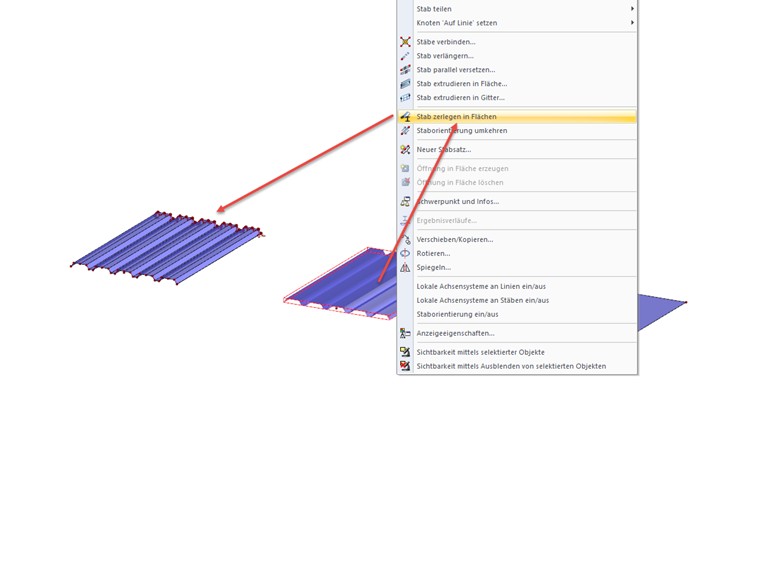

1. Modellierung als Faltwerk (siehe Bild 01)

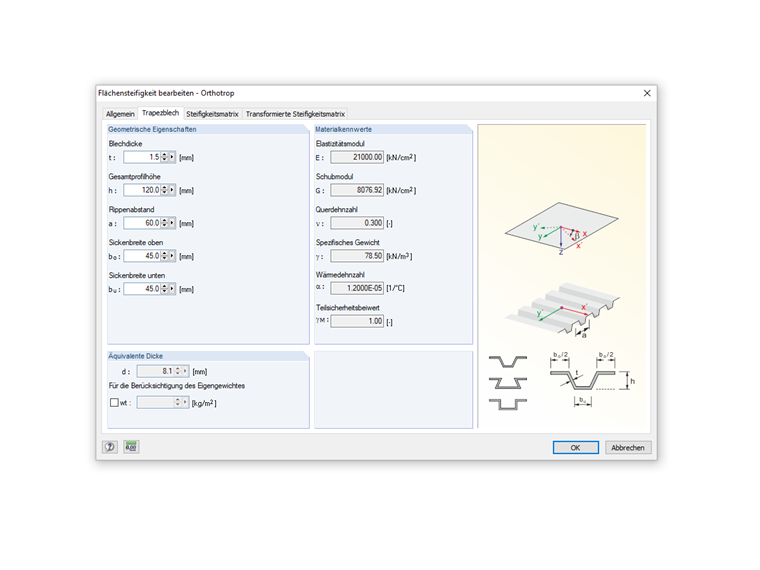

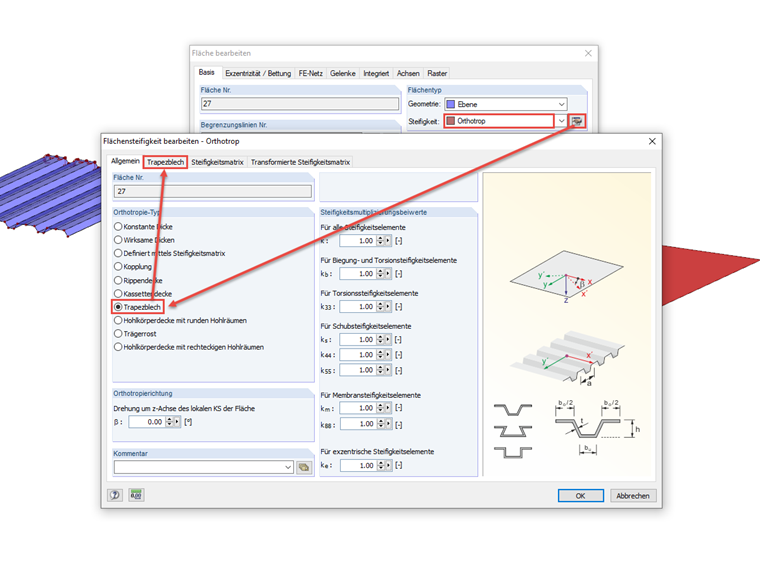

2. Modellierung als orthotrope Fläche (siehe Bild 02 und 03)
Die erste Möglichkeit ist nur sinnvoll, wenn die Spannungen im Trapezblech von Interesse sind. Es ist jede einzelne Sicke mit Flächen abzubilden. Der Aufwand für die Modellierung und Berechnung sind sehr hoch. Die Modellierung kann man sich etwas erleichtern: In der Profilbibliothek von RFEM sind alle gängigen Trapezprofile enthalten. Setzen Sie einen Stab mit dem Querschnitt eines Trapezprofils. Anschließend lassen Sie den Stab über die Kontextmenü-Funktion in Flächen zerlegen. Die entstandenen Flächen mit Trapezblechen können Sie dann modifizieren oder kopieren.
Wenn nur die Steifigkeit des Trapezblechs für die Analyse relevant ist, ist die Modellierung als orthotrope Fläche sinnvoll. Bei der Definition der Fläche wählen Sie hierzu den Steifigkeitstyp "Orthotrop". Über die Schaltfläche [Parameter] neben der Liste können Sie die Orthotropieeigenschaften definieren. Die Steifigkeiten lassen sich über Ersatzdicken beschreiben oder direkt über die Koeffizienten der Steifikeitsmatrix (siehe Handbuch). Es kann ein beliebiger Winkel für die Orthotropierichtung angegeben werden, der auf das lokale Flächenachsensystem bezogen ist. Dieser Winkel kann auch grafisch kontrolliert werden (Zeigen-Navigator: "Modell → Flächen → Orthotropierichtungen").
