Pergunta

Os geradores de carga criam uma forma de edifício retangular. Estão disponíveis as seguintes formas de cobertura para a geometria da cobertura:

• cobertura plana
• Cobertura de uma água
• Cobertura de duas águas

No caso de diferentes formas de edifícios ou coberturas, pode aplicar as cargas manualmente utilizando a ferramenta "Gerar cargas → Da carga de área nas barras através do plano". O valor da carga deve ser determinado manualmente.

Também é possível gerar a carga de vento para qualquer geometria de edifício com o novo programa autónomo RWIND Simulation. Isso oferece a possibilidade de realizar simulações de vento

e de gerar cargas de vento. As opções podem ser utilizadas de forma ideal em conjunto com o software de cálculo estrutural de elementos finitos RFEM ou o software de estruturas reticuladas e pórticos RSTAB.

Entradas
A importação direta de modelos do RFEM ou do RSTAB permite determinar os parâmetros relevantes para as direções do vento a analisar com perfis de vento dependentes da altura de acordo com a norma de vento. Isto resulta nos casos de carga correspondentes com outros parâmetros definidos globalmente.

O RWIND Simulation também pode ser executado manualmente sem o RFEM ou o RSTAB. Por este motivo, os dados podem ser importados a partir de gráficos de vetores STL.

A importação de terrenos e edifícios envolventes para a simulação também é possível a partir de ficheiros STL.

Ao trocar dados entre o RFEM ou o RSTAB e o RWIND Simulation, pode utilizar facilmente os resultados da análise de vento como casos de carga no seu habitual ambiente de trabalho do RFEM ou do RSTAB.

Funções do RWIND Simulation
Análise 3D de fluxos de ar incompressíveis com os solucionadores OpenFoam
Importação direta de modelos de ficheiros RFEM/RSTAB ou STL
Alteração simples do modelo com a função Arrastar e largar e as ajudas de ajustamento gráfico
Correções automáticas da topologia do modelo com malhas shrink-wrapping
Opção para adicionar objetos envolventes (edifícios, terreno, ...)
Perfis de velocidade dependentes da altura de acordo com a norma
Modelos de turbulência K-epsilon e K-omega
Ajustamento automático das malhas à profundidade de detalhe selecionada
Cálculo paralelo com aproveitamento otimizado das capacidades de desempenho de computadores com processadores multinúcleo
Resultados em poucos minutos para simulações de baixa resolução (até 1 milhão de células)
Resultados em poucas horas para simulações com resolução média/alta (1–10 milhões de células)
Representação gráfica dos resultados nos planos Clipper/Slicer (campos escalares e vetoriais)
Representação gráfica de linhas de fluxo assim como animações de linhas de fluxo

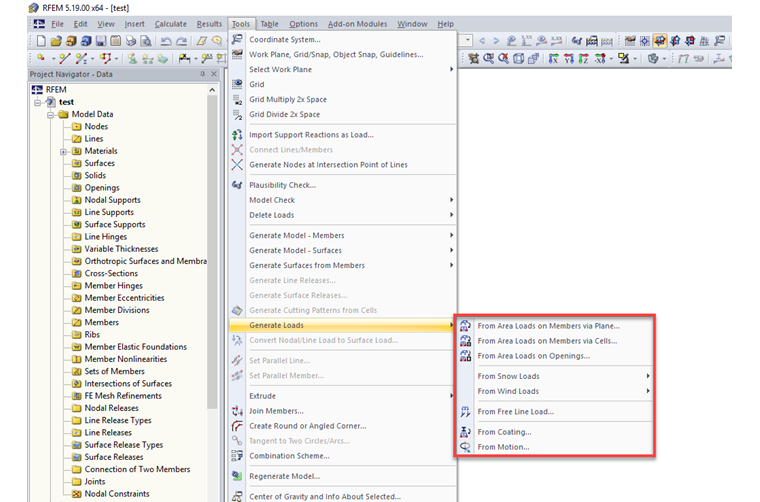

Gerador de carga no RFEM
