Dotaz

Jaké tvary střech a půdorysů je možné zohlednit u generátorů zatížení větrem a sněhem v programu RFEM/RSTAB?


Odpověď:

Generátory zatížení vytvoří obdélníkový tvar budovy. Pro geometrii střechy jsou k dispozici následující tvary střech:

  • Plochá střecha
  • Pultová střecha
  • Sedlová střecha

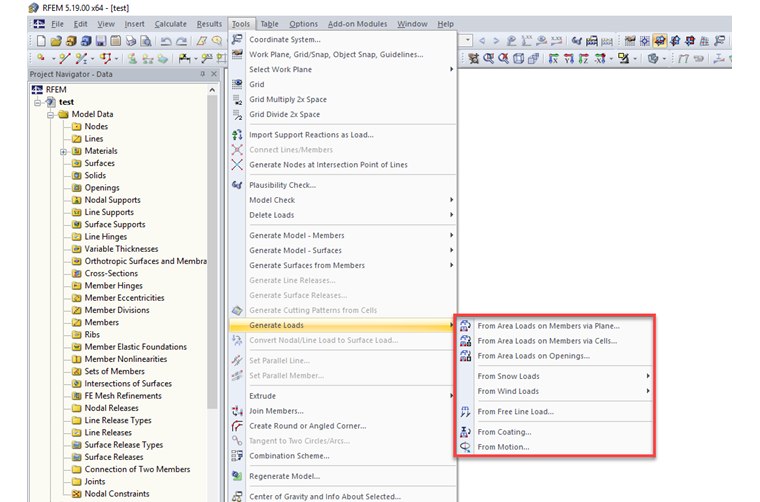

V případě odlišných tvarů budovy nebo střechy je možné zatížení zadat ručně pomocí funkce "Generovat zatížení → Z plošného zatížení na pruty prostřednictvím roviny". Hodnotu zatížení je nutné stanovit ručně.

Pomocí nového samostatného programu RWIND Simulation lze také generovat zatížení větrem pro jakoukoli geometrii budovy. Program nabízí možnosti pro simulaci větru

a pro generování zatížení větrem. Tyto možnosti je možné optimálně využít ve spojení s programem RFEM pro statické výpočty pomocí MKP resp. s programem RSTAB.


Údaje
Přímý import modelů z programu RFEM nebo RSTAB umožňuje stanovit příslušné parametry pro analyzované směry větru pomocí profilů větru závislých na výšce na základě normy pro posouzení zatížení větrem. Výsledkem jsou příslušné zatěžovací stavy s dalšími globálně definovanými parametry.

Bez programu RFEM resp. RSTAB je možné program RWIND Simulation spustit ručně. K tomu lze data načíst z vektorové grafiky STL.

Import terénu a budov prostředí do simulace ze souborů STL je také možný.

Na základě výměny dat mezi programy RFEM resp. RSTAB a RWIND Simulation bez problémů využijete výsledky analýzy proudění větru jako zatěžovací stavy ve Vašem obvyklém pracovním prostředí programu RFEM resp. RSTAB.

Funkce programu RWIND Simulation
3D analýza nestlačitelného proudění pomocí řešičů OpenFoam,
Přímý import modelu z programu RFEM či RSTAB nebo ze souborů STL
Jednoduché změny modelu pomocí funkce drag-and-drop a grafických úprav,
Automatická korekce topologie modelu pomocí síťování zjednodušeného modelu
Možnost přidávat objekty z okolního prostředí (budovy, terén...)
Rychlostní profily závislé na výšce v souladu s příslušnou normou
Modely turbulence k-epsilon a k-omega
Automatické síťování podle zvolené hloubky detailu
Paralelní výpočet s optimálním využitím výkonu vícejádrových počítačů
Výsledky během několika minut v případě simulací s malým rozlišením (do 1 milionu buněk)
Výsledky během několika hodin v případě simulací se středním/vysokým rozlišením (1 až 10 milionů buněk)
Grafické zobrazení výsledků na rovinách ořezávacího boxu / řezače (skalární a vektorová pole)
Grafické zobrazení proudnic a animace proudnic.
