¿Qué formas de techo y plano se pueden considerar con los generadores de viento y alta velocidad en RSTAB y RFEM?

Respuesta

Los generadores de carga crean una forma de edificio rectangular. Las siguientes formas de techo están disponibles para la geometría de la cubierta:

  • Cubierta plana
  • Cubierta a un agua
  • A dos aguas

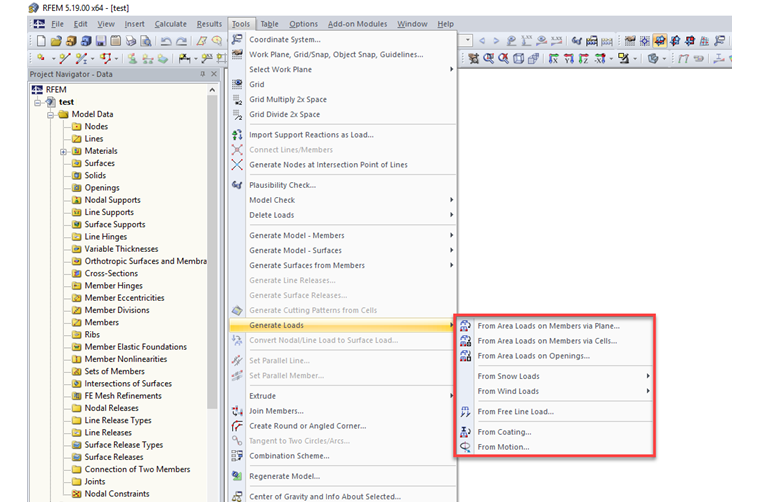

En el caso de diferentes formas de edificios o cubiertas, puede aplicar las cargas manualmente usando la herramienta "Generar cargas → Desde la carga de área en barras por plano". El valor de carga se debe determinar manualmente.

Sin embargo, también es posible generar la carga de viento para cualquier geometría de edificio dada con el nuevo programa de simulación RWIND. Esto le proporciona las posibilidades para simulaciones de viento

y para generar cargas de viento. Las posibilidades se pueden aprovechar de forma óptima junto con el software de análisis estructural de RFEM RFEM o el software de análisis estructural de barras RSTAB.


Entrada
Al importar directamente los modelos de RFEM o RSTAB, puede definir los parámetros relevantes de las direcciones del viento a analizar con perfiles de viento dependientes de la altura en función de una norma de viento. Esto da como resultado los casos de carga correspondientes con parámetros definidos globalmente.

La Simulación RWIND también se puede ejecutar manualmente si no hay RFEM o RSTAB. Por esta razón, los datos se pueden importar desde gráficos vectoriales STL.

La importación de terreno y edificios del entorno en la simulación también es posible a partir de archivos STL.

Al intercambiar datos entre RFEM o RSTAB y RWIND Simulation, puede usar fácilmente los resultados del análisis de viento como casos de carga en su entorno de trabajo habitual de RFEM o RSTAB.

Servicios de Simulación RWIND
Análisis en 3D de flujos de viento incompresible con solucionadores de OpenFOAM
Importación directa del modelo de archivos RFEM o RSTAB o STL
Modificación del modelo simple mediante arrastrar y soltar y ayudas de ajuste gráficas
Correcciones automáticas de la topología del modelo con redes de retracción
Opción de agregar objetos del entorno (edificios, terrenos, ...)
Perfiles de velocidad dependientes de la altura según la norma
Modelos de turbulencia K-epsilon y K-omega
Generación automática de malla ajustada a la profundidad de detalle seleccionada
Cálculo en paralelo con utilización óptima de la capacidad de las computadoras multinúcleo
Resultados en solo unos minutos para simulaciones de baja resolución (hasta 1 millón de celdas)
Resultados en unas pocas horas para simulaciones con resolución media-alta (1-10 millones de celdas)
Visualizar gráficamente los resultados en los planos Clipper/Slicer (campos escalares y vectoriales)
Representación gráfica de las líneas de corriente y de la animación optimizada

Palabras clave

Forma del techo geometría del edificio generador de carga techo a cuatro aguas.
