RFEM/RSTAB的风荷载和雪荷载生成器可以考虑哪些屋顶和地面形状?

回答

荷载生成器创建一个矩形的建筑形状。 下列屋顶形状适用于屋顶几何形状:

  • 平屋面
  • 单坡屋面
  • 双坡屋面

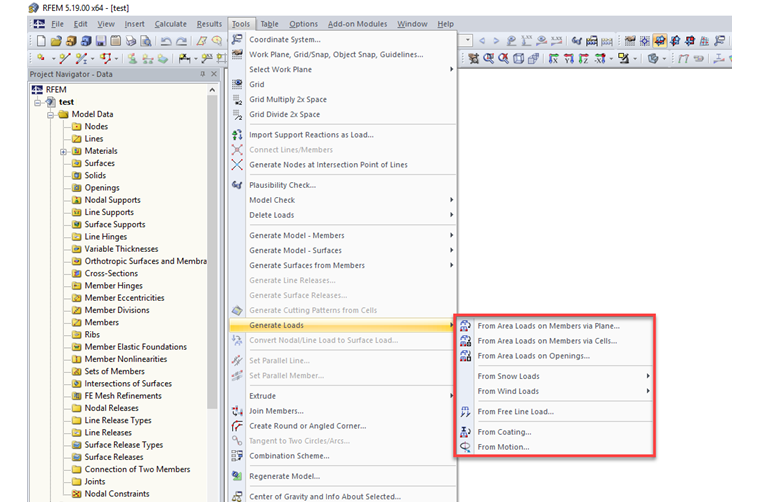

对于不同的建筑物或屋顶形状,可以使用“生成荷载→通过平面通过杆件的面荷载”手动施加荷载。 荷载值必须手动确定。

新的独立程序RWIND Simulation可以生成任何建筑物几何结构的风荷载。 这样您就可以进行风模拟了。

以及产生风荷载 结合结构有限元分析软件RFEM或结构框架分析软件RSTAB。


输入
直接从RFEM或RSTAB中导入模型,可以根据风向定义与风高相关的风向分析相关参数。 由此得出相应的荷载工况具有全局定义的参数。

您也可以不使用RFEM或RSTAB手动运行RWIND Simulation。 此外,可以从STL矢量图中导入数据。

也可以通过STL文件将地形和环境建筑物导入到仿真中。

通过在RFEM或RSTAB与RWIND Simulation之间交换数据,您可以轻松地在通常的RFEM或RSTAB工作环境中使用风分析结果作为荷载工况。

RWIND Simulation的功能
模拟采用OpenFOAM提供的不可压缩流体模型
支持从RFEM和RSTAB或STL文件直接导入模型
使用拖放和图形调整辅助工具可以轻松地更改模型
通过"Shrink Wrap网格划分技术"自动修正模型拓扑
任意在环境中添加对象(建筑物,地形等)
按照规范标准定义随高度相关的风速
K-epsilon和K-ω湍流模型
根据选定的精度自动进行网格划分
采用并行计算,最佳利用多核计算机的性能
只需几分钟即可得出标准精度的模拟结果(1百万个单元网格)
只需几小时即可得出高精度模拟结果(1百万到1000万个单元网格)
在Clipper/Slicer平面上图形显示结果(标量场和矢量场)
风荷载流线图形显示以及流线型动画模拟

关键词

屋顶形状,建筑几何形状,载荷发生器,臀部屋顶
