Które kształty dachu i rzutu podłogi można rozważyć w przypadku generatorów wiatru i szybkich generatorów w programach RSTAB i RFEM?

Odpowiedź

Generatory obciążeń tworzą prostokątny kształt budynku. Dla geometrii dachu dostępne są następujące kształty dachu:

  • Dach płaski
  • Dach jednospadowy
  • Dach dwuspadowy

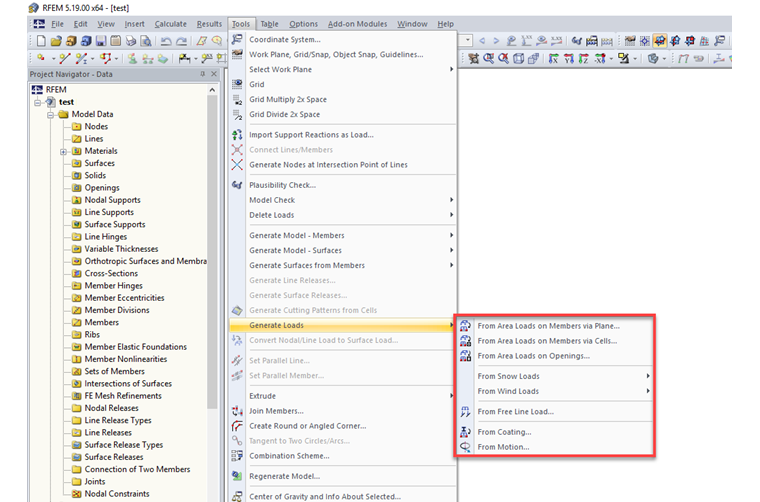

W przypadku różnych kształtów budynków lub dachów obciążenie można zastosować ręcznie za pomocą narzędzia "Generować obciążenia → Od obciążenia powierzchniowego na prętach poprzez płaszczyznę." Wartość obciążenia należy określić ręcznie.

Możliwe jest jednak wygenerowanie obciążenia wiatrem dla dowolnej geometrii budynku za pomocą nowego autonomicznego programu RWIND Simulation. Daje to możliwość symulacji wiatru

oraz do generowania obciążeń wiatrem. Możliwości te można optymalnie wykorzystać w połączeniu z programem RFEM do analizy statyczno-wytrzymałościowej MES lub programem RSTAB do analizy konstrukcji szkieletowych.


Wprowadzanie danych
Bezpośrednio importując modele z programu RFEM lub RSTAB, można zdefiniować odpowiednie parametry kierunków wiatru, które mają być analizowane przy użyciu profili wiatrowych zależnych od wysokości na podstawie normy dotyczącej wiatru. W ten sposób powstają odpowiednie przypadki obciążeń z parametrami zdefiniowanymi globalnie.

Symulator RWIND można też uruchomić ręcznie, jeśli nie ma w nim programu RFEM lub RSTAB. Z tego względu dane mogą być importowane z grafiki wektorowej STL.

Możliwy jest również import terenu i budynków do symulacji z plików STL.

Dzięki wymianie danych między programami RFEM lub RSTAB i RWIND Simulation można łatwo wykorzystać wyniki analizy wiatru jako przypadki obciążeń w zwykłym środowisku roboczym programu RFEM lub RSTAB.

Usługi z symulacji RWIND
3D nieściśliwej analizy przepływu wiatru z wykorzystaniem rozwiązań OpenFoam
Bezpośredni import modeli plików RFEM lub RSTAB lub STL
Prosta modyfikacja modelu za pomocą funkcji "przeciągnij i upuść" oraz pomocniczych ustawień graficznych
Automatyczne poprawki topologii modelu w sieciach kurczliwych
Możliwość dodawania obiektów ze środowiska (budynki, ukształtowanie terenu, ...)
Profile prędkości zależne od wysokości zgodnie z normą
Modele turbulencji K-epsilon i K-omega
Automatyczne generowanie siatki dostosowane do wybranej głębokości detali
Obliczenia równoległe z optymalnym wykorzystaniem pojemności komputerów wielordzeniowych
Wyniki w zaledwie kilka minut dla symulacji o niskiej rozdzielczości (do 1 miliona komórek)
Wyniki w ciągu kilku godzin dla symulacji o średniej/wysokiej rozdzielczości (1-10 milionów komórek)
Graficzne wyświetlanie wyników na płaszczyznach Clipper/Slicer (pola skalarne i wektorowe)
Graficzne przedstawienie linii uproszczonych oraz usprawnienie animacji

Słowa kluczowe

Kształt dachu geometria budynku generator obciążenia czterospadowy dach
